1 - Счетчик газа – 1 шт.
2 - Дифманометр ДСП-80В РАСКО с трехвентильным блоком – 1 шт.
3 - Кран двухходовой 1/2˝ 11527 П Ду15 -2 шт.
4 – Бочонок 1/2˝ - 2 шт.
5 – Гайка накидная 1/2˝ -2 шт.
6 - Ниппель1/2˝ - 2 шт.
7 – Прокладка Ду15 ГОСТ 15180-86 – 6 шт.
8 – Ниппель 8 – 2 шт.
9 - Трубка 12Х18Н10Т d12х1,5 – длина по месту

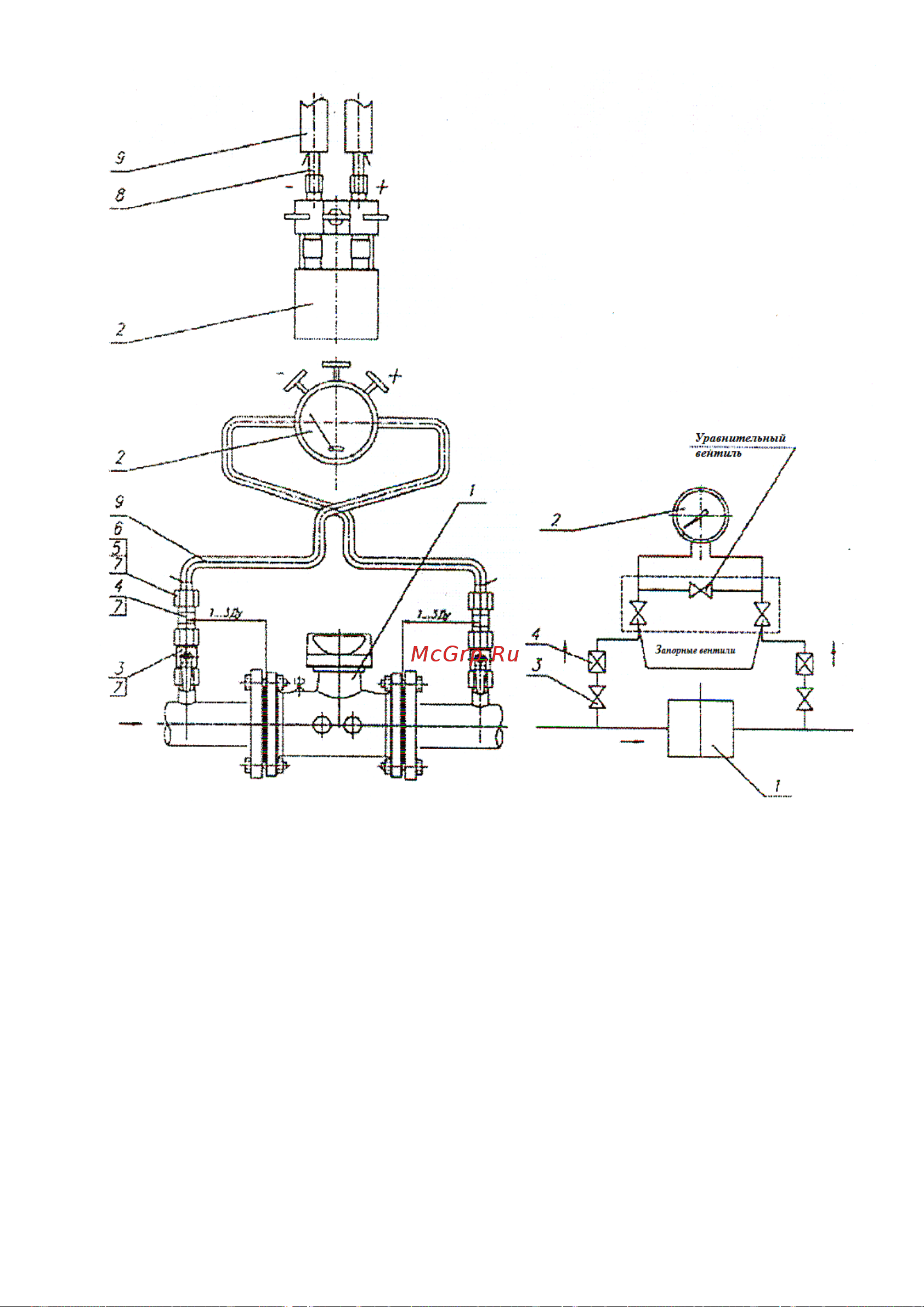

Рисунок 3 - Схема монтажа в трубопровод дифманометра
ДСП-80В РАСКО
