41
Приложение М
(обязательное)
Схема монтажа счетчика
3
1
5
4
2
3
Р
2Ду
1Ду
3
6
7
8
1,2 – патрубки 6 – байпас
3 – вентили 7 – манометр
4 – счетчик 8 – фильтр
5 – счетная головка
Допускается байпас позиция 6 не изготавливать, а, при снятии
счетчика, устанавливать вместо него технологическую заглушку.

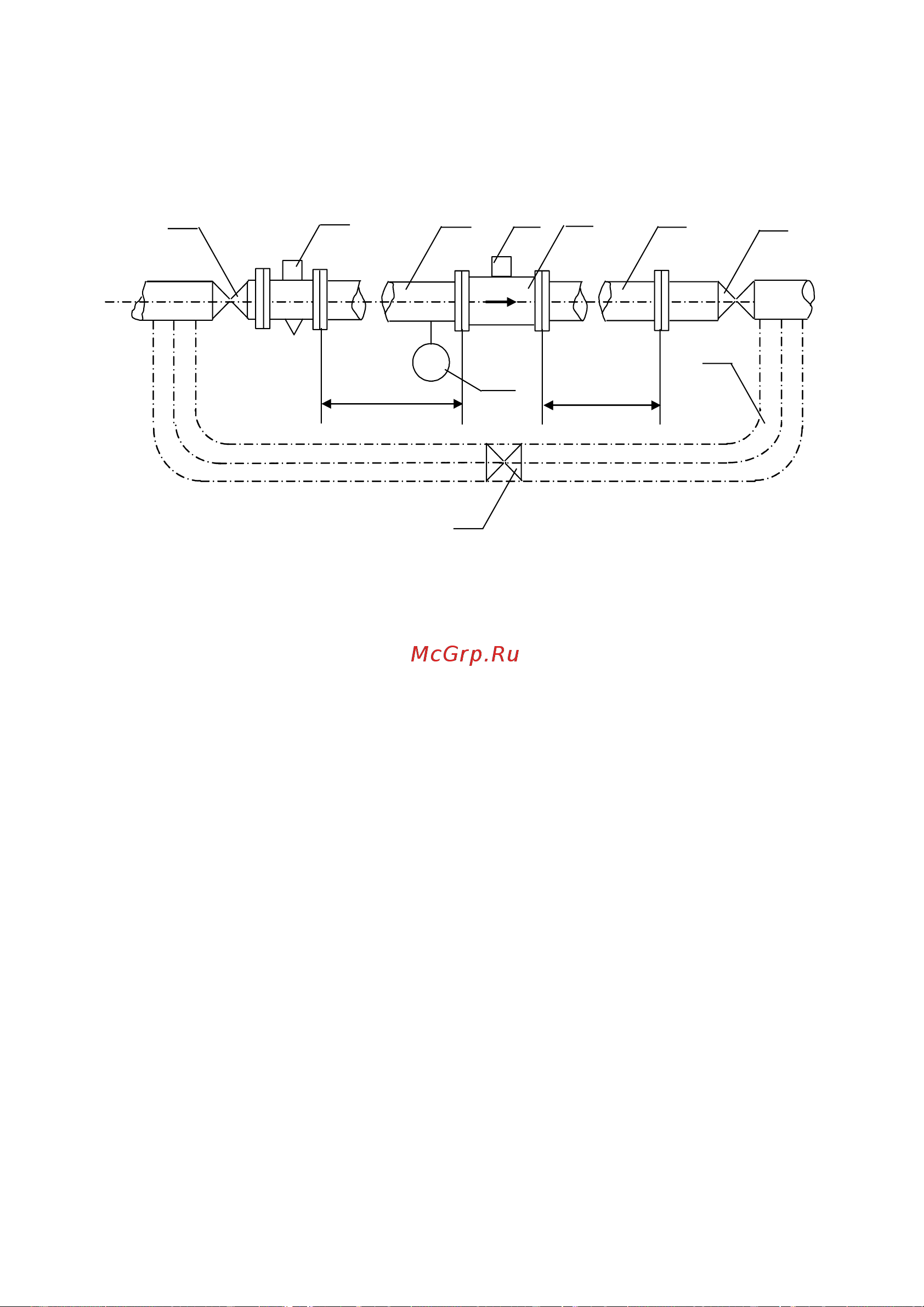

Рисунок М.1 – Схема монтажа счетчика для слабых возмущений
