42

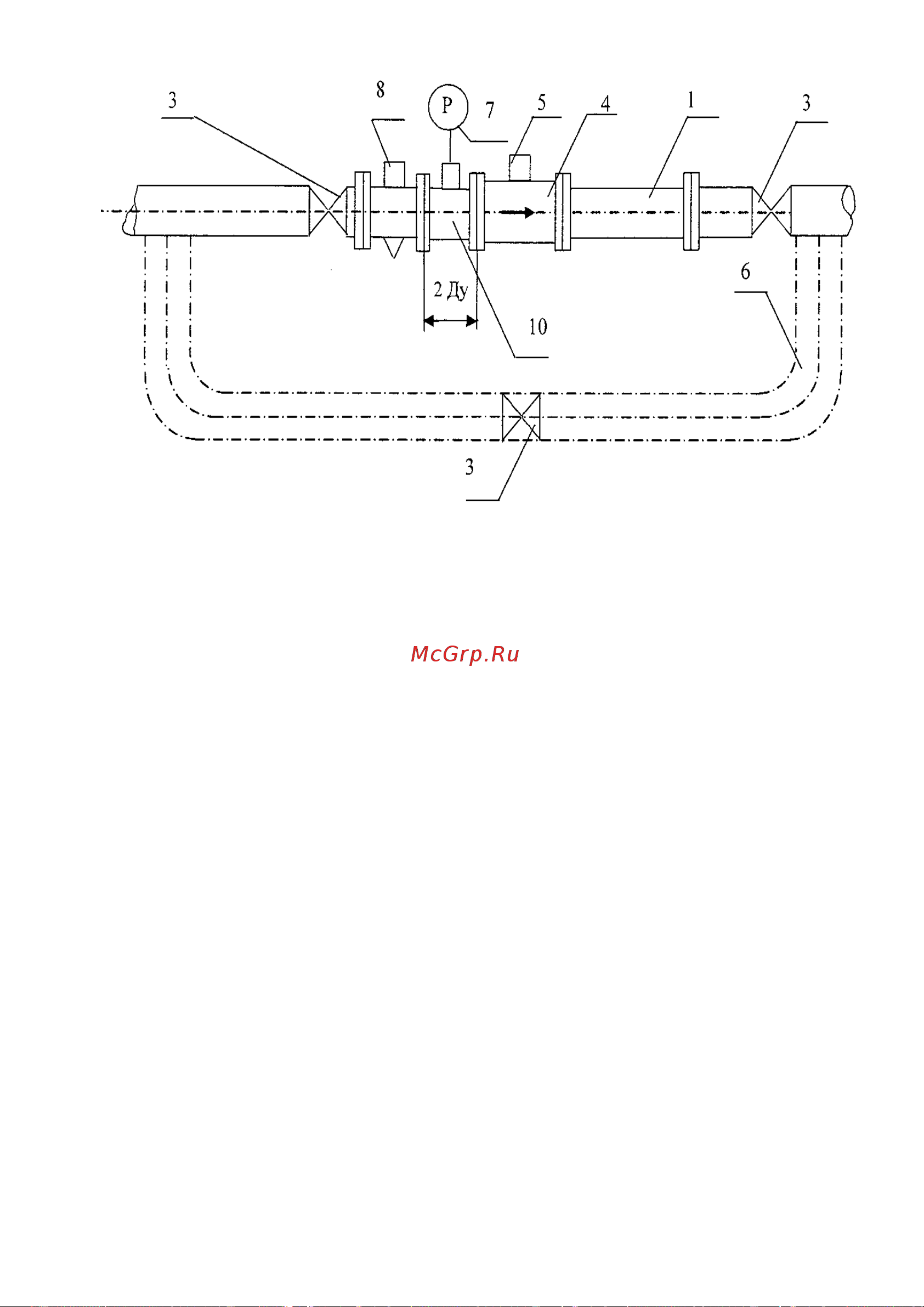

1 – патрубок 6 – байпас
3 – вентиль 7 – манометр
4 – счетчик СГ 8 – фильтр
5 – редуктор счетный 10 – стабилизатор потока газа СПГ
Допускается байпас позиция 6 не изготавливать, а при снятии
счетчика, устанавливать вместо него технологическую заглушку.
Рисунок М.2 – Схема монтажа счетчика для сильных возмущений
