43

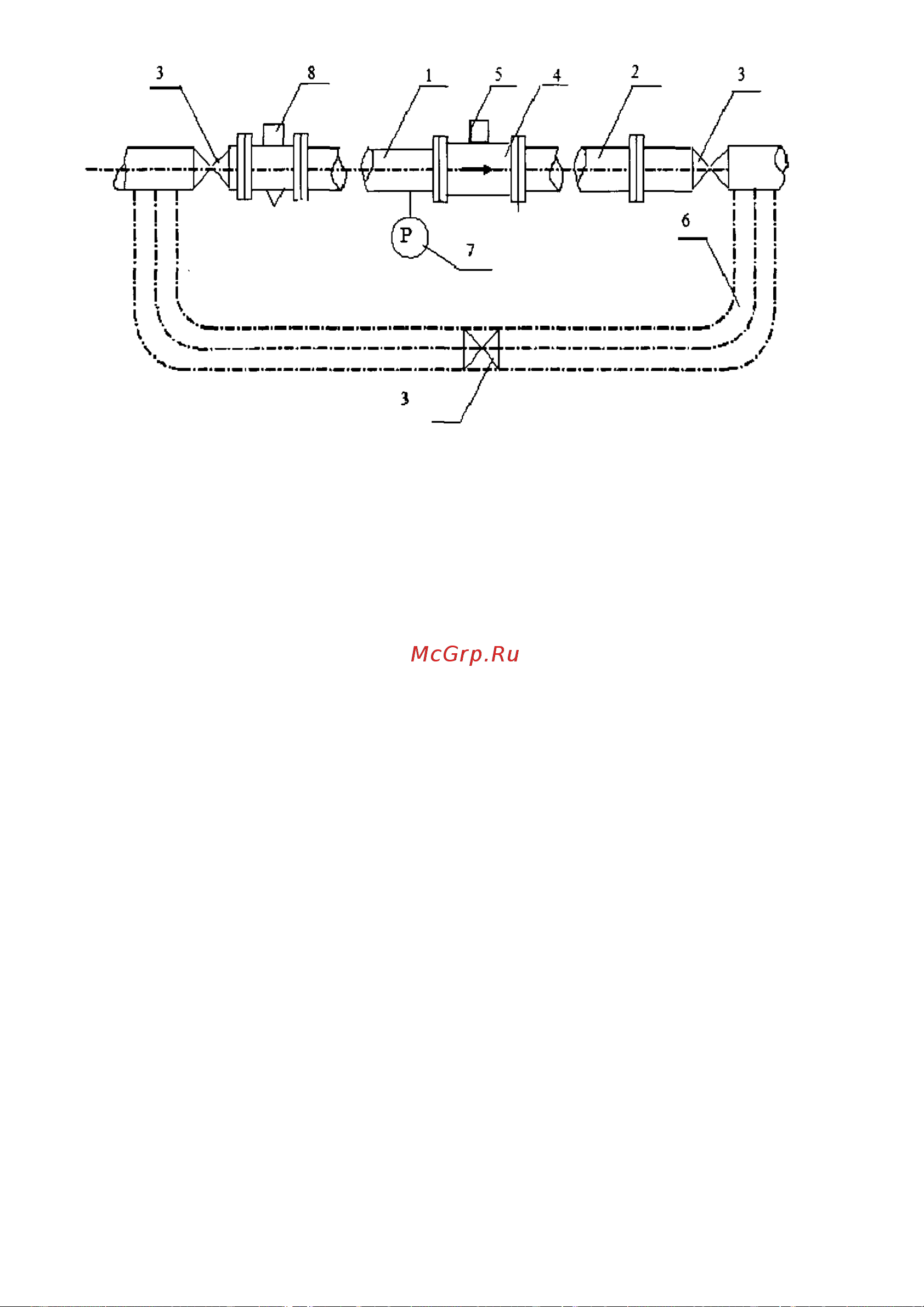

1 – прямой участок входа 5 – счетная головка
2 – прямой участок выхода 6 – байпас
3 – вентили 7 – манометр
4 – счетчик 8 – фильтр
Допускается байпас позиция 6 не изготавливать, а при снятии
счетчика, устанавливать вместо него технологическую заглушку.
Рисунок М.3 – Схема монтажа счетчика с комплектом прямых
участков КПУ
