- при монтаже счетчиков для уплотнения фланцевых соединений могут использоваться

прокладки из различных материалов, допущенных к применению в газовом хозяйстве.

Уплотнительные прокладки должны иметь ровные, без «бахромы» края по внутреннему и

наружному контуру. Установку уплотнительных прокладок следует производить таким

образом, чтобы они не выступали во внутренний диаметр трубопровода;

- для крепления счетчиков (кроме RVG G400 Ду150) необходимо использовать болты

М16.

- Длину болтов следует выбирать таким образом, чтобы обеспечить ввинчивание их в

монтажные резьбовые отверстия, выполненные в корпусе счётчика на глубину от 16 до 22 мм.

Счетчики RVG G400 Ду150 необходимо крепить болтами М20, глубина ввинчивания 25…28

мм. Резьбу болтов необходимо предварительно смазать техническим вазелином или солидолом.

Не допускается использовать болты с поврежденной резьбой. Максимальный момент

затягивания болтов в зависимости от типоразмера счетчика приведен в таблице 5.

Таблица 5- Максимальный момент затягивания болтов

Типоразмер счетчика Максимальный момент затягивания, Н·м

G16-G65 60

G100 55

G160, G250, G400 Ду100 60

G400 Ду150 85

- для крепления фильтра тонкой очистки ФГ16 Ду50 и Ду80 непосредственно к фланцу

счетчика допускается использовать шпильки М16 с ввинчиваемыми концами по ГОСТ22034;

- не допускается вести монтаж счетчика между непараллельными фланцами

трубопровода. Несимметричное напряжение корпуса счетчика во время затяжки болтов может

привести к заклиниванию роторов;

- монтаж счётчика следует производить таким образом, чтобы продольная и поперечная

оси счетчика, установленного в трубопровод, были расположены в соответствии с

требованиями приложения Ж;

2.2.4 Рекомендуемые схемы монтажа:

Правильный пуск и останов счетчика, а также правильная эксплуатация возможны

только в случае применения специально предусмотренных для этого запорных устройств до и

после счетчика в соответствии с рисунками 2 и 3.

2.2.4.1 Рекомендуемая схема установки счетчика в трубопровод с рабочим давлением до

0,6 МПа приведена на рисунке 2

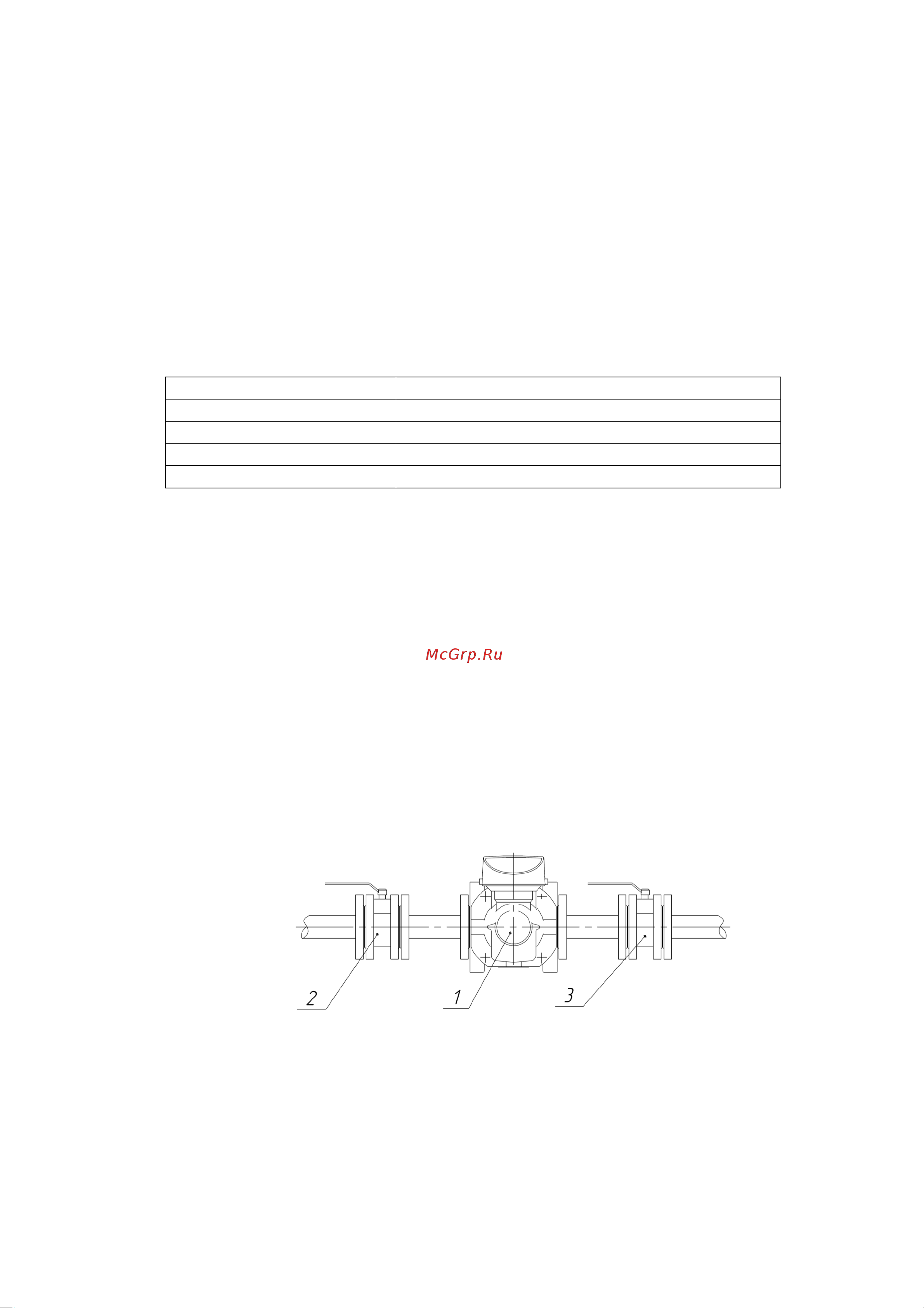

Рисунок 2 - Установка счетчика без перепускного канала

1–счетчик; 2, 3– запорные устройства до и после счетчика.

2.2.4.2 Рекомендуемая схема установки счетчика в трубопровод с рабочим давлением

свыше 0,6 МПа и перепускным каналом приведена на рисунке 3. Перепускной канал 5 позволяет

избежать возникновения резкого перепада давления на счетчике в момент открытия запорного

устройства 2.

Запорные устройства 2 и 3 рекомендуется устанавливать не далее 1 метра от счетчика.
