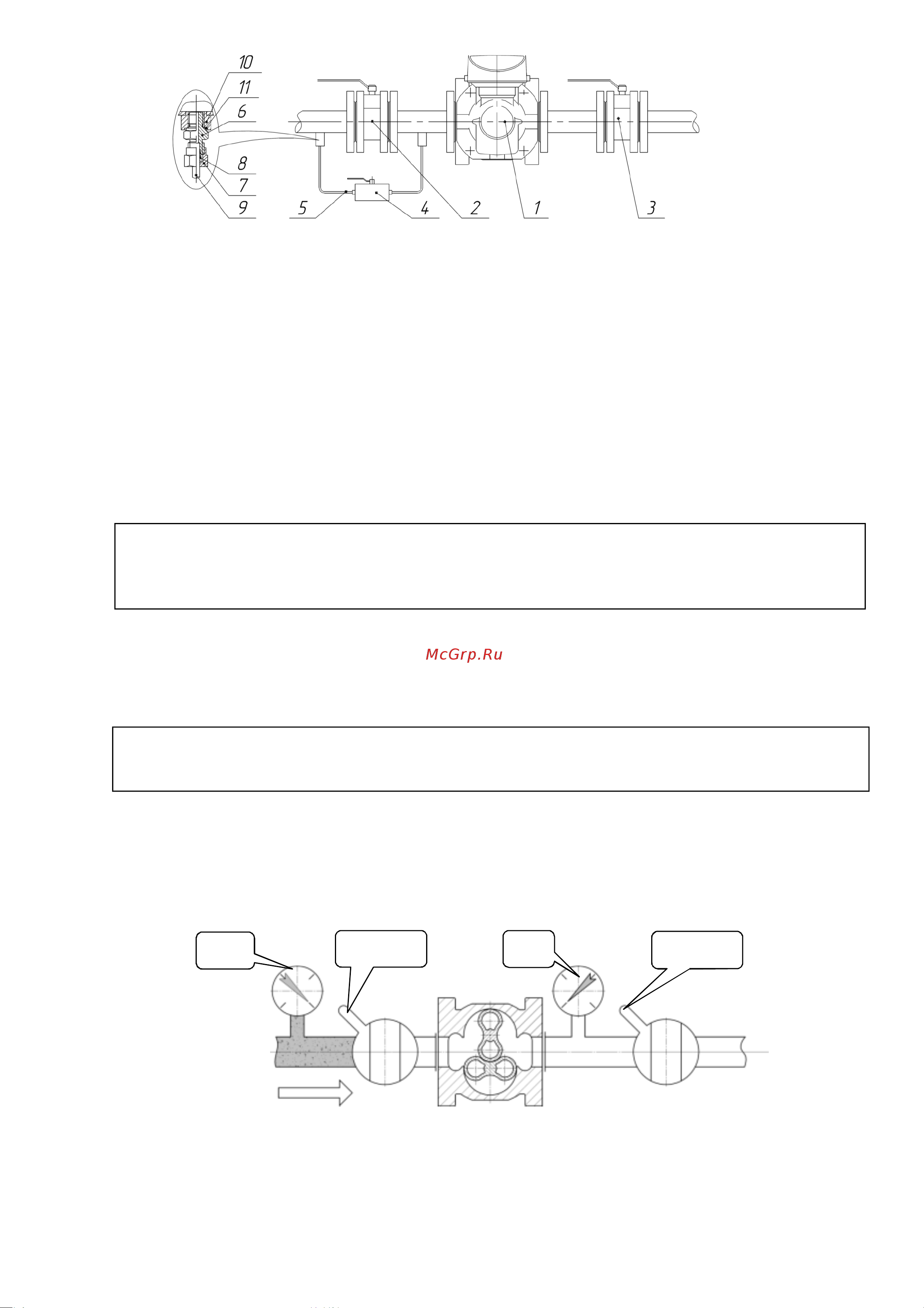

Рисунок 3 - Установка счетчика с перепускным каналом

1– счетчик; 2,3– запорные устройства до и после счетчика; 4– кран перепускного

канала; 5– перепускной канал;

В монтажный комплект перепускного канала КН1 входят: 4– двухпозиционный кран с

комплектом штуцеров, уплотнительных втулок и накидных гаек 1 шт; 6– штуцер 2 шт; 7– гайка

накидная 2 шт; 8– втулка уплотнительная 2 шт; 9- импульсная трубка L=300мм 2 шт; 10–

ввариваемые бобышки 2 шт; 11– прокладки 2 шт.

2.3 Использование счетчика

2.3.1 Пуск и останов счетчика

2.3.1.1 Подготовка к пуску

- после монтажа счётчика в трубопровод необходимо залить масло в крышки редуктора

и синхронизатора через специальные отверстия, соблюдая требования раздела 3 «Техническое

обслуживание»;

- При всех вариантах и на всех стадиях пуска расход газа, проходящего через счетчик, ни

в коем случае не должен превышать значение максимального расхода (Qmax), указанного на

шильдике счетного механизма и сопроводительной документации на счетчик;

- до начала пуска счётчика все запорные устройства на трубопроводе, в соответствии с

рисунком 4, должны быть закрыты;

Рисунок 4- Положение запорных устройств до начала пуска

- направление потока газа должно быть строго по стрелке, установленной на крышке

синхронизатора. В противном случае ротора будут вращаться в обратном направлении, что

может привести к выводу счетчика из строя.

ВНИМАНИЕ! Пуск и останов счетчика в процессе его эксплуатации должны выполнять

лица, внимательно изучившие настоящее руководство и допущенные до выполнения этих

видов работ.

ВНИМАНИЕ! Сливать масло из счётчика и заполнять маслом счетчик, находящийся под

избыточным давлением газа не допускается.

Закрыт

Р2

Р1
