Порядок подключения14

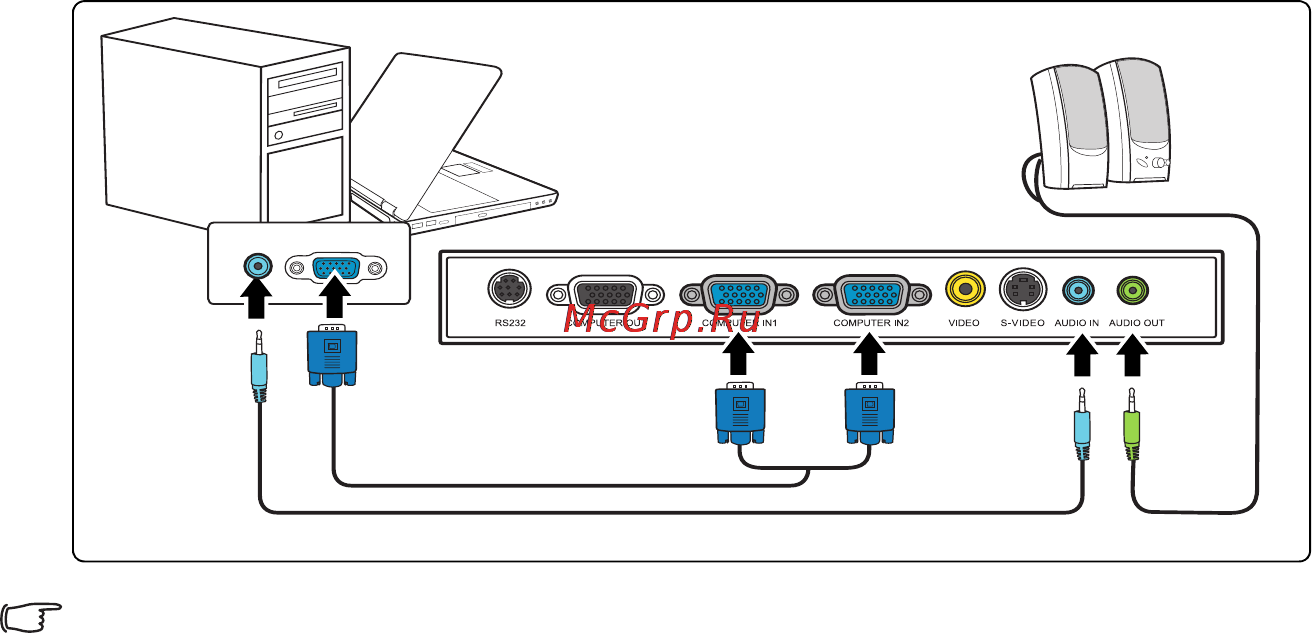

При подключениях руководствуйтесь следующим рисунком:
Внешние видеопорты многих ноутбуков не активируются при подключении к проектору.
Для активации вывода сигнала на внешние устройства отображения обычно нужно
нажать комбинацию клавиш, например, FN+F3 или CRT/LCD. На клавиатуре ноутбука
найдите функциональную клавишу с надписью "CRT/LCD" или со значком монитора.
Нажмите одновременно FN и эту функциональную клавишу. Описание клавиатурных
сочетаний см. в руководстве пользователя ноутбука
.
Подключение монитора
Для просмотра презентации и на мониторе, и на проекционном экране соедините
VGA-кабелем выходные разъемы видеосигнала COMPUTER OUT на проекторе и
внешнем мониторе, соблюдая приведенные ниже указания:
Порядок подключения монитора к проектору:
1. Подключите проектор к компьютеру, как описано в разделе "Подключение
компьютера" на стр. 13.
2. Один конец прилагаемого VGA-кабеля подключите к разъему D-Sub видеовхода
монитора.
Или, если в мониторе есть входной разъем DVI, возьмите переходной кабель
VGA/DVI-A и его конец с разъемом DVI подключите к входному разъему DVI
монитора.
3. Подключите другой конец кабеля к разъему COMPUTER OUT
проектора.
Ноутбук или
настольный
компьютер
Кабель VGA
Аудиокабель
Динамики
Аудиокабель
или
