Korting HG 465 CTRB [12/20] Вентиляция помещения
![Korting HG 465 CTRB [12/20] Вентиляция помещения](/views2/1868430/page12/bgc.png)
12
ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЯ
Этот прибор не соединен с оборудованием для удаления продуктов сгорания. В помещении, где
устанавливается варочная поверхность, должна быть предусмотрена система удаления продуктов
сгорания. Это может быть либо вытяжка, либо вентилятор на окне или вентиляционном отверстии,
включающиеся при использовании прибора. В помещении, где устанавливается прибор, должен
быть предусмотрен естественный приток воздуха для нормального горения газа и для вентиляции.
Объем воздуха в помещении должен составлять не менее 20 м³.
Естественный приток воздуха должен происходить напрямую через вентиляционные отверстия в
стене, либо посредством воздуховода. Разрешается также применение непрямой вентиляции по-
средством вытяжки воздуха из помещений, прилегающих к кухне, при условии соблюдения дей-
ствующих норм.
РАЗМЕР ПОМЕЩЕНИЯ СЕЧЕНИЕ ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ
до 5 м мин. 100 см²
от 5 м до 10 м мин. 50 см²
от 10 м -
Подвал, погреб мин. 65 см²
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
• Перед подключением прибора к электросети убедитесь в том, что все электрические цепи при-
бора
разомкнуты.
• Для прибора необходим однофазный переменный ток 220-240 В-50/60 Гц, передаваемый по гиб-
кому кабелю. Убедитесь, что бытовые силовые розетки поддерживают требуемую электрическую
нагрузку.
• Электробезопасность прибора обеспечивается только в случае правильного подключения к си-
стеме, имеющей надежное заземление в соответствии с действующими законодательными стан-
дартами.
• При постоянном подключении к электросети применяйте двухполюсный выключатель, рассчи-
танный на соответствующую нагрузку с отверстием минимум 3 мм для каждого контакта в соот-
ветствии с действующими законодательными нормативами.
• В некоторых моделях гибкий кабель поставляется без вилки. Используемая вилка должна соот-
ветствовать электрической нагрузке изделия и действующим нормативным положениям.
28
ПУЛЬТЫ УЛРАBЛEHИЯ

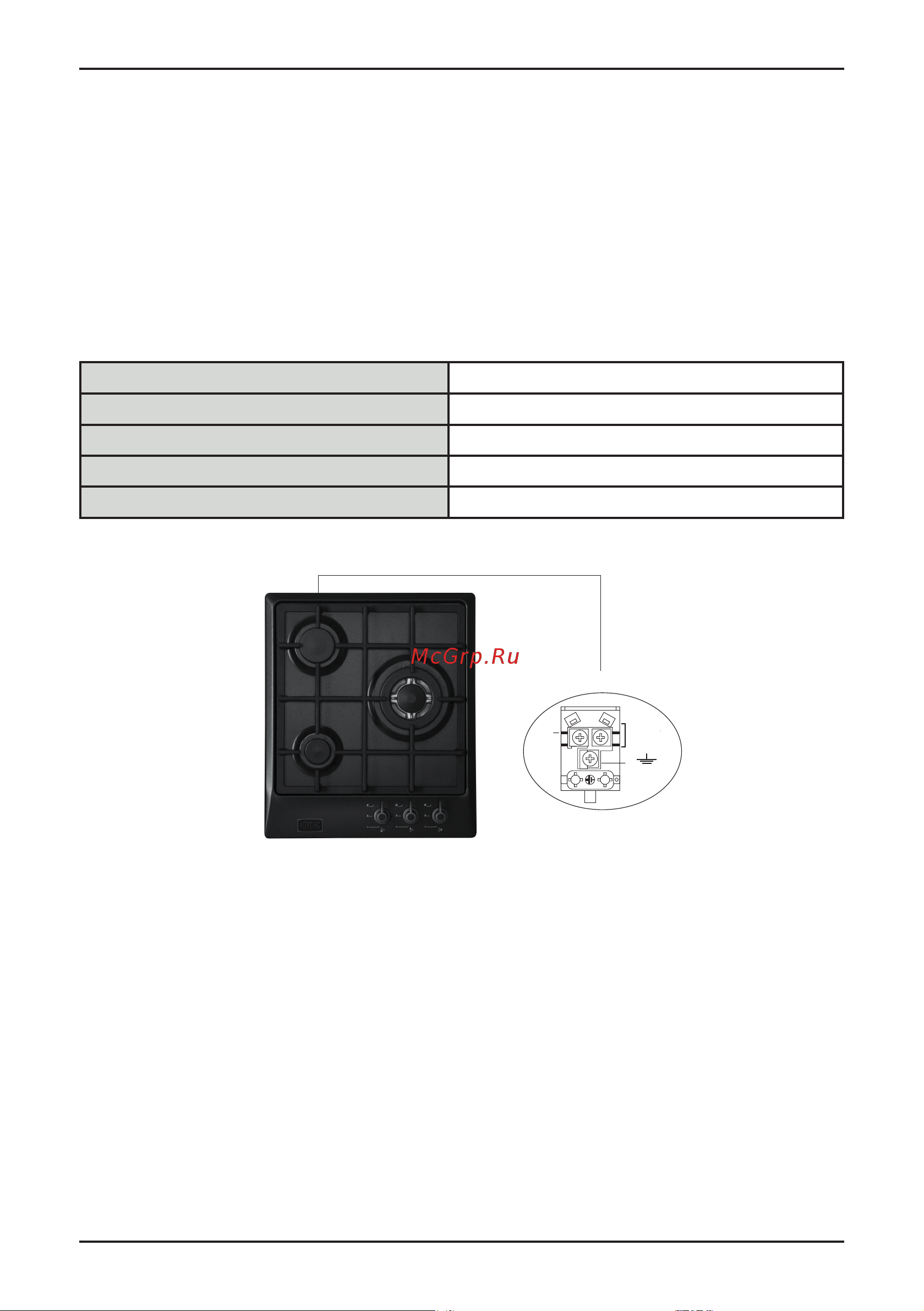

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ
Обеспечьте подключение электрической системы плиты
авторизованным лицом в соответствии со схемой.
Изображение панели плиты 70-90 и 100см
Изображение панели плиты 60см
Изображение панели плиты 45см
220-240B~ 50/60 Гц
L1
H05 VV-F 3G 1,5 мм²
RU
220-240 В, 50/60 Гц
Электрокабель H05 VV-F 3G 1.5 мм²
L 1
N
( )
