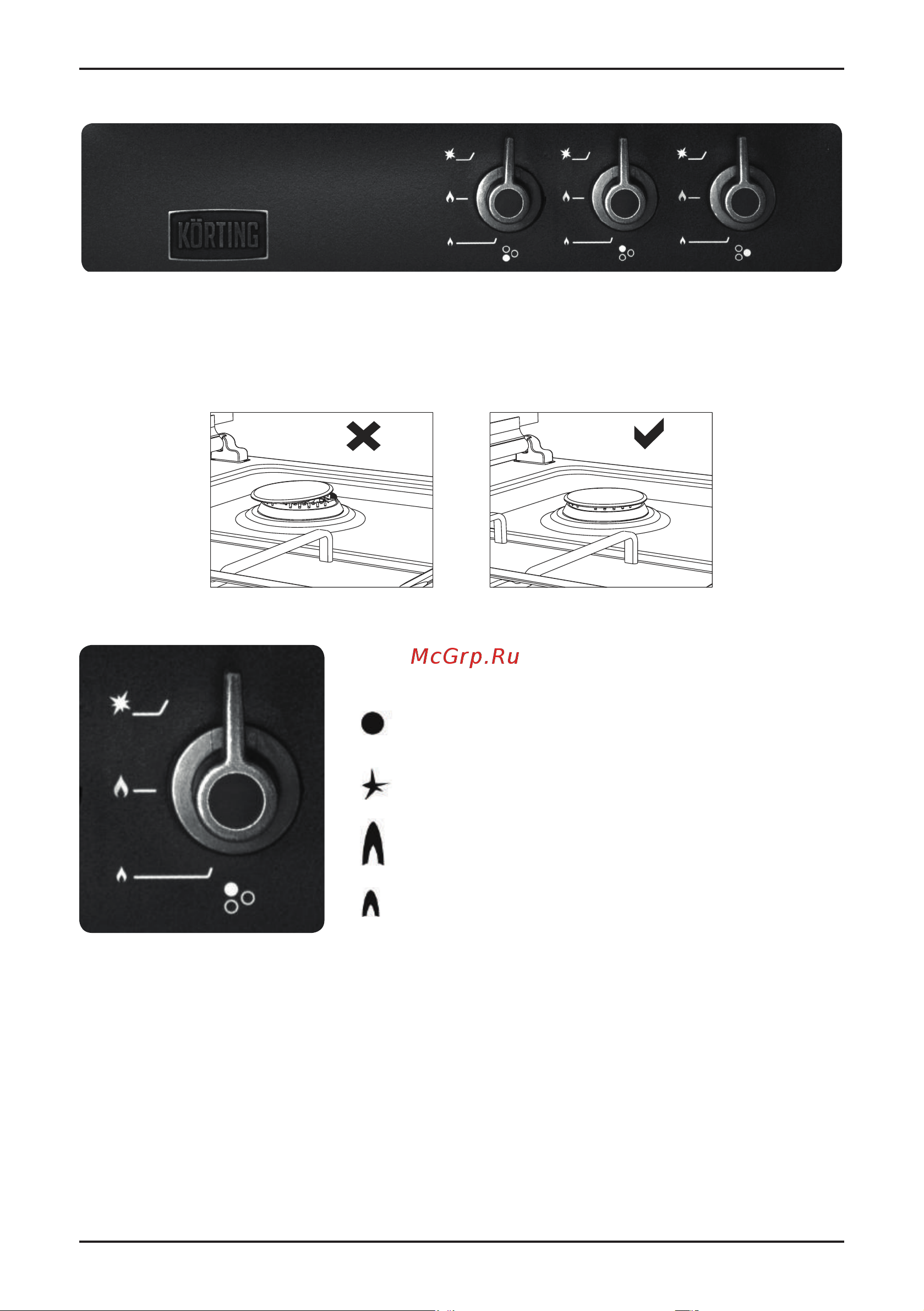

ПАНЕЛЬ УПРАВЛЕНИЯ
Панель управления газовой варочной поверхности
УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
Перед началом эксплуатации варочной поверхности убедитесь в том, что крышки конфорок на-
ходятся в правильном положении. Правильное положение крышек конфорок показано на рисунке
ниже.
Управление подачей газа и поджигом конфорок происходит с помощью поворотных регуляторов.
На панели, где расположены регуляторы, нанесены следующие
символы:
- подача газа выключена (выключено)
- электроподжиг
- максимальное пламя
- минимальное пламя
Для включения конфорки нажмите на регулятор и поверните его в нужное положение. Удерживайте
регулятор нажатым. Газовая поверхность оборудована системой электроподжига и системой «газ-
контроль». При нажатии на регулятор на конфорку будет подаваться искра, которая воспламенит
газ. Удерживайте регулятор около 5-7 секунд, чтобы датчик системы газ-контроля нагрелся до ра-
бочей температуры.
ВНИМАНИЕ! НЕ УДЕРЖИВАЙТЕ РЕГУЛЯТОР В НАЖАТОМ ПОЛОЖЕНИИ БОЛЕЕ 15
СЕКУНД.
ВНИМАНИЕ! РАБОЧИЙ ДИАПАЗОН РЕГУЛЯТОРА НАХОДИТСЯ МЕЖДУ ЗНАЧКАМИ
«
МИНИМАЛЬНОЕ ПЛАМЯ
»
И
«
МАКСИМАЛЬНОЕ ПЛАМЯ
»
. ПЛАВНО ПОВОРАЧИВАЙТЕ
РЕГУЛЯТОР В ЭТОМ ДИАПАЗОНЕ ДЛЯ ВЫБОРА НЕОБХОДИМОЙ ИНТЕНСИВНОСТИ
ПЛАМЕНИ. НЕ ИСПОЛЬЗУЙТЕ ПРИ ПРИГОТОВЛЕНИИ ДИАПАЗОН РЕГУЛЯТОРА
МЕЖДУ ПОЛОЖЕНИЕМ
«
ВЫКЛЮЧЕНО
»
И
«
МАКСИМАЛЬНОЕ ПЛАМЯ
»
.
36
ЭКСПЛУАТАЦИЯ ПЛИТЫ
Эксплуатация газовой плиты
1. Перед началом эксплуатации плиты убедитесь в том, что
крышки конфорок находится в правильном положении. Правильное
расположение крышек конфорок приведено на рисунке ниже.
2. Газовые краны обладают специальным блокиратором. Поэтому
для включения конфорки нажмите кнопку и удерживайте ее в нажатом
положении во время открытия или закрытия крана.
Закрыто Полностью открыть Половина открыт
3. В моделях с автоматическим запалом запал производится
посредством электричества. Поэтому перед началом эксплуатации
изделия убедитесь в том, что оно подключено к электрической сети.
В этих моделях запал осуществляется следующим образом.
4. Следите за тем, чтобы решетки были плотно установлены на плите.
Неустановленная на месте решетка может вызвать разлив находящихся
на ней материалов.
5. В моделях, обладающих предохранительной системой от затухания
газа, после тушения пламени в соответствии с инструкцией выше, не
Рис. 10 Рис. 11
Кран плиты
находится
в закрытом
положении.
Для того, чтобы
зажечь плиту,
вначале нажмите
на кнопку.
Когда кнопка
находится
в нажатом
положении,
зажигалка
включается и
происходит запал.
Удерживая кнопку в
нажатом состоянии и
поворачивая влево,
можно обеспечить
горение с требуемой
величиной пламени.
