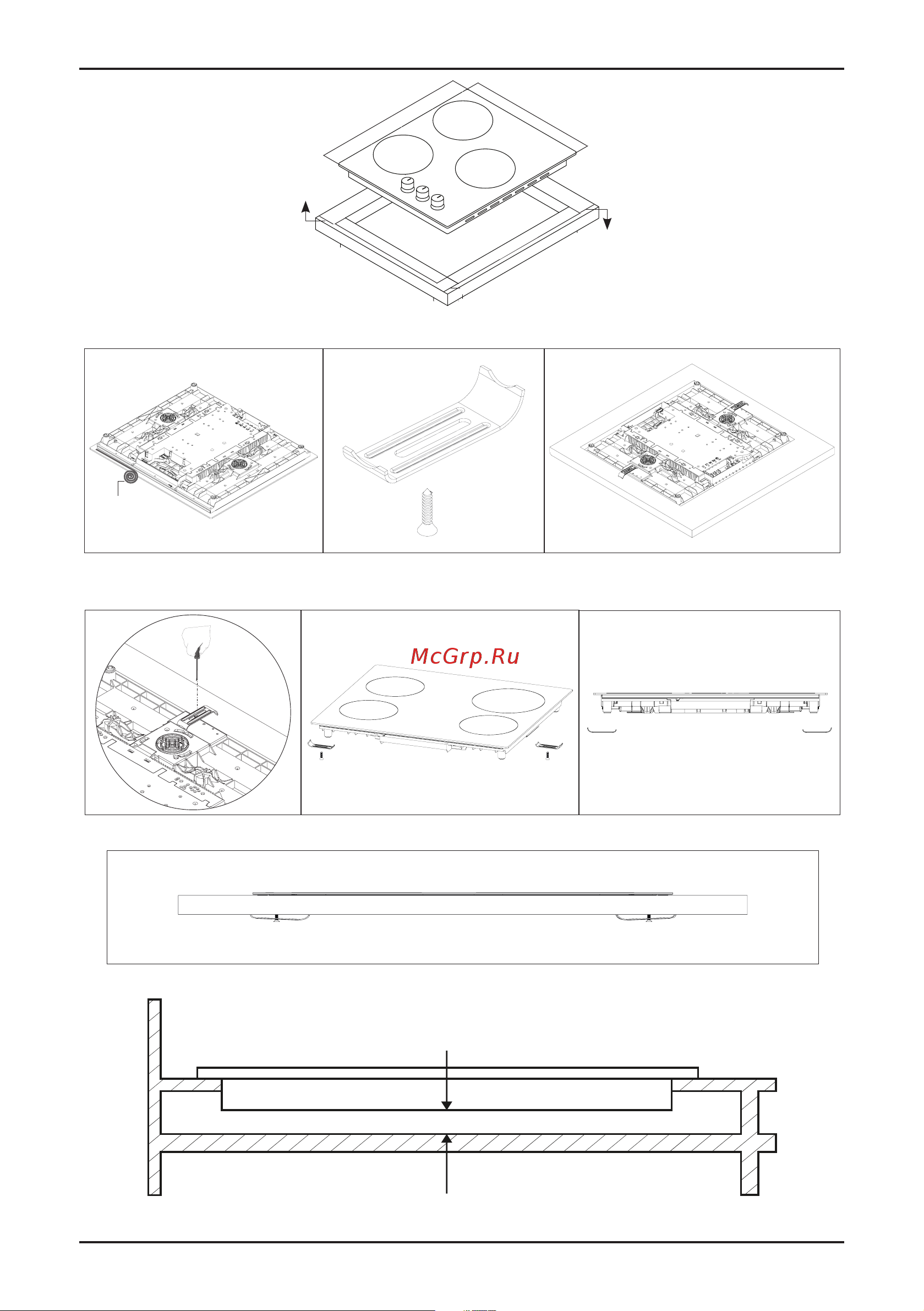

9
Рис. 1
Рис. 2
Рис. 3
11
6. When product is mounted on a drawer, if it is possible to touch
lower side of product, this section should be separated with a wooden
shelf.
7. While mounting cooktop on a closet, as shown in the gure above, in
order to separate between closet and cooktop, a shelf should be mounted.
If it is mounted on a built-in oven, there is no need to do that.
8. If your cooktop will be mounted next to right or left wall, the
minimum distance between wall and cooktop should be 50 mm.
Roving
Figure 2
min. 30 mm
Figure 3
GB
11
6. When product is mounted on a drawer, if it is possible to touch
lower side of product, this section should be separated with a wooden
shelf.
7. While mounting cooktop on a closet, as shown in the gure above, in
order to separate between closet and cooktop, a shelf should be mounted.
If it is mounted on a built-in oven, there is no need to do that.
8. If your cooktop will be mounted next to right or left wall, the
minimum distance between wall and cooktop should be 50 mm.
Roving
Figure 2
min. 30 mm
Figure 3
GB
мин. 30 мм
Уплотнитель
12
COUNTER CUTTING SIZES AND INSTALLATION OF YOUR COOKTOP
Pay attention to the drawings and dimensions given below while making
cooktop installation and adjusting counter cutting sizes.
Cooktop Of 30cm
300 mm
520 mm
490 mm
270 mm
min. 60 mm
min. 60 mm
min. 60 mm
Cooktop Of 45cm
520 mm
490 mm
440 mm
410 mm
min. 60 mm
min. 60 mm
min. 60 mm
Cooktop Of 60cm
520 mm
490 mm
590 mm
560 mm
min. 60 mm
min. 60 mm
min. 60 mm
Cooktop Of 90cm
520 mm
490 mm
860 mm
810 mm
min. 60 mm
min. 60 mm
min. 60 mm
Cooktop Of 100cm
400 mm
370 mm
990 mm
960 mm
min. 60 mm
min. 60 mm
Cooktop Of 70cm
690 mm
520 mm
560 mm
490 mm
min. 110 mm
min. 60 mm
min. 60 mm
GB
490 мм
520 мм
450 мм
420 мм
мин. 60 мм
мин. 60 мм
