Pioneer DEH-X8500BT [16/32] Amplificador de potencia se vende por separado
![Pioneer DEH-X8500BT [16/32] Amplificador de potencia se vende por separado](/views2/1084817/page16/bg10.png)
6 Rojo
Conectar al terminal controlado por la llave
de encendido (12 V CC).
7 Conecte entre sí los cables del mismo color.
8 Naranja/blanco
Conectar al terminal del interruptor de ilumi-
nación.
9 Negro (Toma de tierra del chasis)
a Azul/blanco
La posición de las patillas del conector ISO
será diferente según el tipo de vehículo. Co-
necte a y b cuando la patilla 5 sea del tipo
control de antena. En otro tipo de vehículo,
no se deben conectar nunca a y b.
b Azul/blanco
Conectar al terminal de control del sistema
del amplificador de potencia (máx. 300 mA
12 V CC).
c Azul/blanco
Conectar al terminal de control del relé de la
antena automática (máx. 300 mA 12 V CC).
d Cables de altavoces
Blanco: delantero izquierdo +
Blanco/negro: delantero izquierdo *
Gris: delantero derecho +
Gris/negro: delantero derecho *
Verde: trasero izquierdo + o altavoz de sub-
graves +
Verde/negro: trasero izquierdo * o altavoz de
subgraves *
Violeta: trasero derecho + o altavoz de sub-
graves +
Violeta/negro: trasero derecho * o altavoz
de subgraves *
e Conector ISO
En algunos vehículos, el conector ISO puede
estar dividido en dos. En este caso, asegúre-
se de conectar los dos conectores.
Notas
! Modifique el menú de configuración de esta
unidad (consulte el manual de instruccio-
nes). La salida de subgraves de esta unidad
es monoaural.
! Al usar un altavoz de subgraves de 70 W
(2 W), conecte el mismo a los cables violeta y
violeta/negro de esta unidad. No conecte
nada al cable verde ni al verde/negro.

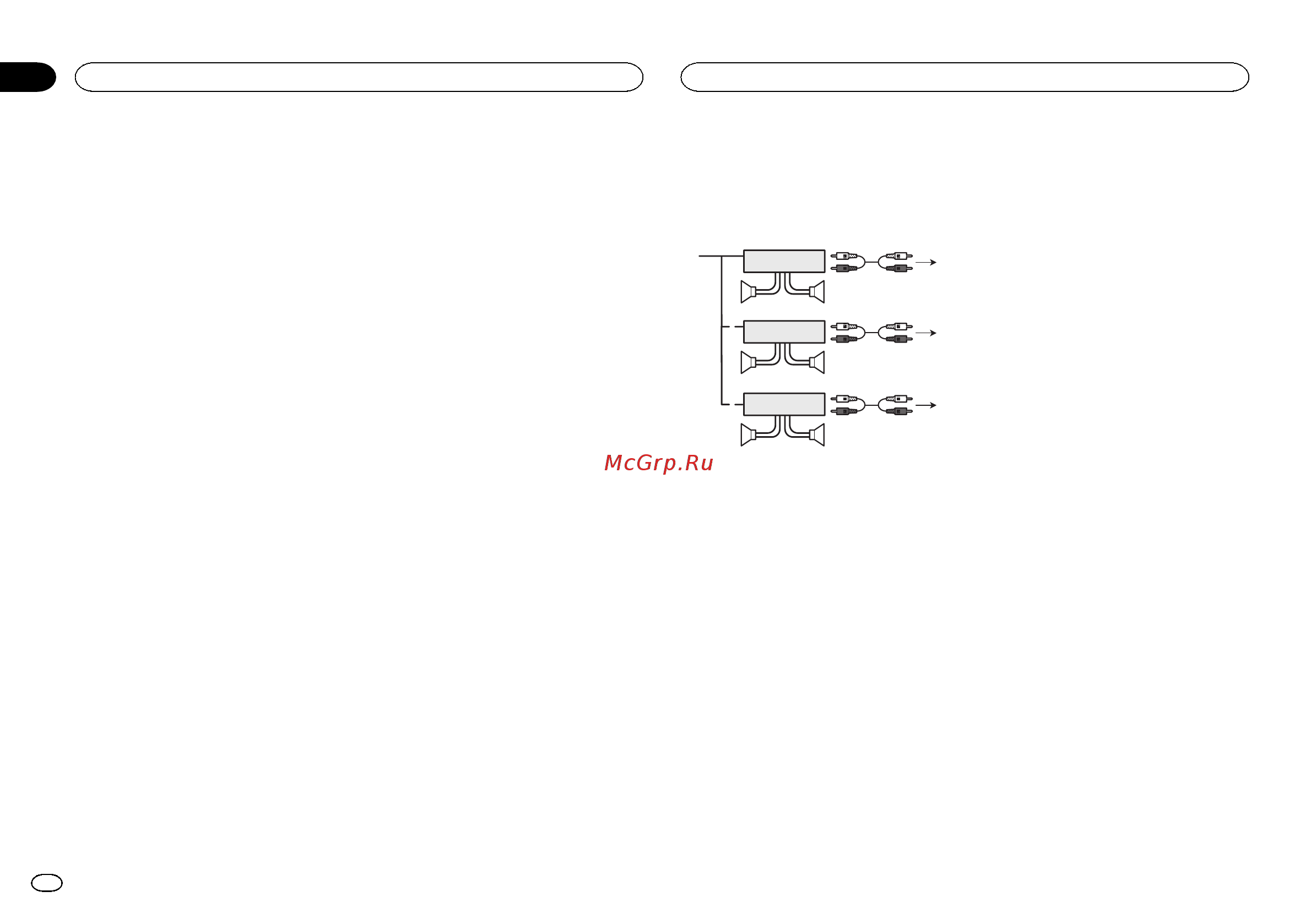

Amplificador de potencia
(se vende por separado)
Realice estas conexiones cuando utilice el am-
plificador opcional.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Control remoto del sistema
Conexión a cable azul/blanco.
2 Amplificador de potencia (se vende por sepa-
rado)
3 Conectar con cable RCA (se vende por sepa-
rado)
4 A la salida trasera
5 Altavoz trasero
6 Salida delantera
7 Altavoz delantero
8 Salida de subgraves
9 Altavoz de subgraves
Conexiones
16
Sección
Conexiones
Es
02
