4 Gelb
Verbindung mit der Klemme der konstanten
12-V-Spannungsversorgung.
5 Rot
Zubehör (oder Reserveversorgung)
6 Rot
Verbindung mit der Klemme der zündungs-
gesteuerten Spannungsversorgung (12 V
Gleichspannung).
7 Verbinden Sie jeweils Anschlüsse derselben
Farbe miteinander.
8 Orange/weiß
An die Klemme des Lichtschalters anschlie-
ßen.
9 Schwarz (Fahrgestell-Erdung)
a Blau/Weiß
Die Pin-Position des ISO-Anschlusses variiert
je nach Fahrzeugtyp. Wird Pin 5 zur Steue-
rung der Antenne verwendet, verbinden Sie
a und b. Verbinden Sie in jedem anderen
Fahrzeugtyp niemals a und b.
b Blau/Weiß
Verbindung mit der Systemsteuerungsklem-
me des Leistungsverstärkers (max. 300 mA,
12 V Gleichspannung).
c Blau/Weiß
Verbindung mit der Steuerungsklemme des
Automatikantennenrelais (max. 300 mA 12 V
Gleichspannung).
d Lautsprecherkabel
Weiß: Vorn links +
Weiß/Schwarz: Vorn links *
Grau: Vorn rechts +
Grau/Schwarz: Vorn rechts *
Grün: Hinten links + oder Subwoofer +
Grün/Schwarz: Hinten links * oder Subwo-
ofer *
Violett: Hinten rechts + oder Subwoofer +
Violett/Schwarz: Hinten rechts * oder Sub-
woofer *
e ISO-Anschluss
Bei manchen Fahrzeugtypen kann der ISO-
Anschluss zweigeteilt sein. Stellen Sie in die-
sem Fall sicher, dass zu beiden Anschlüssen
Verbindungen hergestellt werden.
Hinweise
! Ändern Sie das Setup-Menü dieses Geräts
(Details siehe Bedienungsanleitung). Die
Subwoofer-Ausgabe dieses Geräts erfolgt in
Mono.
! Bei Verwendung eines 70-W-Subwoofers
(2 W) muss sichergestellt werden, dass der
Subwoofer am violetten und violett/schwar-
zen-Anschluss dieses Geräts angeschlossen
wird. Schließen Sie nichts an den grünen
und grün/schwarzen-Anschluss an.

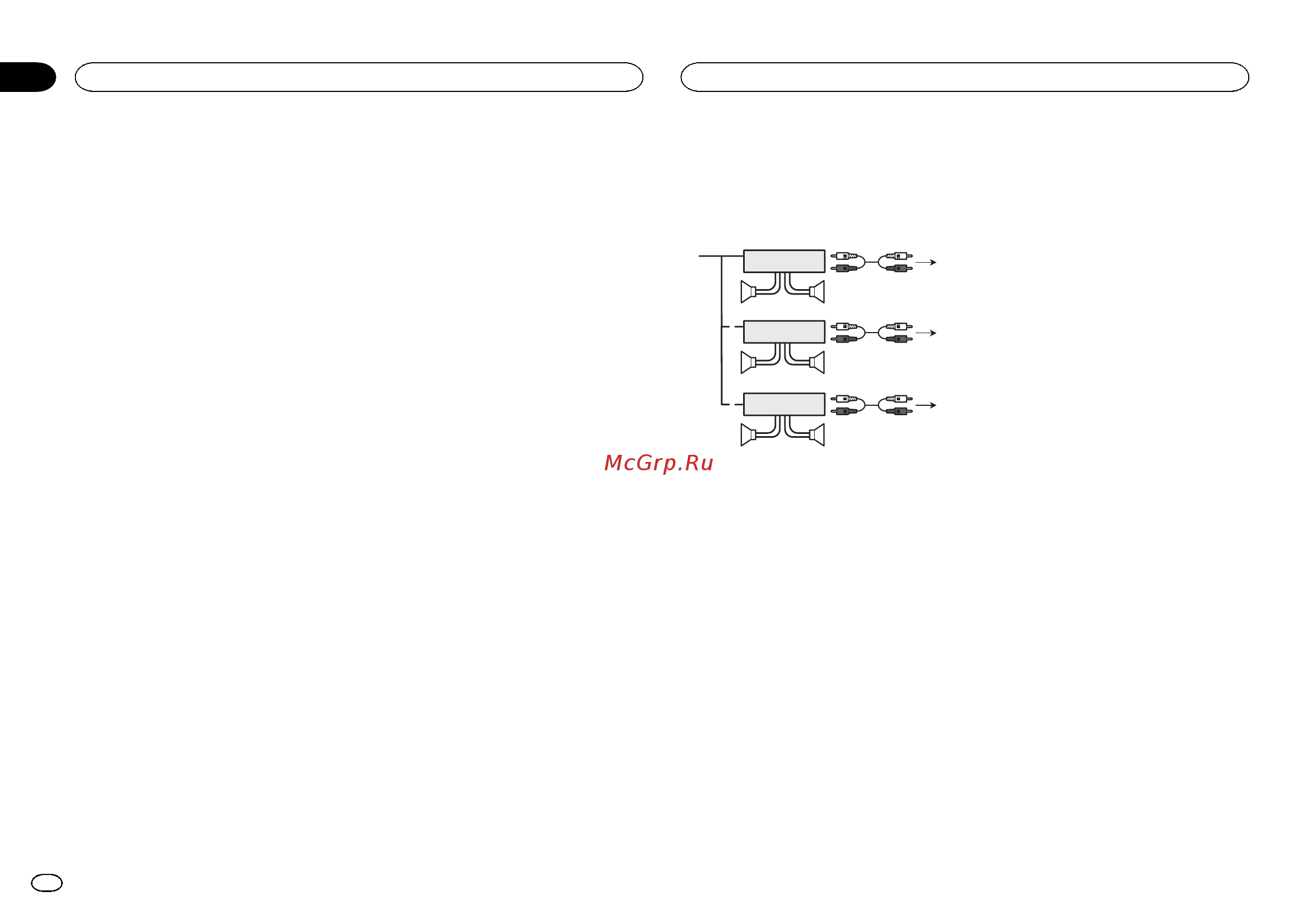

Leistungsverstärker (separat
erhältlich)
Führen Sie diese Verkabelungen beim Gebrauch
eines optionalen Verstärkers durch.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Systemfernbedienung
Verbindung mit blau/weißem Kabel.
2 Leistungsverstärker (separat erhältlich)
3 Mit dem Cinch-Kabel (separat erhältlich) ver-
binden
4 Zum Heckausgang
5 Hecklautsprecher
6 Zum Frontausgang
7 Vorderer Lautsprecher
8 Zum Subwoofer-Ausgang
9 Subwoofer
Anschlüsse
20
Abschnitt
Anschlüsse
De
02
