Belangrijk
! Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.
! Gebruik geen onderdelen van andere fabri-
kanten; deze kunnen storingen veroorzaken.
! Neem contact op met uw dealer als er voor
de installatie gaten moeten worden geboord
of als er andere aanpassingen aan het voer-
tuig nodig zijn.
! Installeer dit toestel niet op een plaats waar:
— het de besturing van het voertuig kan belem-
meren.
— het de inzittenden kan verwonden bij een
noodstop.
! De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.
! Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.
60°
! Laat bij het plaatsen voldoende ruimte vrij
achter het achterpaneel en wikkel losse ka-
bels zo dat ze de ventilatiegaten niet blokke-
ren; zorg altijd dat warmte goed wordt
afgevoerd tijdens gebruik van het toestel.
5cmcm
Laat voldoende
ruimte vrij
5 cm
5 cm

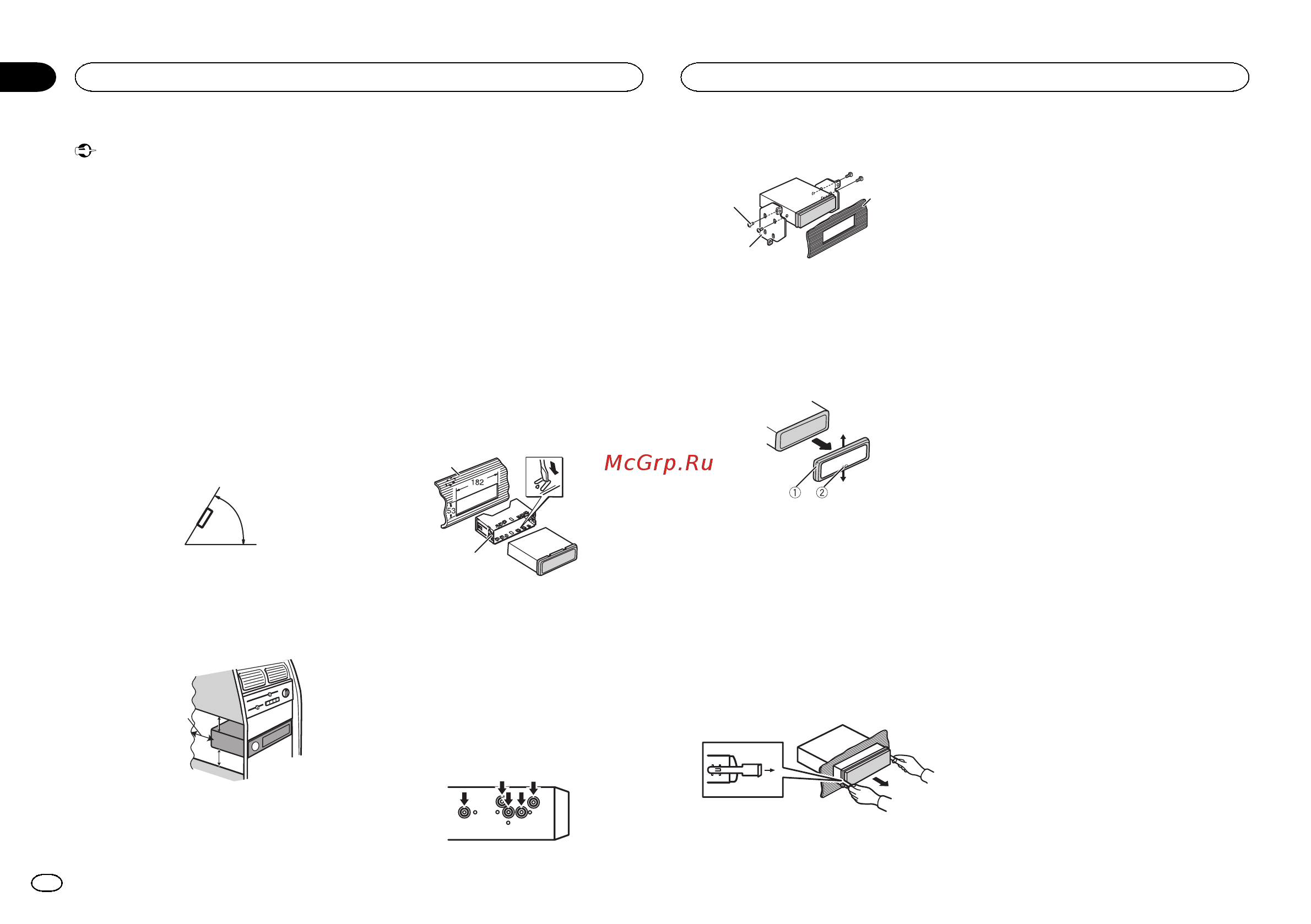

DIN-bevestiging voor/achter
Dit toestel kan geïnstalleerd worden via een
voor- of achtermontage.
Gebruik voor installatie in de handel verkrijgbare
onderdelen.
DIN-voormontage
1 Schuif de montagebehuizing in het dash-
board.
Gebruik voor installatie in een ondiepe ruimte de
meegeleverde montagebehuizing. Als er vol-
doende ruimte is, gebruikt u de montagebehui-
zing die met het voertuig geleverd werd.
2 Zet de montagebehuizing vast door met
een schroevendraaier de metalen lipjes op
hun plaats te buigen (90°).
1
2
1 Dashboard
2 Montagebehuizing
# Controleer of het toestel stevig op zijn plaats is
gemonteerd. Het toestel functioneert wellicht niet
naar behoren als het niet goed is bevestigd.
DIN-achtermontage
1 Bepaal de juiste positie waar de gaten in
de klem en in de zijde van het toestel op een
lijn liggen.
2 Draai aan elke kant twee schroeven vast.
1
2
3
1 Zelftappende schroef (5 mm × 8 mm)
2 Bevestigingsklem
3 Dashboard of console
Het toestel verwijderen
1 Verwijder de sierlijst.
1 Sierlijst
2 Lipje met inkeping
! De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.
! Plaats de sierlijst terug met de kant met het
lipje met de inkeping onderaan.
2 Steek de meegeleverde uittreksleutels in
de beide kanten van het toestel totdat ze op
hun plaats klikken.
3 Trek het toestel uit het dashboard.
Het voorpaneel verwijderen en
terug bevestigen
U kunt het voorpaneel verwijderen om het toe-
stel tegen diefstal te beveiligen.
Druk op de knop om het voorpaneel los te
maken, duw het naar boven en trek het naar u
toe.
Raadpleeg de handleiding voor meer informatie.
Installatie
22
Hoofdstuk
Installatie
Nl
01
