Вихрь ПН-370 [7/20] Общий вид устройсва
![Вихрь ПН-650 (68/4/5) [7/20] Общий вид устройсва](/views2/1461945/page7/bg7.png)
Ред.9
7

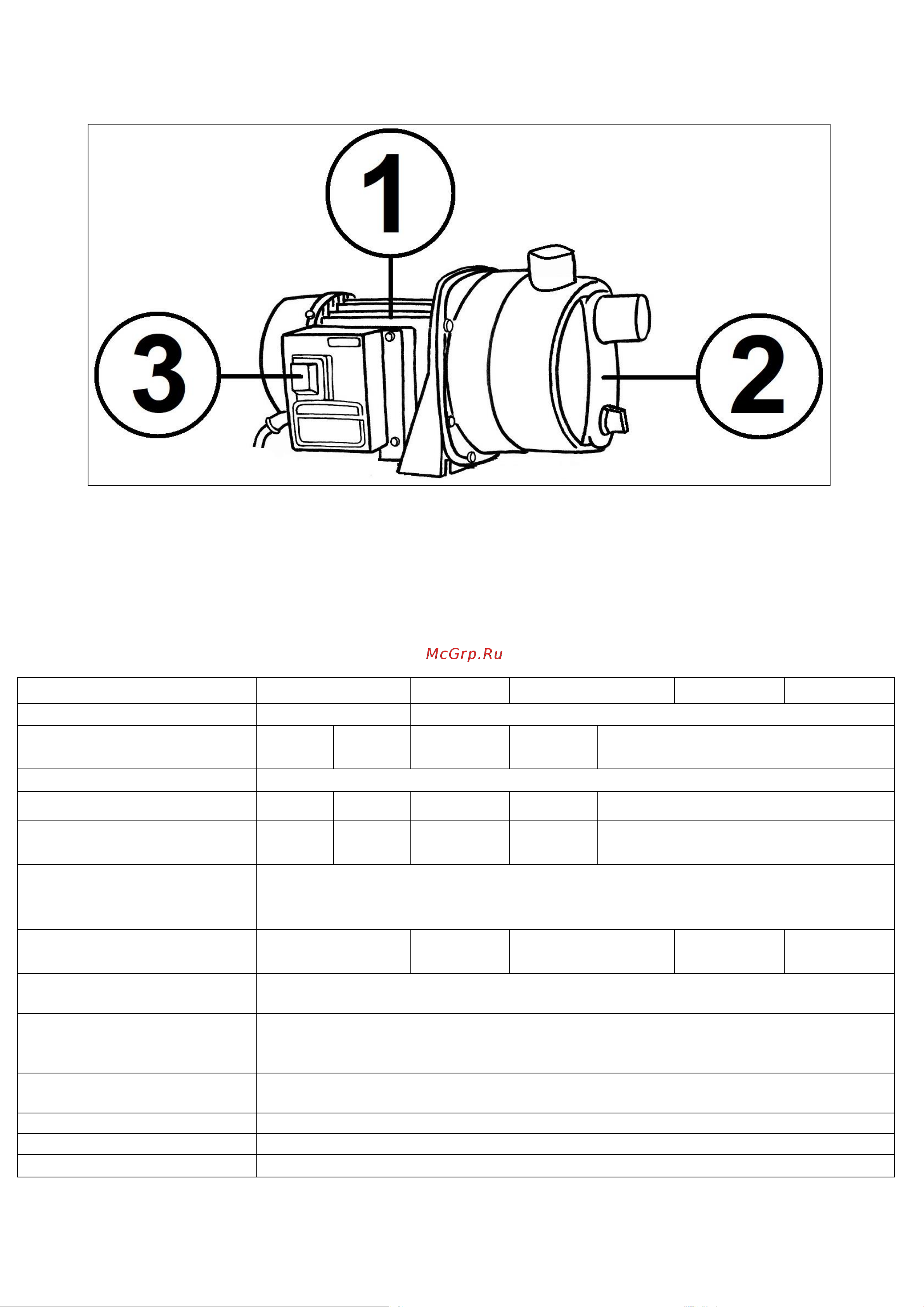

4. ОБЩИЙ ВИД УСТРОЙСВА
Рис.1 Общий вид устройства
1. Электродвигатель
2. Насосная часть
3. Выключатель (в зависимости от модели)
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 Технические характеристики
Серия ПН / Модель
ПН-370/ПН-650
ПН-600Н
ПН-900/ПН-1100
ПН-1100Ч
ПН-1100Н
Тип насоса
Вихревой
Центробежный
Максимальная подача,
л/мин
40
55
55
60
70
Напряжение в сети, В
220-230
Мощность, Вт
370
650
600
900
1100
Максимальная высота
подъема, м
30
45
35
45
50
Диаметры входного и
выходного отверстий,
дюйм
G1”
Материал корпуса
двигателя
Чугун
Нерж.
сталь.
Пластик
Чугун
Нерж.
сталь
Максимальное количество
включений, час
-1
20
Допустимая концентрация
твердых частиц в
перекачиваемой воде, г/м
3
150
Максимальная глубина
всасывания, м
9
Ток питающей сети
однофазный переменный
Частота, Гц
50
Тип электродвигателя
асинхронный, однофазный с короткозамкнутым ротором
