Руководство пользователя MX-10
21
направлению вперёд, возьмите за края и извлеките.
4. Для установки нового светофильтра, вставьте его под прижимную пружину до щелчка.
5. Установите крышку на прежнее место до включения питания.
Призма
Стандартная 3-гранная призма может быть заменена на опциональную пяти- или восьмигранную
призму. См. перечень аксессуаров в конце данного руководства.

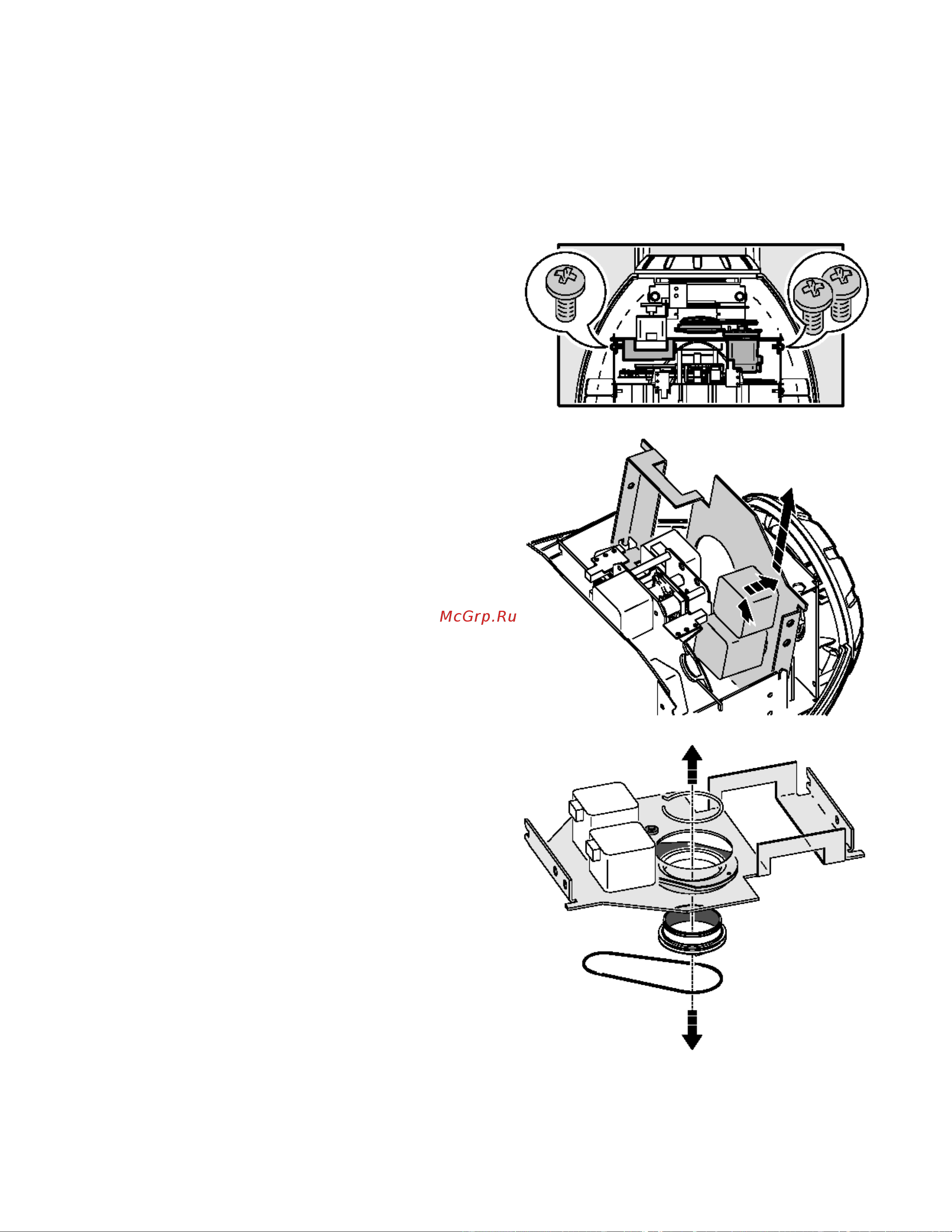

ЗАМЕНА ПРИЗМЫ
1. Отключите прибор от электросети и дайте ему
остыть.
2. Снимите переднюю крышку.
3. Удалите три винта модуля призмы. Два винта
расположено со стороны колеса
светофильтров, а один винт со стороны колеса
гобо.
4. Отогните гибкие держатели, имеющиеся по
обеим сторонам шасси, прямо позади модуля
призмы.
5. Отсоедините кабель сенсорного датчика
колеса светофильтров.
6. Извлеките модуль призмы. Когда нижний
мотор призмы приблизится к датчику колеса
светофильтров, наклоните призму вперёд,
стараясь не повредить контакты сенсорного
датчика.
7. Отсоедините моторы и снимите приводной
ремень вращения призмы.
8. Работая через круглое отверстие, поднимите
прижимную пружину с задней части держателя
призмы.
9. Раскачивая призму из стороны в сторону,
извлеките её из держателя. Не прилагайте
избыточных усилий. Если держатель заклинит,
установите его в прежнее положение и
попробуйте извлечь его теми же движениями
снова.
10. Осторожно вставьте сменную призму во
вращающийся держатель. Установите
приводной ремень на прежнее место.
11. Положите модуль призмы на чистую
поверхность, установив призму по центру
круглого отверстия. Удерживая несогнутый
конец прижимной пружины одной рукой,
вставьте его в паз держателя, другой рукой
продевая его в паз с другой стороны.
12. Подсоедините моторы призмы: длинные
провода следует подключить к самому
большому мотору.
13. Наклоните нижний мотор от датчика колеса
светофильтров, вставляя модуль в прибор.
Когда мотор беспрепятственно пройдёт мимо
контактов датчика, снова установите модуль в
вертикальное положение и установите его на посадочное место.
14. Установите зажимы и кабель датчика на прежнее место.
15. Закрепите модуль на шасси при помощи крепёжных винтов.
16. Установите крышку на прежнее место до включения питания.
