Руководство пользователя MX-10

УСТАНОВКА ИЛИ МОНТАЖ МХ-10

Внимание! Перед началом работ ограничьте доступ к месту их проведения. Всегда

используйте только надёжные средства вторичного крепления.

1. При установке прибора с помощью монтажного кронштейна (в комплект не входит), убедитесь в

его исправности и способности выдержать массу, в 10 раз превышающую массу прибора.

Закрепите кронштейн на монтажной скобе прибора с помощью болта и гайки М12 с минимальным

шагом 8,8 или при помощи болта и гайки, рекомендованных производителем кронштейна, продев

болт через 13 мм отверстие в центре скобы.

2. В случае инсталляции прибора на длительный срок, убедитесь в том, что крепёжное

оборудование (в комплект поставки не входит) и несущие поверхности способны выдержать

массу, по крайней мере, в 10 раз превышающую массу прибора. Четыре 6,2 мм отверстия и/или 13

мм отверстие в монтажной скобе могут также использоваться для крепления прибора.

3. Убедитесь в том, что монтажная конструкция способна выдержать массу, по крайней мере, в 10

раз превышающую массу всех установленных приборов, кронштейнов, кабелей, вспомогательного

оборудования и других установленных на ней предметов.

4. Работая на устойчивой платформе, закрепите прибор на монтажной конструкции.

5. Установите страховочный трос, способный выдержать массу, по крайней мере, в 10 раз

превышающую массу устанавливаемого прибора, продев его таким образом, чтобы он не мешал

движению зеркала.

6. Ослабьте поворотные зажимы, установите прибор под нужным углом и затяните зажимы. Когда

ручка зажима достигнет предельного положения, оттяните её, поверните против часовой стрелки,

отпустите, затем снова повторите зажим.

7. Убедитесь в том, что прибор находится, по крайней мере, на расстоянии 0,3 метра от освещаемой

поверхности и на расстоянии, по крайней мере, 0,1 метра от горючих материалов. Убедитесь в

том, что свободное пространство возле вентиляционных отверстий составляет, как минимум, 0,1

метра.

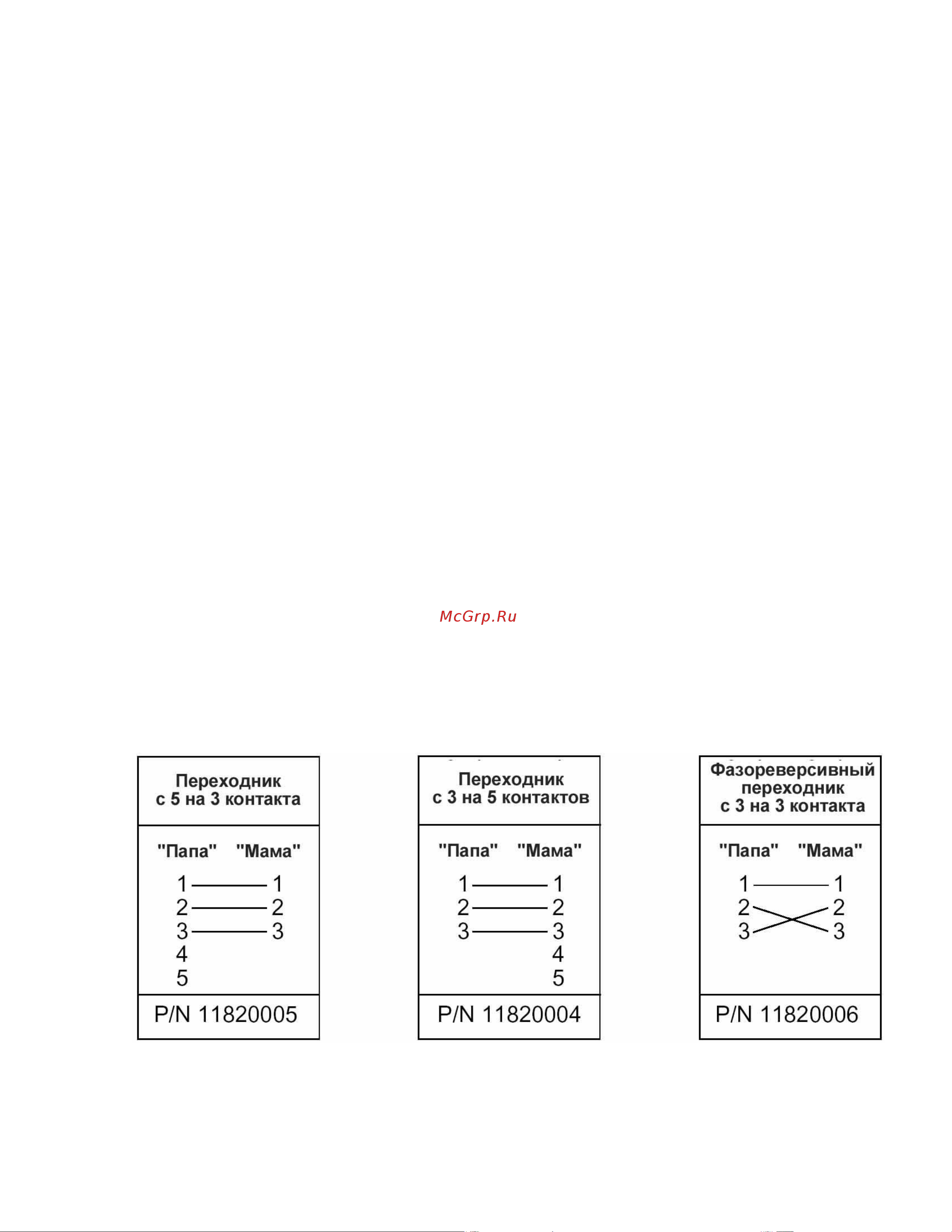

Коммутация последовательной цепи

МХ-10 использует защёлкивающийся 3-контактный входной и выходной разъёмы,

которые имеют распайку, рассчитанную на их использование с приборами DMX, где 1

контакт является экраном, контакт 2 «холодный» (-), контакт 3 «горячий» (+). В связи с тем, что

некоторые приборы используют 5-контактные разъёмы либо 3-контактные разъёмы с обратной

полярностью на контактах 2 и 3, могут потребоваться следующие переходники.
