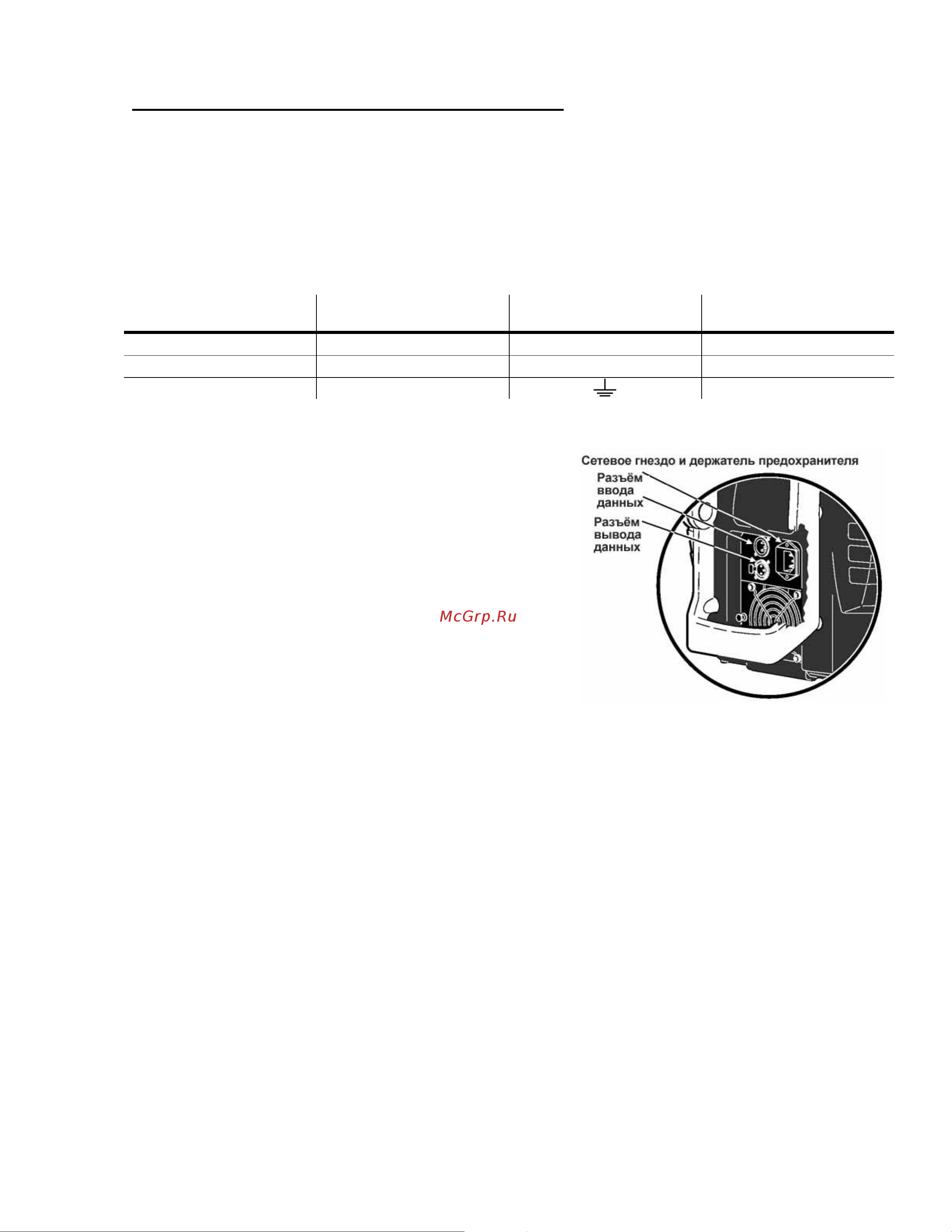

Руководство пользователя MX-10
8
УСТАНОВКА ВИЛКИ НА КАБЕЛЬ ПИТАНИЯ
На кабель электропитания может потребоваться установка вилки с заземлением, которая
подойдёт к используемой вами раздатке или электророзетке. Обратитесь за помощью к
квалифицированному электрику в случае возникновения каких-либо сомнений или вопросов по
правильному подключению прибора.
Следуя инструкциям производителя вилки, соедините жёлтый и зелёный провода с
заземлением, коричневый провод подключите к напряжению, а синий провод к нейтрали.
Приведённая ниже таблица, иллюстрирует некоторые схемы идентификации контактов.
Провод
Контакт
Маркировка
Цвет крепежного
винта
Коричневый
Напряжение
“L”
Жёлтый или медный
Синий
Нейтраль
“N”
Серебряный
Жёлтый/зелёный
Земля
Зелёный
ПОДАЧА НАПРЯЖЕНИЯ
Предупреждение! Силовые кабели должны быть
исправны, и соответствовать
электрическим параметрам
всех подключаемых устройств.
Важно! Подключение приборов
посредством диммеров может
повредить подключаемые
устройства.
1. Убедитесь в том, что силовые кабели исправны и
соответствуют электрическим параметрам всех
подключаемых устройств.
2. Подсоедините подготовленный силовой кабель к
сетевому гнезду прибора и к заземлённой розетке источника напряжения.
Установка
МЕСТОПОЛОЖЕНИЕ И ОРИЕНТАЦИЯ В ПРОСТРАНСТВЕ
МХ-10 может быть установлен в пространстве любым удобным вам способом. Он может быть
закреплён непосредственно на необходимой поверхности, может быть подвешен при помощи
кронштейна, либо установлен на горизонтальной поверхности.
Для обеспечения безопасной работы устройства, установите МХ-10 в месте, где:
зеркало будет находиться, по крайней мере, на расстоянии 0,3 метра от любой освещаемой
поверхности.
прибор будет находиться, по крайней мере, на расстоянии 0,1 метра от каких-либо горючих
материалов.
прибор будет защищён от попадания воды или влаги.
минимальное свободное пространство возле вентилятора и панели управления составляет,
как минимум, 0,1 метра.
поблизости нет легковоспламеняющихся материалов.
