Это примечание относится только к каналу 2, так как для полноценной эмуляции усилителя
серии Rectifier использована сложная схема. При установке регулятора MASTER на канале 2
ниже отметки перегруженный звук станет тонким и визгливым, без присущей
задействованной на выходе RECORD OUT схеме эмуляции гитарного кабинета плотности.
Для получения наилучшего звучания на хай-гейне необходимо соблюдать это условие при
настройке прибора к записи.

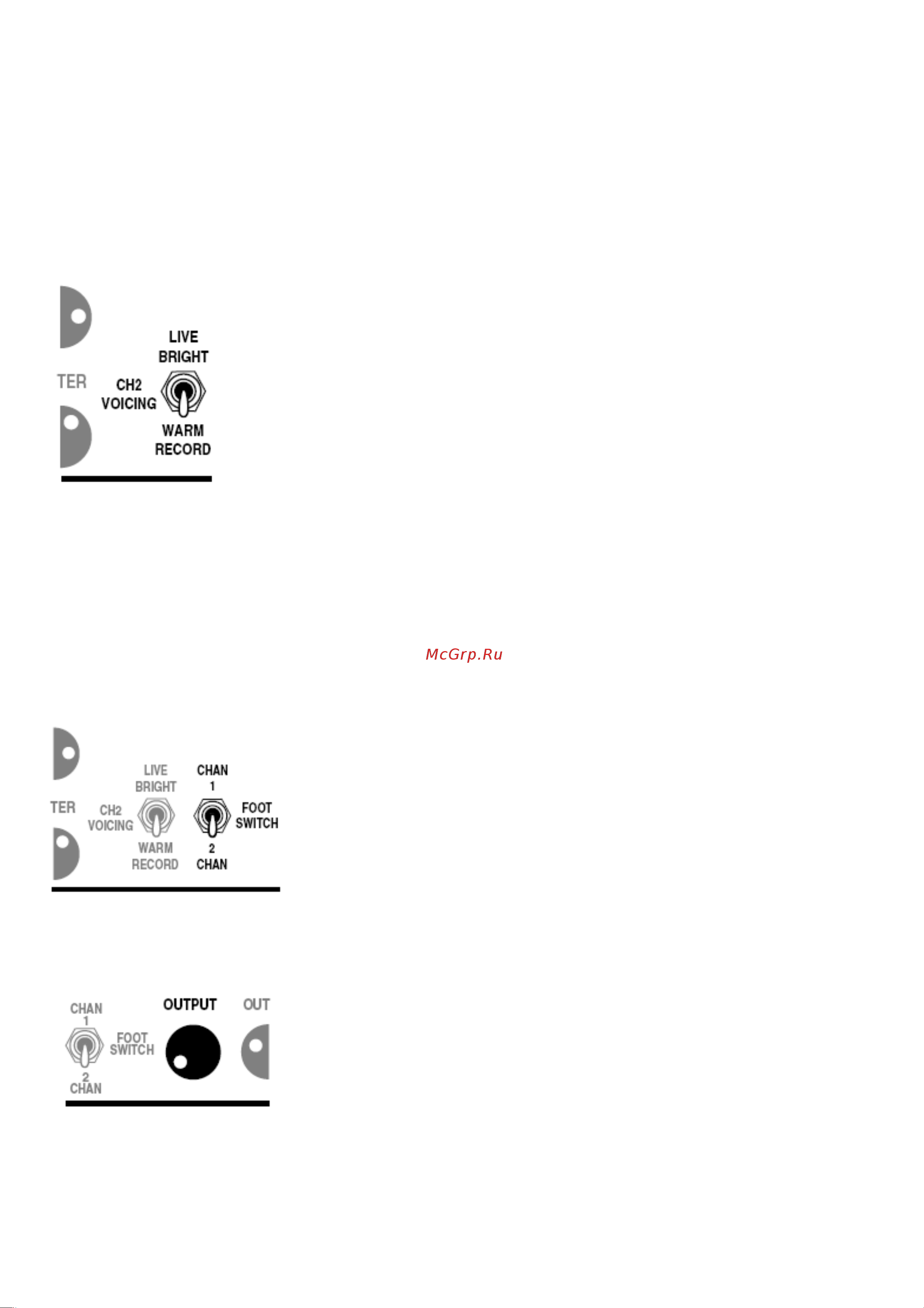

КАЛИБРОВКА ТЕМБРА: LIVE BRIGHT / WARM RECORD
Этот переключатель играет важную роль. От его положения зависит сигнальный тракт – либо
сигнал проходит через схему эмуляции кабинета напрямую в пульт и мониторы, либо сигнал
без дополнительной обработки подается на вход лампового усилителя
мощности, подключенного к гитарному кабинету. Структура сигнала в
обоих положениях переключателя принципиально различна и
адаптирована к разным условиям использования прибора – на сцене и в
студии. Подключить предусилитель к внешним звуковоспроизводящим
устройствам можно с помощью выходов LIVE OUT и RECORD OUT, но
при этом необходимо выбрать корректный режим работы прибора. Для
чистовой записи с концертного выступления без последующего
наложения рекомендуется перевести переключатель в нижнее положение
(соответствует надписи WARM RECORD) и увеличить PRESENCE на
усилителе мощности. К студийному звуку предъявляются более высокие
требования, чем к концертному, поэтому при подключении прибора напрямую в пульт
использование режима LIVE BRIGHT не рекомендуются.
* Режим LIVE BRIGHT предназначен для подключения прибора в усилитель мощности с
гитарным кабинетом.
* Режим WARM RECORD предназначен для записи в линию, при прямом подключении
прибора в пульт.
ПЕРЕКЛЮЧЕНИЕ КАНАЛОВ:
Этот трехпозиционный тумблер позволяет переключаться между каналами при отключенном
ножном переключателе. Расположение на передней панели
обеспечивает легкий доступ, что особенно важно при работе в
студии, когда прибор опутан проводами и вмонтирован в рэковую
стойку. Установка в среднее положение (соответствует надписи
FOOTSWITCH) передает управление переключением каналов
ножному переключателю.
RECORDING OUTPUT (уровень записи):
этот регулятор устанавливает уровень сигнала, подаваемого на разъемы RECORD OUT
задней панели прибора. Диапазон изменения амплитуды сигнала соответствует входному
номиналу студийных консолей. Во избежание перегрузки
линейного входа консоли рекомендуется устанавливать
умеренные значения уровня выходного сигнала прибора, между
9:00 и 2:00 по циферблату. Для этого регулятора использован
сдвоенный переменный резистор, что позволяет регулировать
уровень сигнала на обоих каналах RECORD OUT одновременно.
При этом допускается незначительная разница в уровнях сигнала
левого и правого каналов при положении регулятора ниже 9:00 часов. Подобного явления не
наблюдается в номинальной рабочей зоне между 9:00 и 2:00 часами. Если по каким-либо
причинам (например, установлен максимальный уровень гейна на канале 1) требуется
установить этот регулятор RECORDING OUTPUT на минимально возможное значение и
15
