Руководство по эксплуатации
5
ПОМНИТЕ! После установки плиты на место обязательно проверьте положение
гибкого шланга подвода газа (рис. 5). Он не должен проходить над дымоходом и
касаться задней стенки плиты. Во время работы духовки там возникает высокая
температура, которая может его повредить.
ПОМНИТЕ! После подсоединения плиты убедитесь в том, что горелки стола и ду-
ховки работают стабильно. Для этого необходимо зажечь горелки в положение
«максимальное пламя» и перевести через 5 сек. в положение «малое пламя», го-
релка не должна гаснуть. Проскок пламени не допускается. Затем перевести в по-
ложение «максимальное пламя». Отрыв пламени не допускается.
ВНИМАНИЕ! После установки плиты Вы можете удалить со стекла дверцы жароч-
ного шкафа декоративные и информационные наклейки. Зацепив уголок наклейки
удалите ее, возможно оставшийся клеевой слой уберите с помощью уайт-спирита.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
■ Газовая плита - это прибор для
приготовления пищи за счет образо-
вания тепла от сгорания газа в газо-
вых горелках. Горелки расположены
на рабочем столе плиты и в духовке.
Управление работой газовых горе-
лок осуществляется кранами. Для
зажигания горелок используется ин-
тегрированный розжиг. Для горения
газа необходим воздух помещения.
Устройство для отвода продуктов сго-
рания газа не предусмотрено.
Более подробное описание работы
составных частей плиты дано в соот-
ветствующих разделах данного руко-
водства по эксплуатации.
■ Ваша плита может иметь не все эле-
менты комфортности, указанные на
рисунке. Полная информация пред-
ставлена в таблице комфортности
плит на обложке данного руководства.
6. СТИЛЬ
■ Внешний вид плиты, формы видовых деталей, формы ручек управления, рисунки панели управ-
щиток
стол
горелка стола
панель управления
дверца духовки
запальное отверстие
направляющие
духовка
решётка

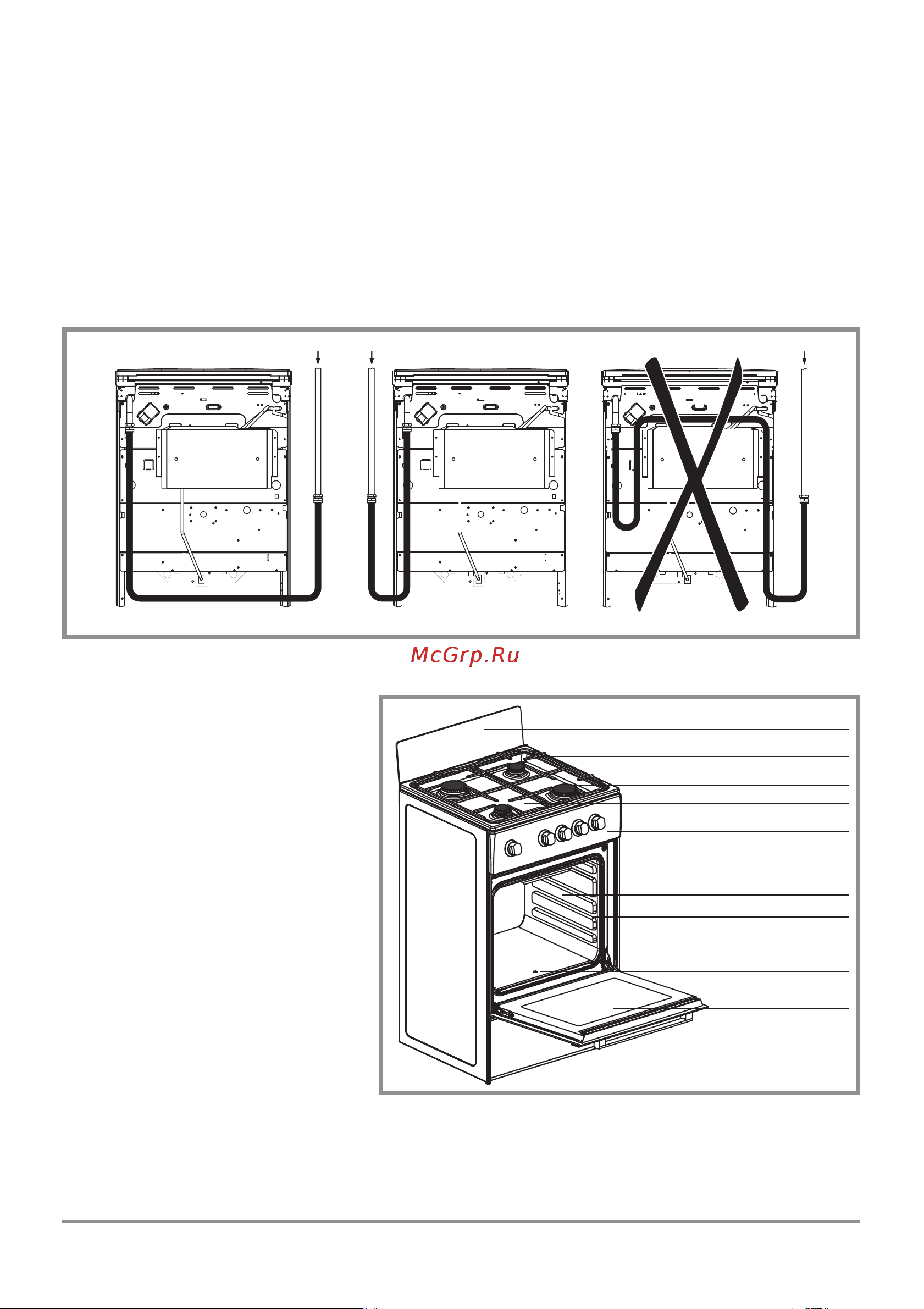

рис. 6
рис. 5
Подсоединение гибкого присоединительного рукава
!
!
!
Изображение представлено только
для наглядности.
ления могут отличаться от описанных в тексте данного руководства. Пожалуйста, перед
покупкой уточняйте информацию у продавца.
