Способ 2�

Пуск/Стоп с внешних клемм с использованием переключателей с фик-

сацией, задание частоты с внешнего потенциометра� (Двухпроводная схе-

ма управления)

A� Настройте параметры:

1. Параметру «F0�00» присвойте значение «1» (задание частоты с внешнего по-

тенциометра).

2. Параметру «F0�02» присвойте значение:

• Если нужен реверс электродвигателя «1001» (двухпроводная схема

управления с реверсом).

• Если не нужен реверс электродвигателя «1101» (двухпроводная схема

управления без реверса).

3. Параметру «F1�08» присвойте значение «11» («ПУСК/СТОП»).

4. Параметру «F1�09» присвойте значение «12» («РЕВЕРС»).

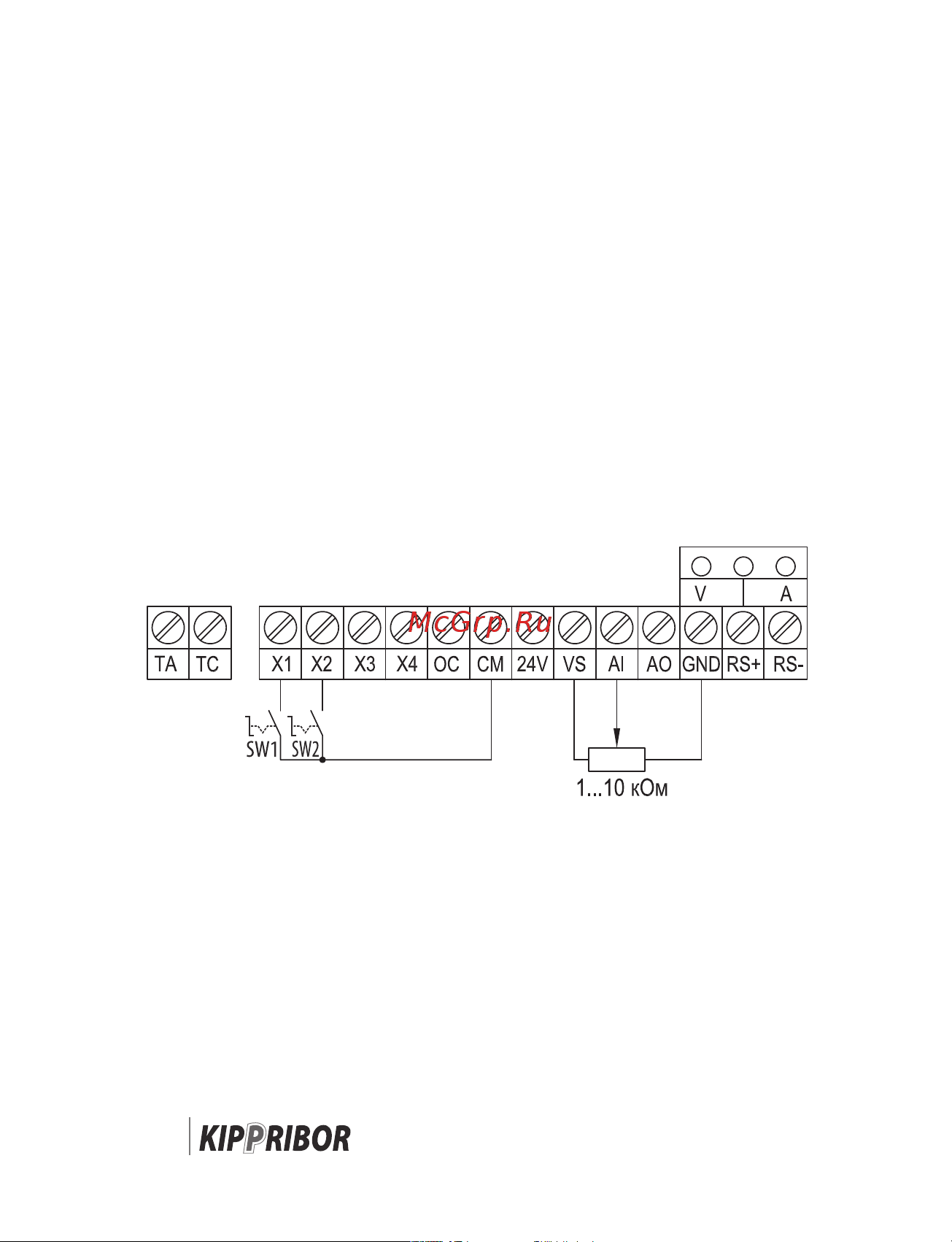

B� Подключите переключатели и потенциометр:

Управление:

Схема подключения:

• Команда «ПУСК/СТОП» – переключатель SW1

• Команда «РЕВЕРС/СТОП» – переключатель SW2

• Изменение частоты – потенциометр 1…10 кОм
