Вариант 3� Пуск/Стоп с внешних клемм с использованием кнопок без

фиксации, задание частоты с внешнего потенциометра� (Трехпроводная

схема управления)

А� Настройте параметры:

1. Параметру «F0�00» присвоить значение «1» (задание частоты с внешнего по-

тенциометра).

2. Параметру «F0�02» присвоить значение:

• Если нужен реверс электродвигателя «1021» (трехпроводный режим

управления с реверсом).

• Если не нужен реверс электродвигателя «1121» (трехпроводный режим

управления без реверса).

3. Параметру «F1�08» присвоить значение «11» («ПУСК»).

4. Параметру «F1�09» присвоить значение «12» («РЕВЕРС»).

5. Параметру «F1�10» присвоить значение «9» («СТОП»).

B� Подключите кнопки и потенциометр:

Управление:

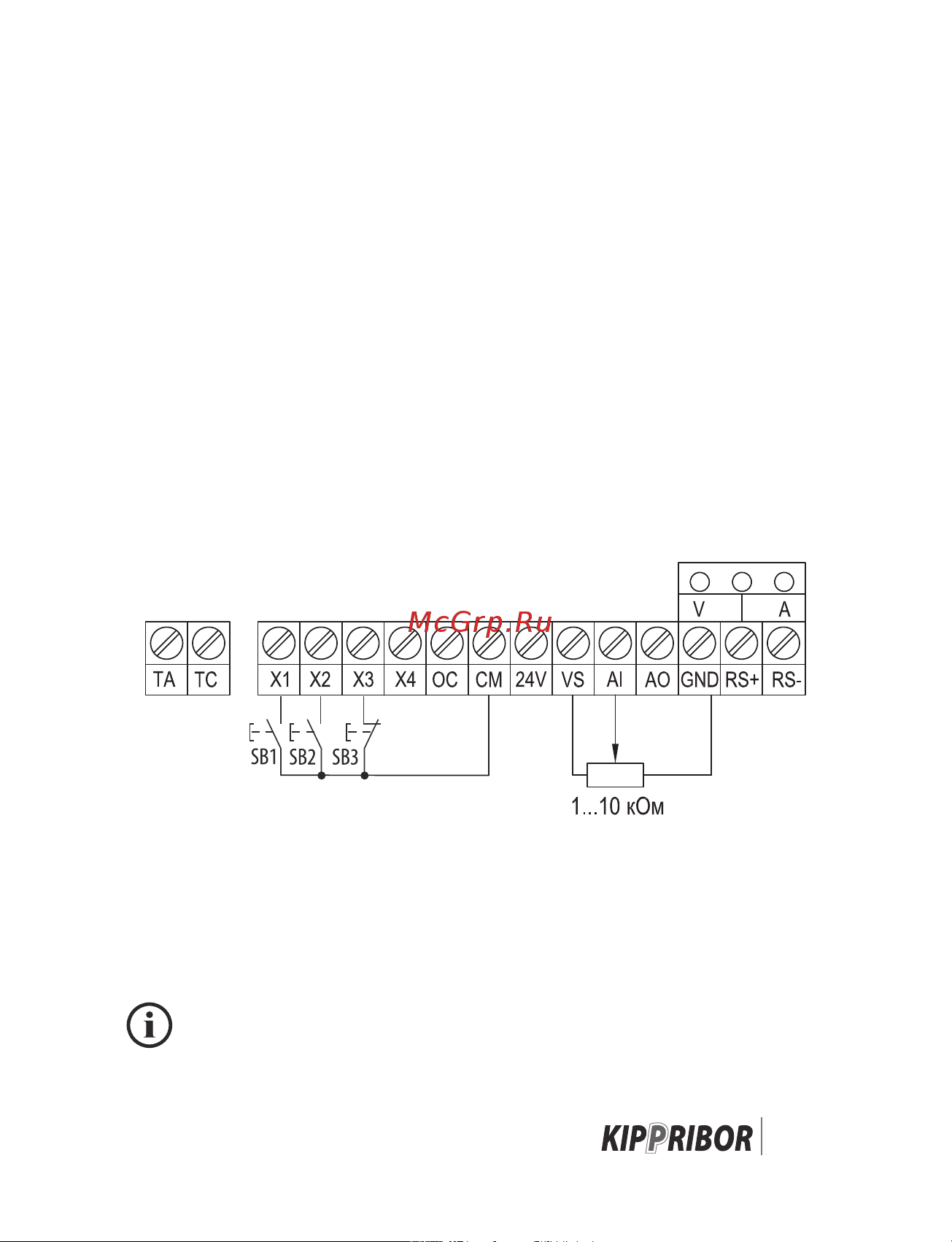

Схема подключения:

• Команда «ПУСК» – кнопка SВ1

• Команда «РЕВЕРС» – кнопка SВ2

• Команда «СТОП» – кнопка SВ3

• Изменение частоты – потенциометр 1…10 кОм

• Если после подачи команды «ПУСК» электродвигатель вращается

не в ту сторону, в которую Вы ожидали, то отключите питание пре-

образователя частоты и поменяйте местами два любых провода на

клеммах U, V, W.
