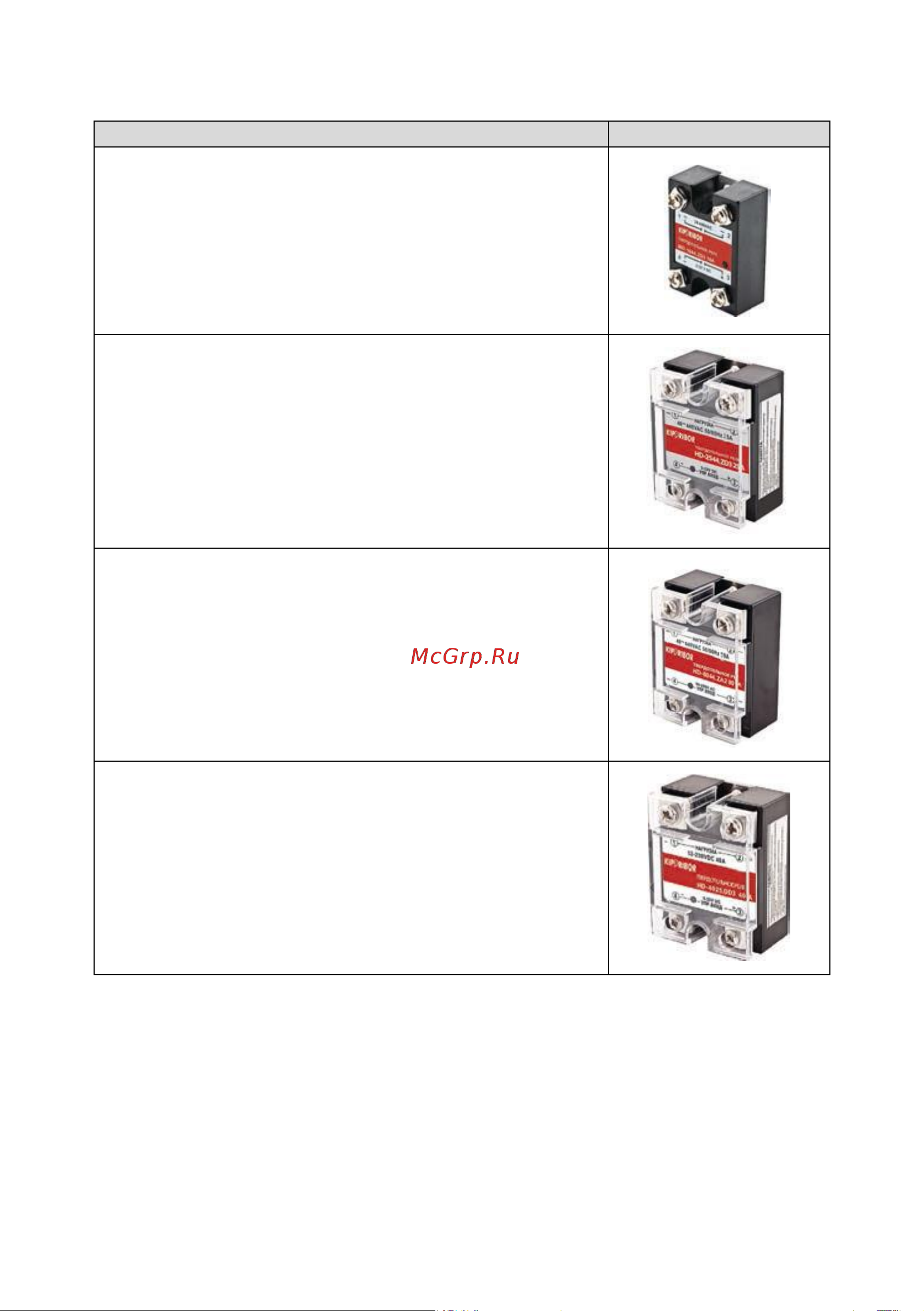

Таблица 1 – модельный ряд ТТР KIPPRIBOR
Описание
Внешний вид
Серия: MD-●●44.ZD3 в малогабаритном корпусе.
Применение: для маломощной нагрузки.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC).
Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.
Диапазон коммутируемого тока: 0,02…15 А.
Диапазон коммутируемого напряжения: 24…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: HD-●●44.ZD3 в стандартном корпусе.
Применение: общепромышленное.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC).
Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.
Диапазон коммутируемого тока: 0,1…40 А.
Диапазон коммутируемого напряжения: 40…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: HD-●●44.ZA2 в стандартном корпусе.
Применение: общепромышленное.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC) / тиристор.
Управляющий сигнал: дискретный сигнал напряжения 90…250 VAC.
Диапазон коммутируемого тока: 0,1…40 А.
Диапазон коммутируемого напряжения: 40…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: HD-●●25.DD3 специальная серия в стандартном корпусе.
Применение: для коммутации цепей постоянного напряжения.
Коммутируемое напряжение: постоянное (DC).
Силовой переключающий элемент: транзистор.
Управляющий сигнал: дискретный сигнал напряжения 5…32 VDC.
Диапазон коммутируемого тока: 0,002…40 А.
Диапазон коммутируемого напряжения: 12…250 VDC.
Номинальное напряжение нагрузки: 12 / 24 / 60 / 220 VDC.
