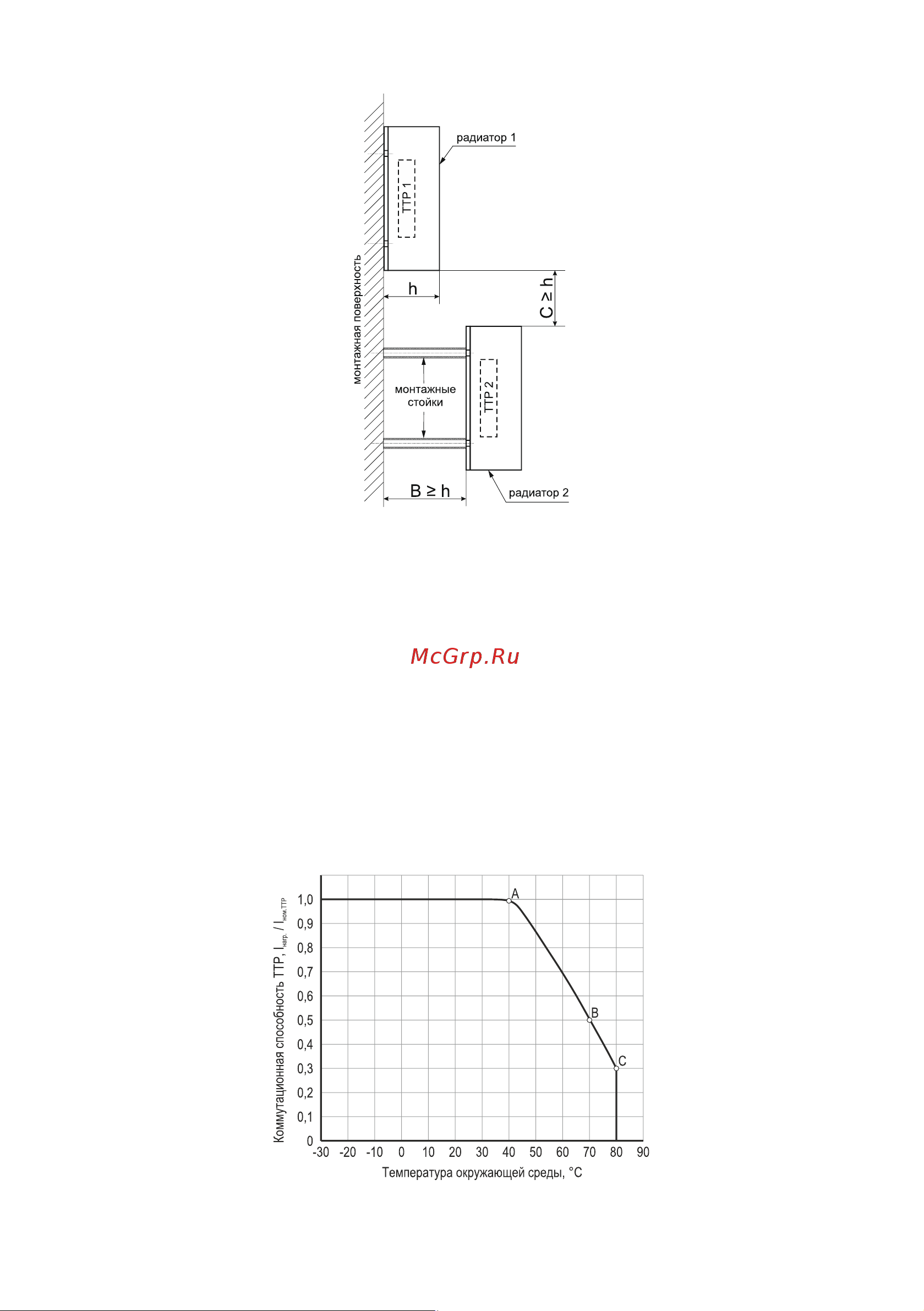

Рисунок 61 – схема размещения ТТР при монтаже друг над другом
Также не следует размещать ТТР близко с другими элементами, смонтированными в
шкафу (трансформаторы, частотные регуляторы, кабельные лотки и т. п.) так как такой монтаж
ведет к затруднению теплоотдачи и реле, и соседних устройств.
5.2 Требования к условиям окружающей среды
Рабочие условия эксплуатации ТТР KIPPRIBOR: в закрытых взрывобезопасных помеще-
ниях, без паров агрессивных жидкостей и газов, температура окружающего воздуха -30…+70 °С,
атмосферное давление 84…106,7кПа, относительная влажность не более 80 % при температуре
не выше 25 ° С, без конденсации влаги.
Несмотря на широкий температурный диапазон, коммутационная способность ТТР сильно
зависит от температуры окружающей среды. Ниже представлен график зависимости макси-
мально допустимого тока реле от температуры окружающей среды или основания реле.
Рисунок 62 – зависимость тока реле от температуры окружающей среды (основания ТТР).
