4.4.3 ТТР с фазовым управлением
Твердотельные реле с фазовым управлением позволяют изменять величину выходного
напряжения на нагрузке и применяются для выполнения регулировки мощности нагревательных
элементов, регулировки уровня яркости свечения ламп накаливания и других подобных задач.

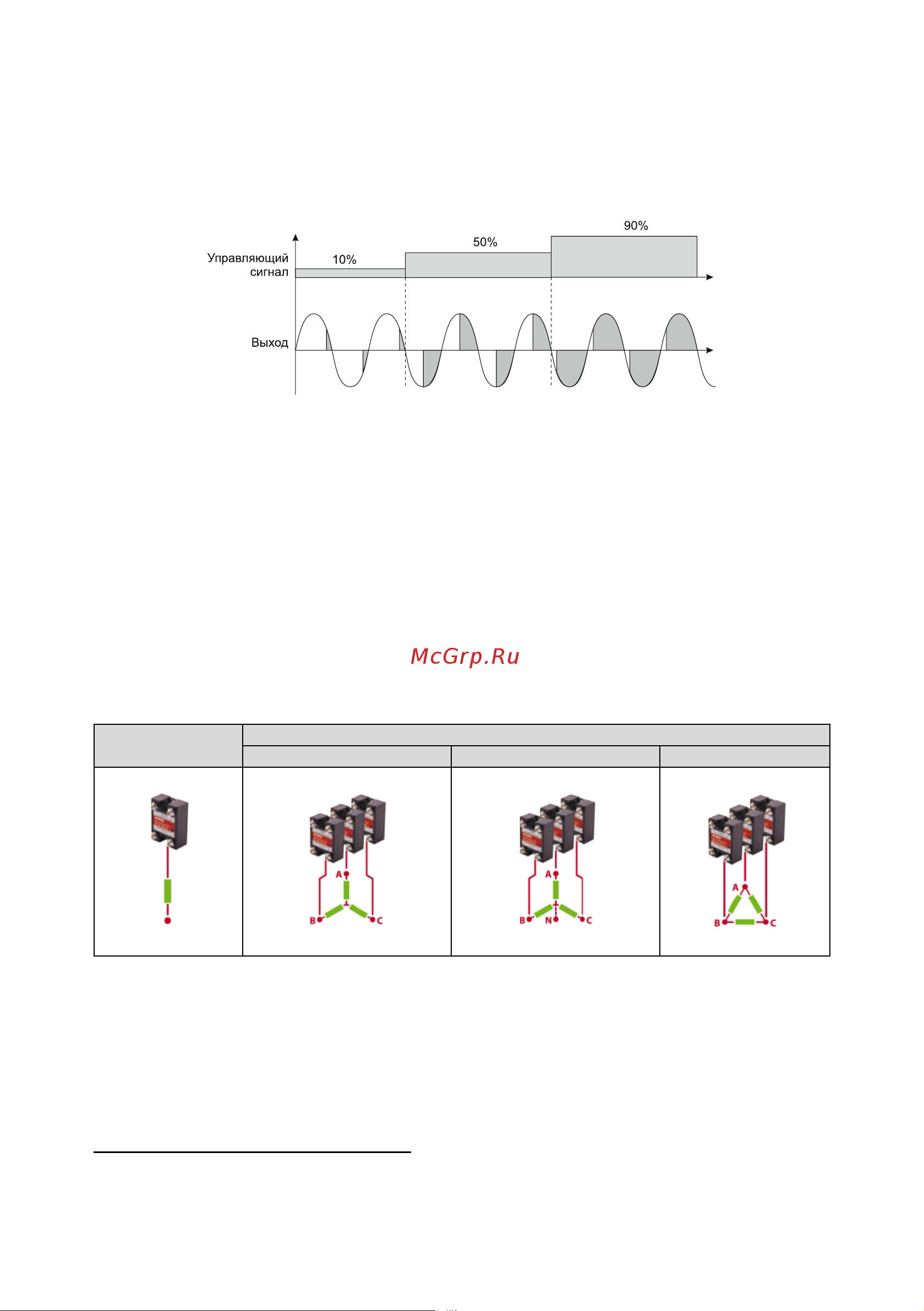

Рисунок 48 – диаграмма срабатывания ТТР с фазовым управлением
4.5 Допустимые схемы коммутации
В линейке ТТР KIPPRIBOR представлены как однофазные, так и трехфазные модифика-
ции.
Однофазные модификации используют для управления однофазной нагрузкой. Однако,
допускается для коммутации трехфазной нагрузки использовать отдельные однофазные ТТР по
одному для каждой фазы. А при потребляемом токе более 90 А это даже рекомендуется. Таким
образом, однофазные реле способны управлять как однофазной нагрузкой, так и нагрузкой трех-
фазной со схемами подключения «звезда», «звезда с нейтралью», «треугольник» (кроме серий
HD-●●25.DD3, HD-●●44.VA / 22.10U / 25.LA).
Таблица 49 – схемы коммутации для однофазных реле
Однофазная
нагрузка
Трехфазная нагрузка
«звезда»
«звезда с нейтралью»
«треугольник»
В трехфазных модификациях все три фазы являются управляемыми
1
, что позволяет ком-
мутировать с их помощью трехфазную нагрузку либо три группы однофазных нагрузок одновре-
менно. Для трехфазных ТТР применимы любая из схем подключения: «звезда», «звезда с
нейтралью» и «треугольник».
1
- Некоторые производители ТТР для удешевления делают управляемыми только две фазы трехфазного реле, а тре-
тью шунтируют перемычкой. Такое решение не позволяют коммутировать однофазную нагрузку либо трехфазную по
схеме «звезда с нейтралью».
