62

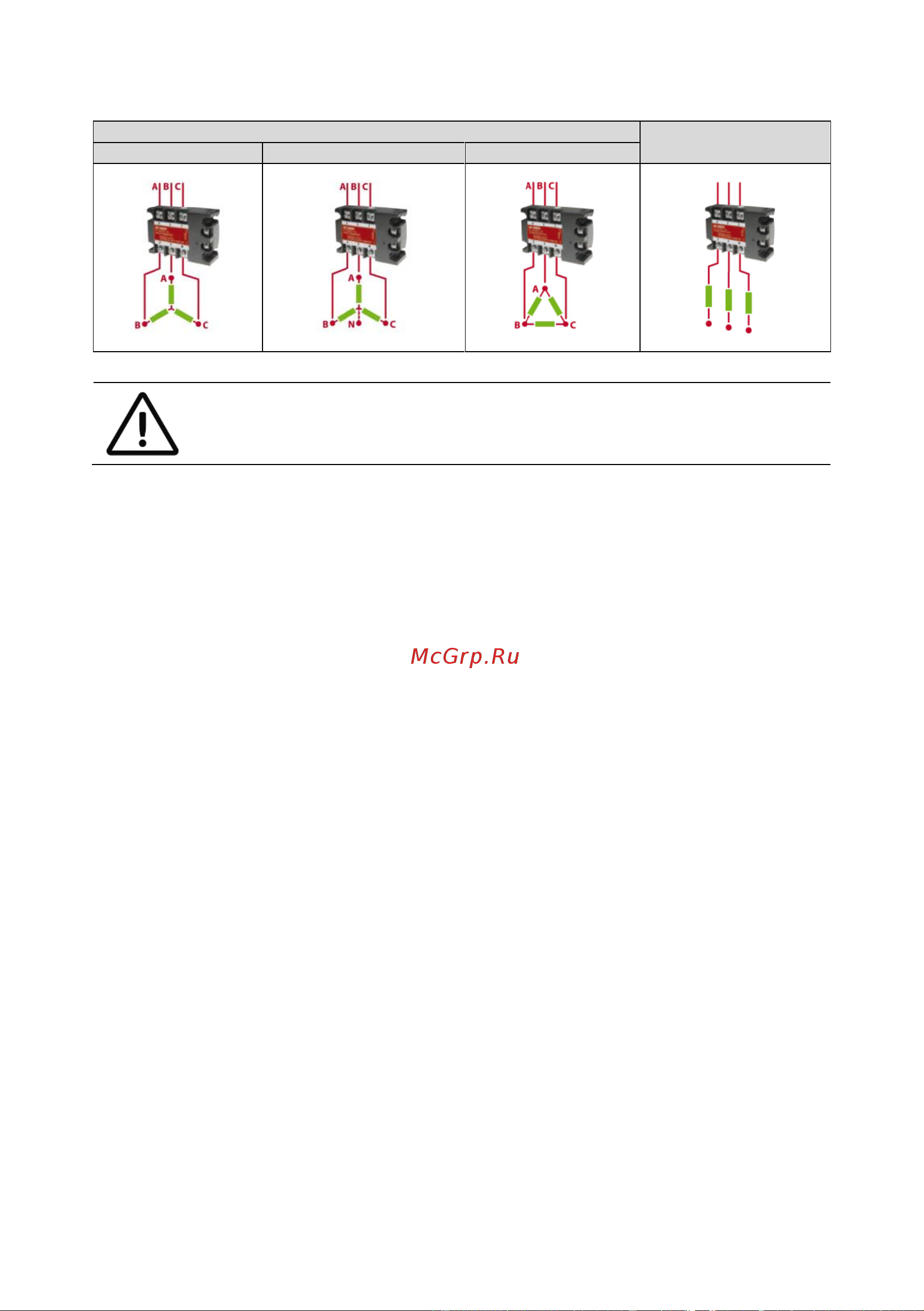

Таблица 50 – схемы коммутации для трехфазных реле
Трехфазная нагрузка
Однофазная нагрузка
(три группы)
«звезда»
«звезда с нейтралью»
«треугольник»
Схема соединения «звезда» без нейтрали не рекомендуется к применению совместно с
трехфазным ТТР, поскольку она не обеспечивает равномерности распределения
нагрузки по фазам как в рабочем, так и в аварийном режиме, а, следовательно, правиль-
ный выбор трехфазного ТТР в данном случае затруднен.
4.6 Алгоритм подбора ТТР под конкретную задачу
Алгоритм подбора ТТР заключается в последовательном выполнении трех пунктов:
1. Определите серию реле, исходя из типа напряжения питания (однофазное или трех-
фазное, постоянного либо переменного тока), требуемого типа сигнала управления
(дискретный постоянного или переменного тока, либо аналоговый).
2. Выберете модификацию с таким номинальным током, значение которого не ниже тока
нагрузки в любом режиме работы нагрузки. Иными словами, при выборе номинального
тока реле руководствуемся не номинальным током нагрузки, а пиковым током нагрузки
(пусковым током, током максимальной нагрузки, током перегрузки и т.д.).
3. Для подобранного твердотельного реле по таблицам [51] и [52] выберете необходимый
радиатор охлаждения и вентилятор (если требуется), исходя из рабочего тока нагрузки,
подключенной к реле.
4.6.1 Общие рекомендации по выбору ТТР
Наибольшую опасность для твердотельного реле в процессе эксплуатации представляет
его перегрев, вызванный либо перегрузкой по току, либо пренебрежением мерами, направлен-
ными на охлаждение реле (применение радиаторов, вентиляторов). Нагрев ТТР при коммутации
нагрузки обусловлен электрическими потерями на силовых полупроводниковых элементах. Уве-
личение температуры накладывает ограничение на величину коммутируемого тока, поскольку
чем выше температура твердотельного реле, тем меньший ток оно способно коммутировать.
Нагрев основания ТТР до температуры в 40° C не вызывает существенного ухудшения рабочих
параметров, а нагрев до 70° С существенно снижает допустимую величину коммутируемого тока.
При нагреве основания ТТР до 80° возникает перегрев коммутационного ключа, нагрузка может
отключаться не полностью, а само ТТР перейти в неуправляемый режим работы и выйти из
строя. Работа реле при температуре более 60° С ведет к сокращению эксплуатационного ре-
сурса.
Ток реле, обозначенный на заводской табличке указан исходя из условия, что температура
основания ТТР не превышает 40° C.
