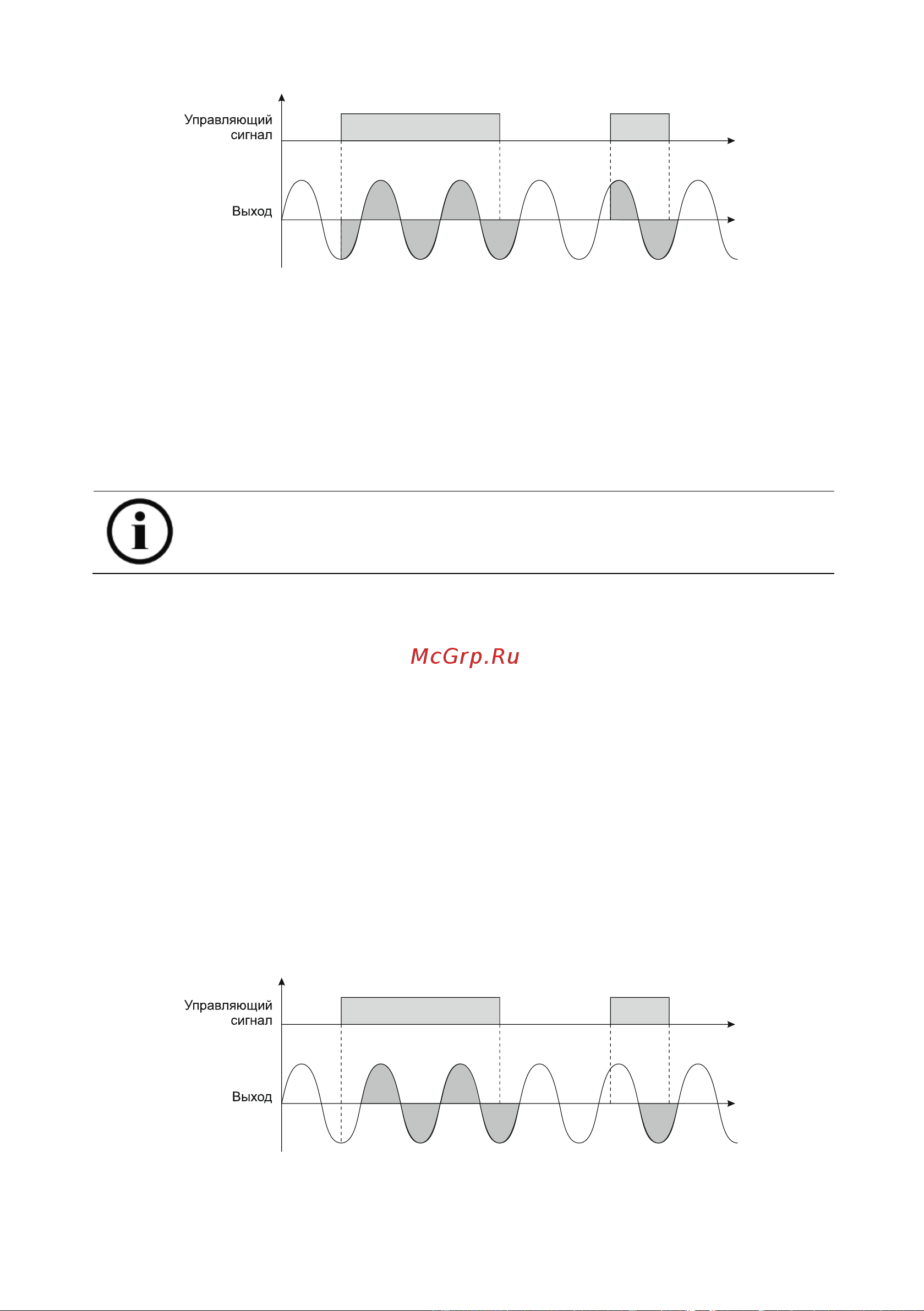

Рисунок 46 – диаграмма срабатывания ТТР мгновенного включения

Напряжение на выходе твердотельного реле данного типа появляется одновременно с по-

дачей управляющего сигнала (время задержки не превышает 1 мс), то есть практически мгно-

венно (подача питания на нагрузку возможна на любом участке синусоидального напряжения).

Характерные особенности такого способа коммутации – высокая вероятность возникнове-

ния импульсных помех и начальных бросков тока при коммутации. После включения такое твер-

дотельное реле функционирует как обычное ТТР с контролем перехода через ноль.

Информация о ТТР мгновенного переключения представлена в данном руководстве спра-

вочно. В ассортименте ТТР KIPPRIBOR отсутствуют реле с таким способом коммутации.

4.4.2 ТТР с контролем перехода напряжения через «0»

Твердотельные реле с контролем перехода через ноль применяются для коммутации:

• Резистивных нагрузок: (электрических нагревательных элементов (ТЭНов), ламп нака-

ливания и т.п.),

• Емкостных нагрузок: (например, помехоподавляющих сглаживающих фильтров, имею-

щих в своем составе конденсаторы),

• Слабоиндуктивных нагрузок: (катушек соленоидов, клапанов и т.п.).

При подаче управляющего сигнала на твердотельное реле с контролем перехода через

ноль, напряжение на его выходе появляется в момент первого пересечения линейным напряже-

нием нулевого уровня.

Особенности ТТР с контролем перехода напряжения через «0»: небольшие начальные

броски тока, более низкий уровень создаваемых электромагнитных помех и, как следствие, уве-

личение срока службы коммутируемых нагрузок.

В то же время ТТР с контролем перехода через ноль не могут коммутировать высокоин-

дуктивную нагрузку, когда cos φ<0,5 (например, трансформаторы на холостом ходу).

Рисунок 47 – диаграмма срабатывания ТТР с контролем перехода через ноль
