реле» и препятствует нормальному отводу тепла от твердотельного реле. Неравномерный слой

приводит к образованию между поверхностями реле и радиатора ещё большего количества воз-

душных пустот и резко повышает тепловое сопротивление перехода. Оптимальным считается

слой теплопроводной пасты до 40 мкм, когда через слой термопасты видна структура поверхно-

сти радиатора, поскольку этого вполне достаточно для покрытия шероховатости поверхностей.

Целесообразно наносить пасту на радиатор с использованием ровного металлического шпателя,

добиваясь распределения пасты пропорционально дефектам поверхности. Нанесение пасты на

радиатор эффективнее по причине большей неровности его поверхности по сравнению с осно-

ванием реле. После установки реле на радиатор с нанесенной термопастой необходимо осуще-

ствить «притирку» поверхностей. Притирка совершается небольшими колебательными движени-

ями (до 5 мм, но без взаимного отрыва поверхностей!) с одновременным прижимом реле к ради-

атору. Только после этого можно совершать фиксацию реле на радиаторе винтами.

При монтаже всегда используйте крепежные винты с целью максимально плотного приле-

гания поверхностей ТТР и радиатора.

При установке радиатора охлаждения внутри оборудования либо монтажного шкафа поза-

ботьтесь о том, чтобы ничто не препятствовало естественной циркуляции воздуха через радиа-

тор охлаждения. Следует также принять во внимание, что площадь поперечного сечения вход-

ных и выходных решеток шкафа должна быть не меньше площади поперечного сечения радиа-

тора (радиаторов). Всегда располагайте радиатор охлаждения таким образом, чтобы потоки

естественной циркуляции воздуха проходили вдоль рёбер охлаждения радиатора (снизу-вверх)

или в любом положении при наличии принудительного обдува с помощью вентилятора охлажде-

ния, в противном случае эффективность применения радиатора заметно снизится. Если радиа-

торы снабжены вентиляторами, то производительность системы вентиляции шкафа управления

должна быть не менее суммарной производительности всех вентиляторов, установленных в

шкафу.

Для разных серий твердотельных реле на радиаторах серии РТР имеются разные поса-

дочные отверстия. Типы допустимых к установке на конкретный радиатор реле указаны в Таб-

лицах [51] и [52].

5.1.2 Установка нескольких ТТР с радиаторами в одном шкафу управления

При установке нескольких реле с радиаторами в одном шкафу нужно принять меры к тому,

чтобы они не затрудняли теплоотдачу друг друга. При расположении ТТР в одном ряду следует

расстояние между радиаторами (D) принимать величиной не менее 0,7 от ширины большего ра-

диатора (А2).

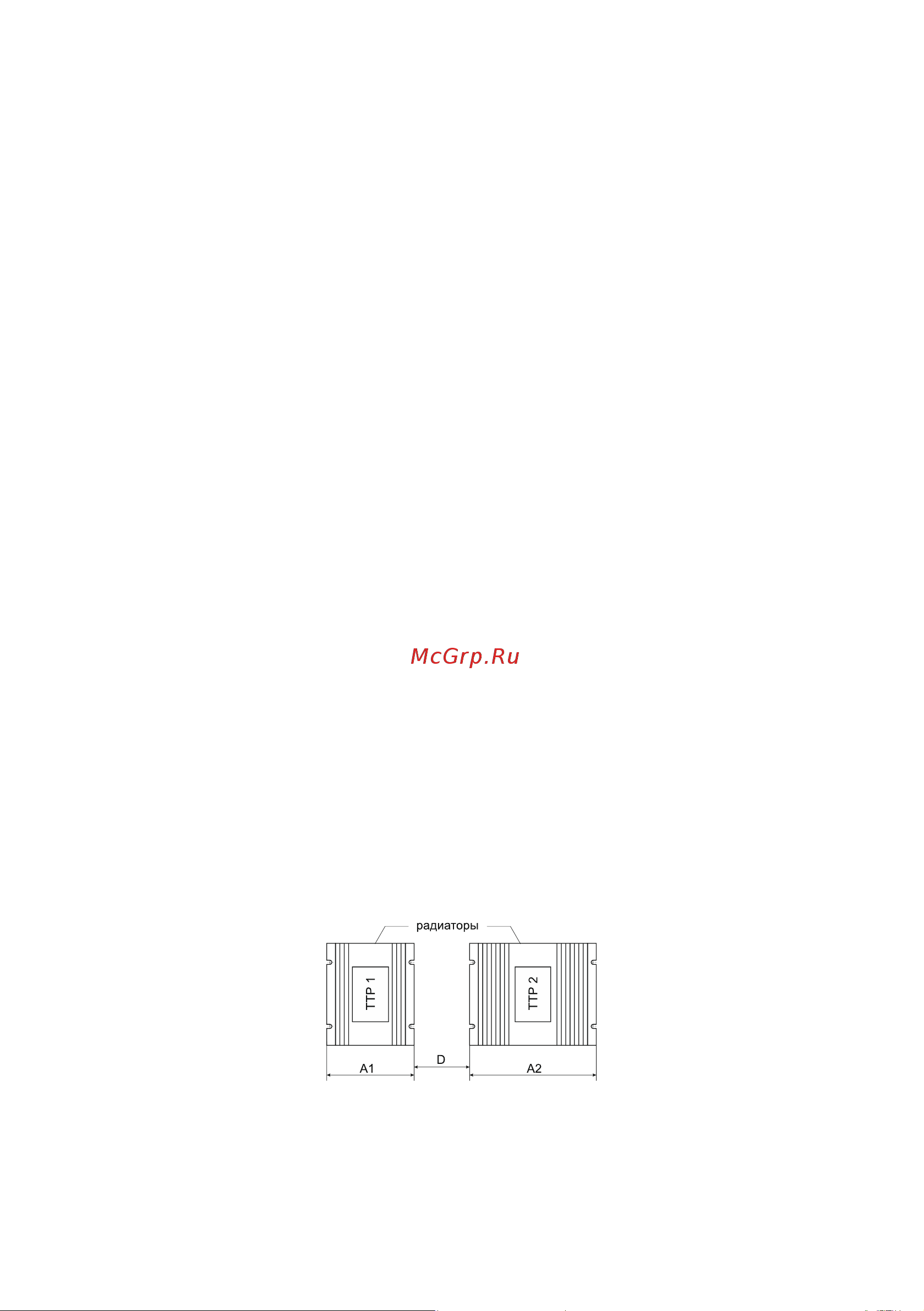

Рисунок 60 – схема размещения ТТР при монтаже в одном ряду

При расположении ТТР друг над другом необходимо нижнее устройство поднимать над

поверхностью установки на расстояние не менее высоты верхнего (B ≥ h) и расстояние по вер-

тикали между рядами ТТР также выдерживать не менее высоты верхнего.
