48
3.8.3 Габаритные размеры

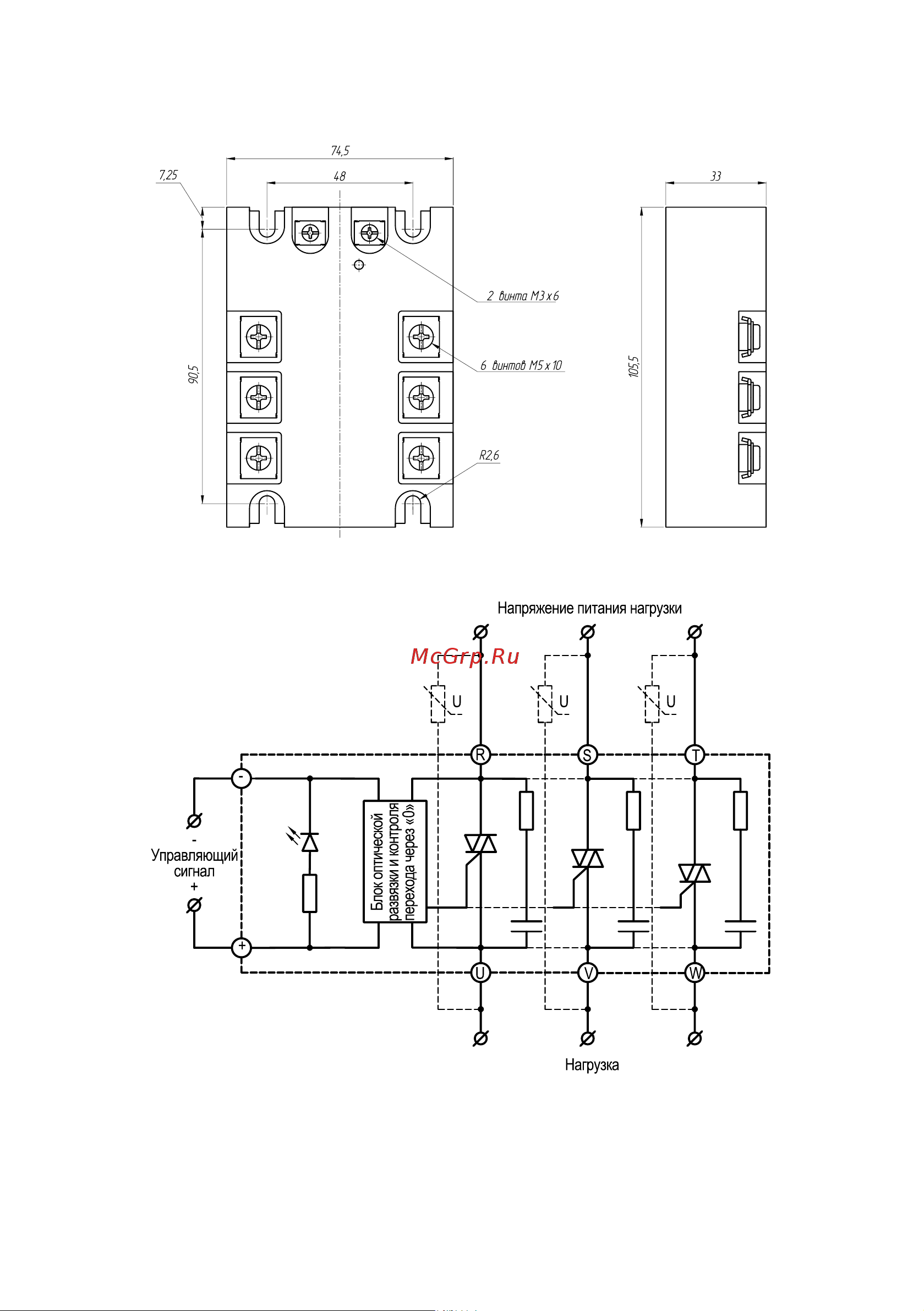

Рисунок 29 – габаритные и установочные размеры ТТР серий HT-●●44.ZD3 / ZA2
3.8.4 Схемы подключения
Рисунок 30 – схема подключения ТТР серии HT-●●44.ZD3 (≤ 40 A)
