Kippribor SBDH-12044.ZD3 Руководство по эксплуатации онлайн [49/78] 656902
![Kippribor SBDH-12044.ZD3 Руководство по эксплуатации онлайн [49/78] 656902](/views2/1872466/page49/bg31.png)
50

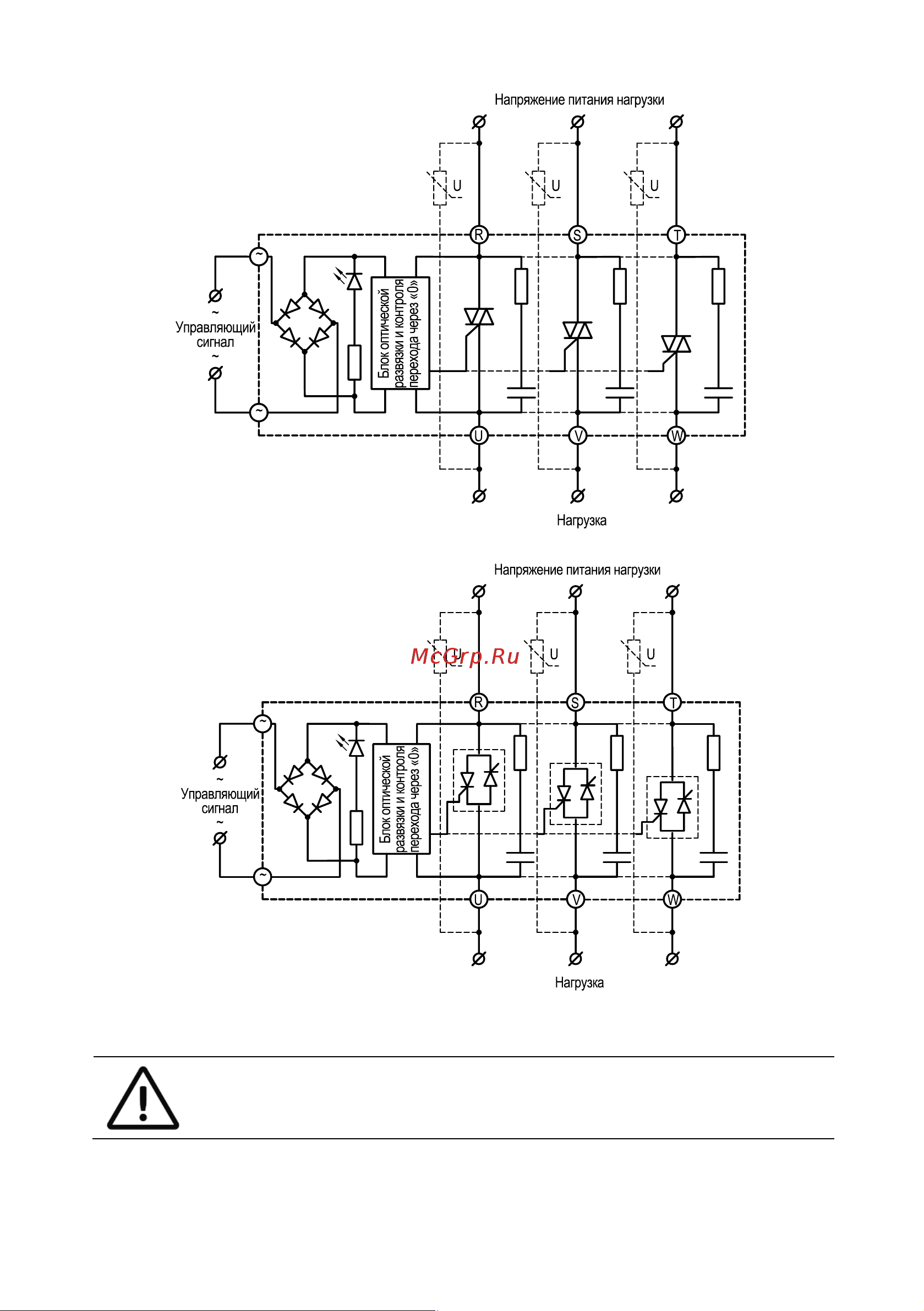

Рисунок 33 – схема подключения ТТР серии HT-●●44.ZA2 (≤ 40 A)
Рисунок 34 – схема подключения ТТР серии HT-●●44.ZA2 (≥ 60 A)
При управлении индуктивной нагрузкой необходимо установить варистор параллельно
цепи нагрузки
