Русэлт ИДП-1-3/1-15-380-Д [21/56] Каждый ибп подключается к своему независимому аккумулятрному модулю примечание при параллельной работе ибп система не будет работать с одним аккумуляторным модулем в противном случае система будет выдавать ошибку таблица 9

Источник бесперебойного питания трехфазный 1

Источник бесперебойного питания ибп предназначен для надежной защиты электрооборудования пользователя от любых неполадок в сети включая искажение или пропадание напряжения сети а также подавление высоковольтных импульсов и высокочастотных помех пос 4

Назначение изделия 4

Описание и работа изделия 4

G zzz yyy w х n и д п 5

Структура условного обозначения 5

Идп 1 6

Идп 1 3 1 10 380 исп а д та тд 6

Идп 1 3 1 15 380 исп а д та тд 6

Идп 1 3 1 20 380 исп а д та тд 6

Идп 1 3 1 30 380 исп а д 6

Модель ибп 6

Технические характеристики типы и основные технические характеристики ибп приведены в таблице 1 таблица 1 6

Идп 1 7

Идп 1 3 1 10 380 исп а д та тд 7

Идп 1 3 1 15 380 исп а д та тд 7

Идп 1 3 1 20 380 исп а д та тд 7

Идп 1 3 1 30 380 исп а д 7

Модель ибп 7

Аб аккумуляторные батареи предназначены для обеспечения резервным питанием ибп 8

Байпас bypass автоматически обеспечивает альтернативный путь для подключения нагрузки непосредственно к сети при перегрузке перегреве и выходе из строя одного из узлов ибп 8

Входной сетевой фильтр обеспечивает подавление выбросов напряжения при переходных процессах в сети и осуществляет фильтрацию высокочастотных помех 8

Выпрямитель и корректор коэффициента мощности обеспечивают преобразование напряжения сети переменного тока в стабилизированное напряжение постоянного тока обеспечивая при этом практически синусоидальную форму тока потребляемого из сети это позволяе 8

Зарядное устройство обеспечивает заряд аб при работе ибп в сетевом режиме в качестве аб используются последовательно включенные герметичные необслуживаемые свинцово кислотные аккумуляторы 8

Инвертор преобразует напряжение постоянного тока в синусоидальное напряжение с частотой 50 гц силовые транзисторы инвертора коммутируются с частотой 19 кгц обеспечивая высокую надежность и точность формирования выходного напряжения энергия постоя 8

Преобразователь dc dc обеспечивает повышение напряжения аккумуляторной батареи аб до уровня необходимого для надежной работы инвертора 8

Состав изделия 8

Устройство и принцип работы 8

Устройство и работа 8

Устройство представляет собой онлайновый источник бесперебойного питания с двойным преобразованием с трехфазным входом и однофазным выходом 8

На передней панели ибп расположены четыре светодиодных индикатора которые отображают режимы работы ибп расположение показано на рисунке 2 соответствие светодиодных индикаторов режимам работы ибп приведено в таблице 2 9

На передней панели ибп расположены четыре светодиодных индикатора которые отображают режимы работы ибп расположение показано на рисунке 2 соответствие светодиодных индикаторов режимам работы ибп приведено в таблице 2 рисунок 2 жк дисплей и светодиодные индикаторы таблица 2 9

Функции и работа кнопок жк дисплея представлены в таблице 3 9

Функции и работа кнопок жк дисплея представлены в таблице 3 таблица 3 9

В таблице 4 приведено описание индикаторов жк дисплея 10

На рисунке 3 показан экран жк дисплея с обозначением индикаторов 10

Рисунок 3 экран жк дисплея ибп рисунок 3 экран жк дисплея ибп в таблице 4 приведено описание индикаторов жк дисплея таблица 4 10

Обозначения используемые в меню жк дисплея приведены в таблице 5 11

Продолжение таблицы 4 11

В таблице 6 показана задняя панель с указанием разъемов в зависимости от модели и исполнения ибп 12

Таблица 5 12

Таблица 6 13

Разъем rs 232 2 разъем usb 3 разъем аварийного отключения питания 4 порт распределения тока для ибп с параллельной работой 5 порт параллельной работы для ибп с параллельной работой 6 слот для snmp адаптера 7 переключатель байпаса 8 порт для внешнего переключателя байпаса в данных исполнениях неприменимо 9 входной автомат 10 выходной автомат 11 выходные розетки для подключения нагрузок 12 входные выходные клеммы 13 выходные клеммы для подключения ответственных нагрузок 14 выходные программируемые клеммы для подключения определенных видов нагрузок l2 n2 15 клеммы для соединения внешних батарей для ибп под внешние аб 16 входные клеммы 17 клеммы заземления 18 выходной автомат модуля аб в данных исполнениях неприменимо 19 входной автомат байпаса 14

Внимательно прочитайте руководство по эксплуатации перед установкой оборудования 15

Дату изготовления допускается указывать только в паспорте содержание маркировки может быть в соответствии с требованиями договора на поставку 15

Изделие поставляется заказчику в картонной упаковке 15

Использование по назначению 15

Маркировка 15

Маркировка транспортной тары должна быть выполнена в соответствии с гост 14192 и содержать манипуляционные знаки а также дополнительные информационные знаки нанесённые на грузовое место 15

На каждом ибп имеется табличка на которой указаны 15

На сертифицированных изделиях должен наноситься знак соответствия согласно требованиям нормативных документов страны выдавший сертификат 15

Не допускается установка изделия в местах не обеспечивающих воздухообмена достаточного для естественного охлаждения нагревающихся частей ибп а также на расстоянии менее 1 м от отопительных систем 15

Обращайте внимание на индикацию ибп аварийную сигнализацию при работе изделия 15

При отгрузке с завода изделие должно быть упаковано так чтобы исключалась возможность перемещения внутри тары а также была обеспечена защита от воздействия климатических факторов внешней среды ку 2 по гост 23216 7в 15

Упаковка 15

Эксплуатационные ограничения 15

В случае возгорания в непосредственной близости от ибп пользуйтесь порошковыми огнетушителями при использовании жидкостных огнетушителей существует опасность поражения электрическим током 16

Выход ибп находится под напряжением когда сетевой кабель питания подключен к сети для полной изоляции и обесточивания выхода ибп необходимо отключить его с помощью нажатия на кнопку вкл а затем отключить сетевой кабель питания от сети 16

Если изделие вышло из строя или сработала аварийная сигнализация свяжитесь с предприятием изготовителем или с сервисным центром 16

Запрещается замыкать положительный и отрицательный электроды аккумулятора существует опасность возгорания ожогов 16

Не вскрывайте и не разбивайте аккумуляторы электролит внутри аккумулятора очень ядовит и вреден для кожи и глаз 16

Не загораживать пути вентиляции для ибп 16

Не подключайте к выходной розетке ибп бытовую технику такую как фен и т д 16

Не подключайте к выходной розетке ибп устройства которые могут создавать перегрузку для ибп например лазерный принтер а также устройства пусковые токи которых превышают номинальный ток ибп это может привести к выходу из строя ибп 16

Не размещайте аккумуляторы вблизи любых источников тепла не сжигайте аккумуляторы т к при этом существует опасность взрыва 16

Не устанавливайте ибп в местах где на него будут попадать прямые лучи солнца или рядом с нагревателями 16

Не устанавливайте ибп около воды или в местах с влажным воздухом 16

Необходимо бережно обращаться с изделием нельзя подвергать его механическим повреждениям 16

Необходимо предусмотреть меры исключающие попадание посторонних предметов и жидкостей в вентиляционные щели 16

При работе с аккумуляторами имеется опасность поражения электрическим током и опасным током короткого замыкания 16

При установке аб строго соблюдайте полярность подключения 16

Ремонт изделия осуществляется только в специализированных сервисных центрах 16

Устанавливайте кабели так что бы никто не мог случайно их повредить наступив на них 16

Место для установки 17

Подключение ибп 18

Примечание сохраните коробку для возможной перевозки в будущем подключение ибп во избежании опасности поражения электрическим током или пожара убедитесь что провода и выключатели линии электропитания ибп соответствуют мощности ибп примечание не используйте розетки в качестве входного источника питания ибп поскольку их номинальный ток меньше максимального входного тока ибп в противном случае это может привести к возгоранию убедитесь что внешний выключатель линии электропитания ибп отключен убедитесь что все устройства выключены перед подключением к ибп подготовьте провода согласно следующей таблице 7 сечение проводов таблица 7 18

Снимите крышку клеммной колодки на задней панели ибп затем подключите провода обозначение клемм приведены в таблице 8 внимание при подключении ибп в первую очередь подсоедините провод заземления при отключении провод заземления отсоединяется в последнюю очередь 18

Таблица 8 обозначение клемм 19

Подключение ибп для параллельной работы 20

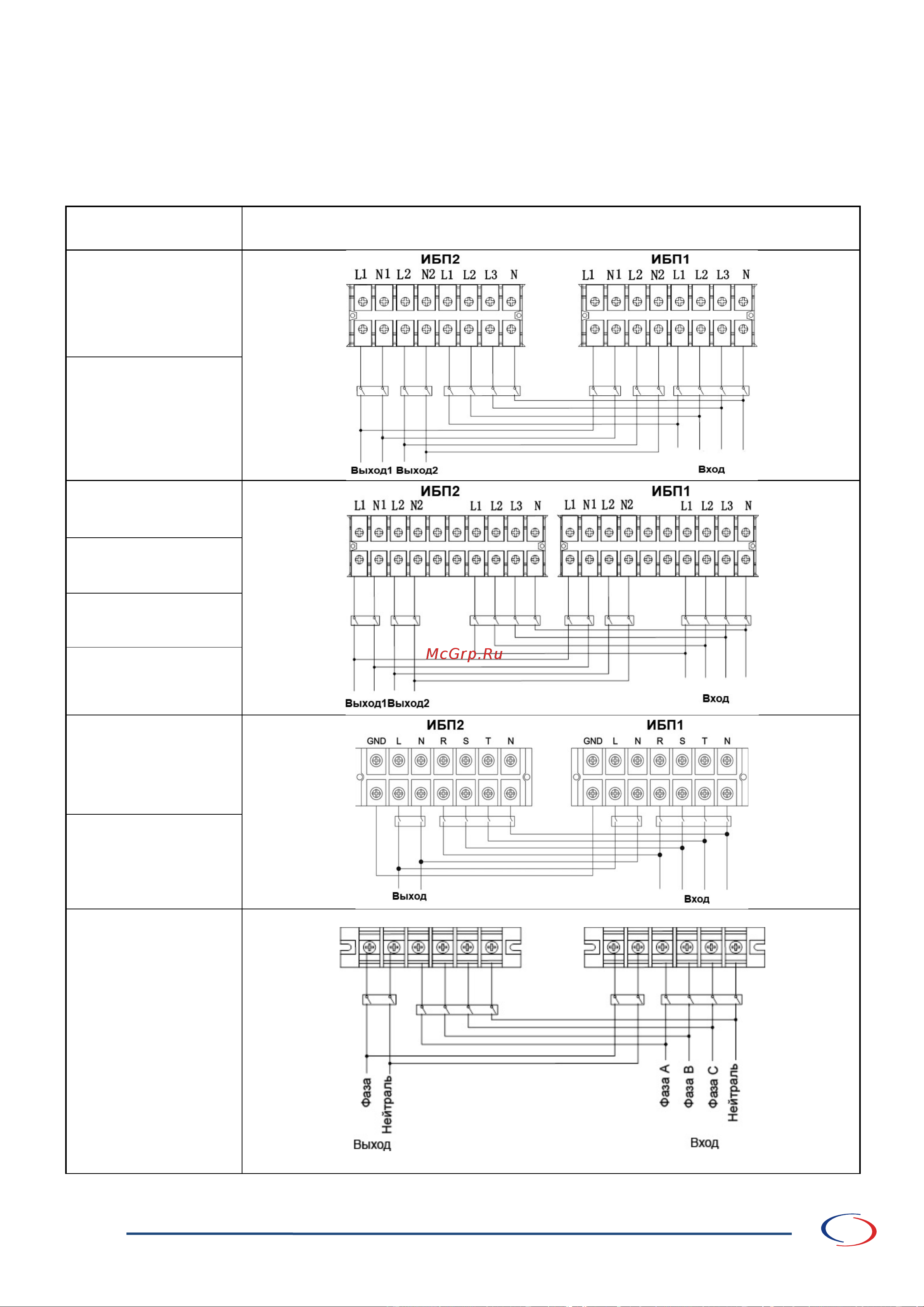

Каждый ибп подключается к своему независимому аккумулятрному модулю примечание при параллельной работе ибп система не будет работать с одним аккумуляторным модулем в противном случае система будет выдавать ошибку таблица 9 21

Включение ибп сетевой режим 22

Включение ибп сетевой режим после подключения провода питания включите автоматический выключатель аб для модели с внешними аб затем включите входной автоматический выключатель при использовании модели мощностью 30 ква необходимо перевести ибп в режим байпаса включить автоматический выключатель байпаса заработают вентиляторы и начнется инициализация 22

Продолжение таблицы 9 22

Включение ибп батарейный режим 23

Подключение нагрузки 23

Батарейный режим 24

Заряд батарей 24

Отключение ибп от электросети в сетевом режиме 24

Тест батарей 24

Изменение количества аб 25

Отключение динамика ибп 25

Отключение ибп в батарейном режиме 25

Работа ибп в состоянии предупреждения 25

Работа ибп при аварийном режиме 25

Включение параллельной системы в сетевом режиме 26

Включите входной автоматический выключатель каждого ибп для ибп 30ква также включите выключатель байпаса после ввода всех ибп в режим байпас измерьте напряжение между выходом l1 одного ибп и выходом l1 другого ибп если напряжение менее 1в то все 26

Первоначальный запуск параллельной работы ибп 26

Прежде всего убедитесь что все модели ибп подключаемые параллельно имеют одинаковую конфигурацию 26

Включение параллельной системы в режим работы от аб 27

Включите автоматический выключатель батарей для моделей с внешними батареями и выходной автоматический выключатель каждого ибп 27

Включите выходной автоматический выключатель каждого ибп 27

Включите ибп кнопкой вкл вход через несколько секунд ибп войдет в батарейный режим 27

Включите следующий ибп кнопкой вкл вход через несколько секунд ибп войдет в батарейный режим и добавится в параллельную систему 27

Для добавления нового ибп в параллельную систему необходимо отключить систему и отсоединить нагрузку вы не сможете подключить новый ибп при работающей системе 27

Добавление нового ибп в параллельную систему 27

Запрещено использовать один общий аккумуляторный модуль для всех ибп в параллельной системе каждый ибп должен иметь свой собственный аккумуляторный модуль 27

Подключение третьего ибп аналогично пункту выше ввод в работу параллельной системы завершен 27

Поочередно включите ибп кнопкой вкл вход через некоторое время ибп синхронно перейдут в сетевой режим ввод в работу параллельной системы завершен 27

Примечение если вам необходима более подробная информация по подключению параллельной системы обратитесь в сервисную службу 27

Убедитесь что все ибп предназначены для параллельной работы и выполнены подключения согласно схемам приведеным в таблице 9 включение параллельной системы смотрите в предыдущем разделе 27

Удаление ибп из параллельной системы 27

Меню настройки ибп показано на рисунке 4 28

В таблице 12 указаны настройки параметров 2 и 3 для идп 10 20ква 29

Таблица 11 список программ параметра 1 для идп 10 20ква 29

Таблица 12 30

Продолжение таблицы 12 31

Продолжение таблицы 12 32

Продолжение таблицы 12 33

Продолжение таблицы 12 34

Список программ для параметра 1 приведен в таблице 13 для идп 30ква параметров 2 и 3 в таблице 14 для идп 30ква таблица 13 35

Таблица 14 36

Продолжение таблицы 14 37

Продолжение таблицы 14 38

Продолжение таблицы 14 39

Продолжение таблицы 14 40

Продолжение таблицы 14 41

Состояние и режимы работы 42

Продолжение таблицы 15 43

Продолжение таблицы 15 44

Продолжение таблицы 15 45

В таблице 16 перечень неисправностей и способы их устранения описаны ситуации с которыми может столкнуться пользователь при использовании ибп данные сведения могут помочь определить причину вызвавшую отклонение в работе ибп и по возможности уст 46

Перечень возможных неисправностей в работе ибп и способы их устранения 46

Перечень возможных неисправностей в работе ибп и способы их устранения в таблице 16 перечень неисправностей и способы их устранения описаны ситуации с которыми может столкнуться пользователь при использовании ибп данные сведения могут помочь определить причину вызвавшую отклонение в работе ибп и по возможности устранить неисправность 46

Продолжение таблицы 15 46

Таблица 16 47

Звуковые сигналы аварии показаны в таблице 17 48

Коды ошибок приведены в таблице 18 для ибп 10 20ква и 19 для ибп 30ква 48

При обращении в сервисный центр подготовьте следующую информацию номер модели и серийный номер ибп дата возникновения проблемы полное описание проблемы включая показания индикаторов и дисплея аварийные предупреждения состояние сети питания и мощность нагрузки звуковые сигналы аварии показаны в таблице 17 таблица 17 48

Продолжение таблицы 16 48

Таблица 18 49

Таблица 19 49

В таблице 20 приведено индикация предупреждений и в таблице 21 коды предупреждений 21 50

В таблице 20 приведено индикация предупреждений и в таблице 21 коды предупреждений 21 таблица 20 50

Продолжение таблицы 19 50

Таблица 21 50

Неправильные подключения линий байпас в параллельной системе 51

Перечень возможных неисправностей и способы их устранения приведены в таблице 22 51

Перечень возможных неисправностей и способы их устранения приведены в таблице 22 таблица 22 51

Продолжение таблицы 22 52

Во время работы не отключайте кабель питания от ибп или вилку из розетки напряжения питания так как это приведет к отключению защитного заземления в ибп и всех подключенных нагрузок ибп имеет свой внутренний источник тока батареи выходные клеммы или выходные розетки ибп могут находиться под напряжением даже если ибп не будет подключен к сети для того чтобы полностью отключить ибп сначала нажмите кнопку выкл выход off esc затем только отключайте от сети 53

Меры безопасности 53

Продолжение таблицы 22 53

Батареи могут вызвать электрический шок удар и имеют высокий ток короткого замыкания поэтому замыкание клемм железными предметами инструментами внутри сборки акб или через сопряженные цепи например через корпус может вызвать жизнеопасную вспышку уд 54

Даже после того как блок ибп был отключен от сети компоненты внутри системы ибп всё ещё остаются подключенными к источнику энергии к батарейному комплекту который потенциально опасен 54

Используйте инструмент только с изолированными захватами и ручками 54

Контроль замена батарей может производиться только персоналом имеющим опыт по работе с батареями и с соблюдением требуемых мер безопасности неавторизованные люди строго должны быть устранены от работ связанных с батареями 54

Не пытайтесь уничтожить утилизировать батареи путём их сжигания это может привести к взрыву батарей батареи должны быть правильно переработаны согласно местным законам 54

Перед проведением любого рода сервиса и или обслуживания отключите батареи и убедитесь что на терминалах конденсаторов большой ёмкости в том числе на электролитических конденсаторах шины постоянного тока нет опасных напряжений 54

Перед ремонтом или обслуживанием убедитесь что напряжение между батарейными терминалами и землёй отсутствует в этом оборудовании батарейные цепи не изолированы от входного напряжения поэтому между батарейными терминалами и землёй могут быть высоки 54

При замене батарей устанавливайте то же число батарей и тот же тип батарей 54

Работа система ибп сопряженна с опасными напряжениями ремонт может производиться только квалифицированным обслуживающим пересоналом 54

Сборка батарей работы с батареями производятся с соблюдением мер безопасности только если линия батарей полностью отсоединена от системы ибп касание руками и любые работы в линии батарей запрещены пока система находится в рабочем состоянии запрещ 54

Техническое обслуживание 54

Удалите с рук часы кольца и все токопроводящие и металлосодержащие предметы 54

Аккумуляторные батареи 55

Ибп поступившие к потребителю должны храниться в таре производителя при температуре окружающей среды 25 с 55 с при относительной влажности воздуха до 90 без конденсата в помещении для хранения не должно быть паров кислот и щелочей вызывающих 55

Не вскрывайте и не разрушайте батареи утечка электролита может вызвать повреждение кожи и глаз осторожно высокая токсичность 55

Не разбирайте систему ибп 55

Пожалуйста при замене предохранителей устанавливайте предохранители только тогоже типа и номинала во избежание опасности возгорания 55

Правила транспортирования и хранения 55

Транспортирование изделия 55

Хранение изделия 55

Гарантийные обязательства 56
