Русэлт ИДП-1-3/1-15-380-Д [31/56] Продолжение таблицы 12
![Русэлт ИДП-1-3/1-15-380-Д [31/56] Продолжение таблицы 12](/views2/1872757/page31/bg1f.png)
31
ИДП
-1

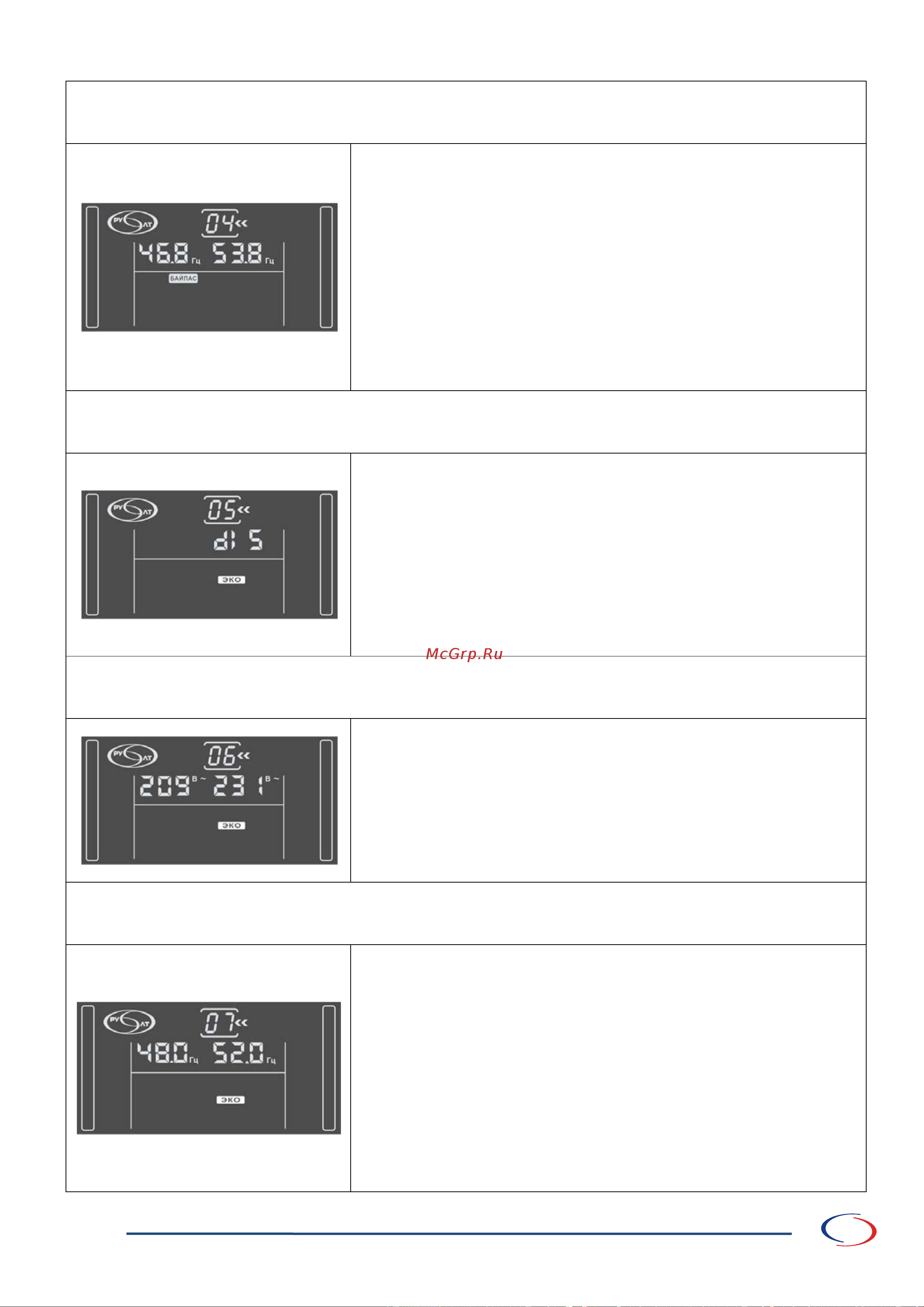

Продолжение таблицы 12.
04: Настройка диапазона частоты для режима байпас
Параметр 2: Установите нижний предел частоты для
режима байпас.
Система 50Гц: Диапазон настройки от 46.0Гц до 49.0Гц.
Система 60 Гц: Диапазон настройки от 56.0Гц до 59.0Гц.
По умолчанию 46.0Гц / 56.0Гц.
Параметр 3: Установите верхний предел частоты для
режима байпас.
50Гц: Диапазон настройки от 51.0 Гц до 54,0 Гц.
60Гц: Диапазон настройки от 61.0H Гц в 64.0 Гц.
По умолчанию 54.0 Гц / 64.0 Гц.
05: Настройка вкл/откл ЭКО режима
Параметр 3: Включение или отключение функции ECO.
Вы можете выбрать следующие два варианта:
DIS: отключить функцию ECO
ЕСА: включить функцию ECO
При отключенной функции ECO, диапазон напряжения и
частоты для режима ECO по прежнему может быть
установлен. Однако, активно будет только при
включенной функции.
06: Настройка диапазона напряжения для режима ECO
Параметр 2: Нижний предел напряжения в режиме
ECO. Диапазон установки от -5% до -10% от
номинального напряжения.
Параметр 3: Верхний предел напряжения в режиме
ECO. Диапазон установки от + 5% до + 10% от
номинального напряжения.
07: Настройка диапазона частоты для режима ECO
Параметр 2: Установите нижний предел частоты для
режима ECO.
Система 50Гц: Диапазон настройки от 46.0Гц до 48.0Гц.
Система 60 Гц: Диапазон настройки от 56.0Гц до 58.0Гц.
По умолчанию 48.0Гц / 58.0Гц.
Параметр 3: Установите верхний предел частоты для
режима ECO.
50Гц: Диапазон настройки от 52.0 Гц до 54,0 Гц.
60Гц: Диапазон настройки от 62.0H Гц в 64.0 Гц.
По умолчанию 52.0 Гц / 62.0 Гц.
