3.4.3 Провод черного цвета от минусовой клеммы ИБП подключается к
минусовой клемме первого батарейного модуля затем от этой клеммы ко второму
батарейному модулю и так далее. Аналогично подключается плюсовой провод,
синий провод нулевой точки (N) и зелено-желтый провод заземления.
3.4.4 При использовании нескольких батарейных модулей соединяемых
параллельно, ИБП можно подключить к любому из модулей.
3.4.5 Кроме того, при параллельной работе двух ИБП возможно использовать
общий батарейный модуль, смотрите рисунок 3.3.

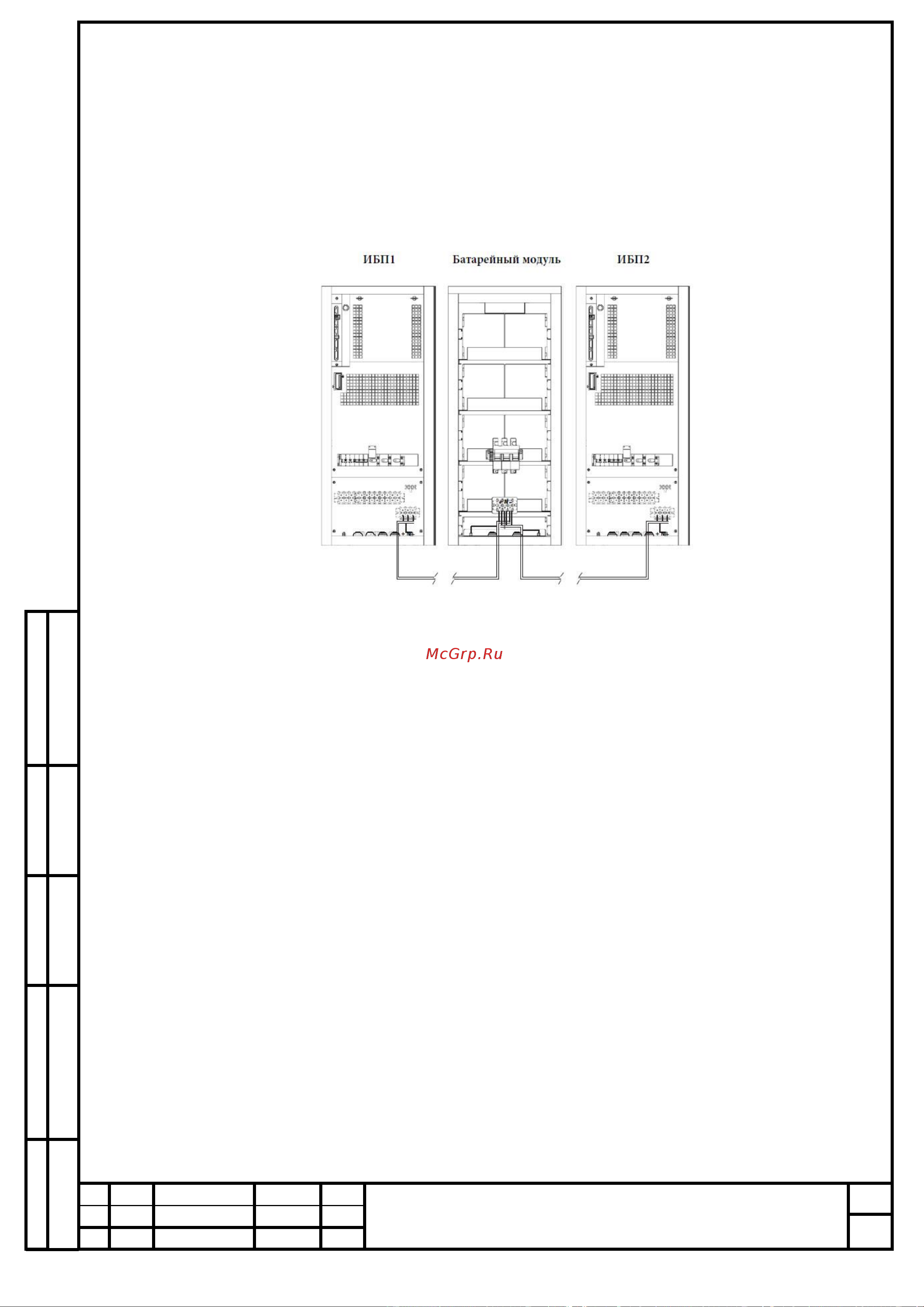

Рисунок 3.3 Подключение параллельных ИБП к общему батарейному модулю
Внимание! Опасность электрического разряда!
Если после запуска ИБП, необходимо отсоединить батарейный модуль,
оборудование необходимо полностью отключить. Отключите держатель
предохранителя, расположенный в батарейном модуле и выключатель,
расположенный в ИБП. Подождите не менее 5 мин для разряда конденсаторов.
3.5 Подключение защитного заземления (клемма Х10).
3.5.1 Поскольку это оборудование класса защиты I от поражения электрическим
током, необходимо подключить провод заземления. Подключите этот провод к
клемме (X5), перед подачей напряжения на входные клеммы.
3.5.2 Убедитесь, что все нагрузки, подключаемые к ИБП заземлены. Если не
заземлить хотя бы одну нагрузочную точку, то возможен эффект обратного тока,
влияющий на качество питания.
Все заземляющие клеммы соединяются между собой и подключаются к
основной клемме защитного заземления.
3.6 Релейный COM порт (разъем Х32)
Внимание! Линия связи (COM) является слаботочной. Для исключения помех,
она должна быть проложена отдельно от других линий.
3.6.1 Данный порт выдает цифровые сигналы сухими контактами.
Максимальное напряжение 30В/6A DC и 100В/6А АС. Обеспечивает связь между
ИБП и любыми другими устройствами, через DB9 разъем типа «папа» (X32).
3.6.2 Описание сигналов смотрите в таблице 3.1. Расположение контактов в
разъеме показано на рисунке 3.4
