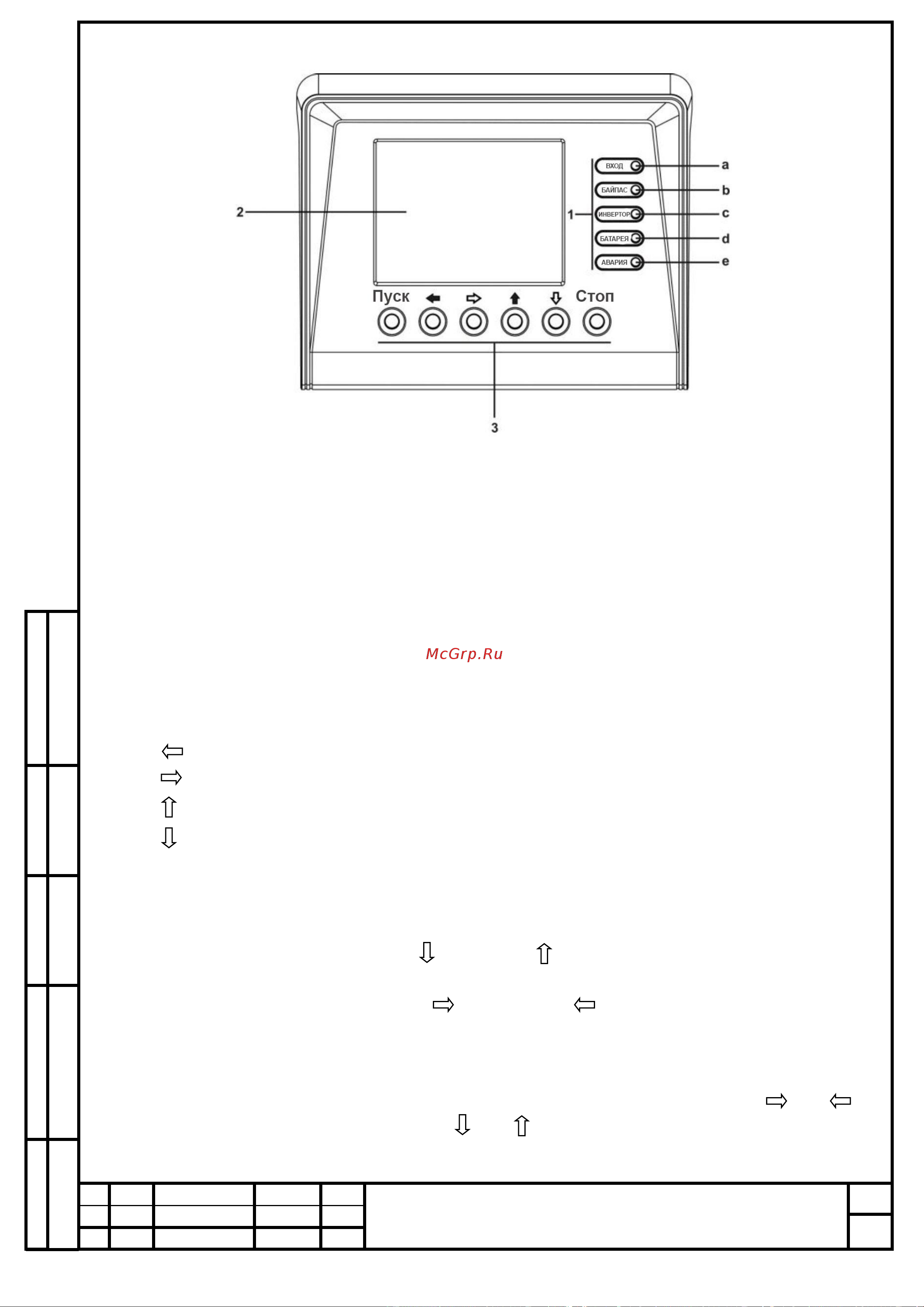

Рисунок 5.1 Внешний вид панели управления

(1) Светодиодные индикаторы:

(а) Выпрямитель входного напряжения работает (зеленый);

(b) Работа в байпасе (оранжевый);

(с) Инвертор работает (зеленый);

(d) ИБП работает от батарей, неисправность питающей сети (красный);

(е) Авария (красный).

(2) Графический дисплей.

(3) Клавиатура.

ПУСК - «Ввод» подтверждение запросов, программных значений и других

функции;

( ) «Влево» для навигации в подменю или перемещения курсора;

( ) «Вправо» для навигации подменю или перемещения курсора;

( ) «Вверх» для навигации страницы меню или изменении цифр;

( ) «Вниз» для навигации страницы меню или изменении цифр;

СТОП - «Выход» возврат к главному экрану, отмена, завершение

программирования или другие функции.

5.2 Основные функции клавиатуры.

 С помощью клавиш вниз ( ) и вверх ( ), есть доступ ко всем меню ЖК-

дисплея, для перехода от одного к другому.

 С помощью клавиш вправо ( ) или влево ( ), есть доступ к экранам всех

подменю ЖК-дисплея, для перехода от одного к другому.

 Кнопка (ПУСК), имеет различные функции в зависимости от меню:

 Установка значений. Нажмите клавишу (ПУСК) для активации функций

настройки. Функция и цифры на экране мигают. С помощью клавиш ( ) - ( )

выбирается функция, а клавишами ( ) - ( ) ее значение. Для подтверждения
