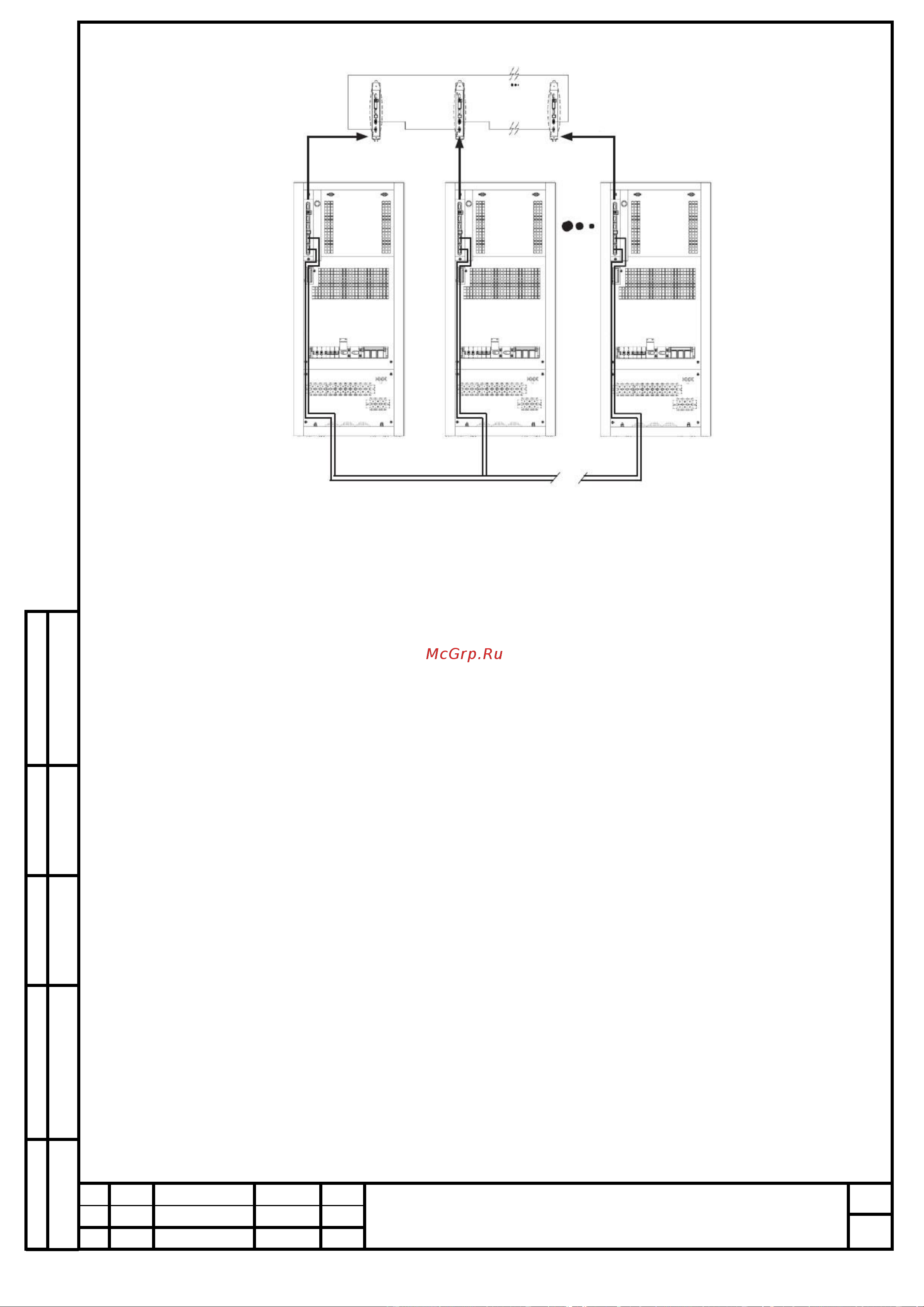

Рисунок 3.6 Пример подключения коммуникационной шины параллельной системы

Внимание! Данный рисунок не является примером конкретного подключения

ИБП, так как система зависит от модели ИБП. На рисунке приведен пример для

общего пояснения системы с созданием замкнутой коммуникационной связью

(образование замкнутого кольца).

4 Работа и эксплуатация ИБП

 В этом разделе подробно описана процедура, следуя которой, можно

получить различные функциональные возможности системы с «N» параллельными

ИБП.

Если в вашем случае, только один ИБП, порядок действий такой же, следуйте

упрощенной инструкции для одного ИБП.

 Для параллельных систем более двух ИБП (3 или 4) желательно иметь

распределительный щит. Переключатели на панели должны позволить отключить

ИБП от системы в случае неправильной эксплуатации, а также питание нагрузки во

время профилактического периода обслуживания или ремонта.

 Поэтому целесообразно рассматривать в инструкции на оборудование,

работу системы с «N» параллельными ИБП, с внешним ручным байпасом на

передней панели.

Эта панель позволяет отключить каждый ИБП по отдельности в случае

неисправности и удаления его из системы либо замены без каких-либо затруднений.

Кроме того, включение ручного байпаса облегчает профилактические работы по

техническому обслуживанию или ремонту. Подача напряжения на нагрузку будет

идти непосредственно от сети в режиме «байпас» при наличии входного

напряжения.

В ИБП без внешнего ручного байпаса на панели, описанные в руководстве

действия и шаги по переключению байпаса можно опустить.
