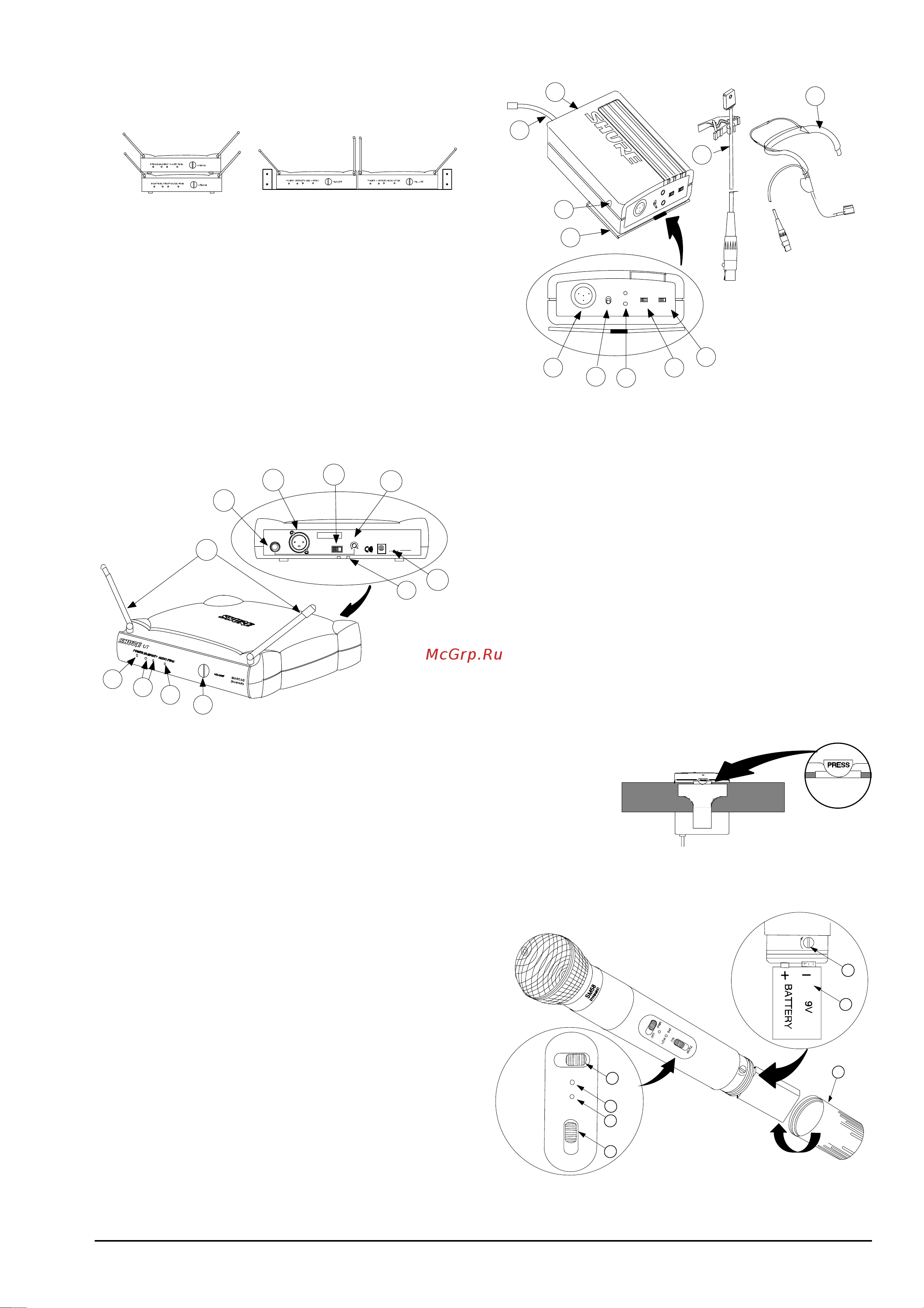

Установка приемников Портативный передатчик UT1 Приемник UT4 может применяться в мультисистемных инстал ляциях Его конструкция позволяет устанавливать несколько ус тройств в стойку или рэк Рис 1 Установка в отдельную стойку Для установки приемников в отдельную стойку к ним необходи мо присоединить ножки Установку следует производить на ровной поверхности Необходимо чтобы антенны приемников были расположены под углом 45 к вертикали а также не пере секались и не соединялись между собой Установка в рэк Приемник UT4 занимает пространство 1 2U поэтому в одном раковом объеме могут быть установлены два приемника Ан тенны приемников должны быть расположены под углом 45 к вертикали а также не пересекаться и не соединяться между собой Выносные антенны должны располагаться вертикально Описание диверсивного приемника 1 Выключатель питания POWER OFF 2 Входной аттенюатор С помощью данного переключателя осуществляется выбор входного усиления передатчика между уровнями 0 дБ и 20 дБ 3 Индикатор питания и емкости батареи При включении питания передатчика горит зеленым цветом Красный цвет све чения означает что емкости батареи осталось менее чем на час работы передатчика 4 Переключатель мьюта ON MUTE Осуществляет мьютирование звукового сигнала передатчика для предотвращения попадания нежелательных шумов в звуковой тракт Рекоменду ется использовать во время пауз 5 Входной разъем Tini Q G 6 Клипса для ремня 7 Регулятор чувствительности передатчика 8 Гибкая антенна 9 Отсек батареи 10 Миниатюрный микрофон Лавалье на рисунке WL93 11 Микрофонная гарнитура на рисунке WH20TOG 1 Индикатор питания Светится зеленым цветом при включе нии приемника в сеть 2 Индикаторы диверсивного приема Индикаторы желтого цвета DIVERSITY A В загораются если на антенные входы при ходит сигнал от передатчика UT1 или UT2 При свечении только одного индикатора радиосигнал приходит на один соответству ющий антенный вход приемника 3 Индикатор пиковых сигналов Индикатор красного цвета включается когда уровень звукового сигнала с передатчика до стигает максимально допустимого близкого к перегрузке уров ня Необходимый уровень сигнала устанавливается регулято ром чувствительности передатчика Крепление передатчика UT1 на ремне гитары или брюк PRESS 1 Укрепите порта i i гj передатчик ______ Shure UT1 на ремне брюк или гитары Для этого на1 I Рис 4 жмите на часть клипсы с маркировкой PRESS Поместите ремень между отжатой клипсой и корпу сом передатчика затем отпустите клипсу Радиомикрофон UT2 4 Регулятор уровня выходного сигнала приемника 5 Гибкие антенны приемника Антенны приемников должны располагаться под углом 45 по отношению к вертикали а так же не должны пересекаться и соединяться между собой 6 Несимметричный выход линейного уровня 1 4 TS 7 Симметричный выход микрофонного уровня XLR 8 Переключатель выходного уровня сигнала Mic Line С помощью данного переключателя можно подавать на выходной разъем XLR сигналы микрофонного или линейного уровня 9 Регулятор шумоподавителя Squelch С помощью данно го регулятора осуществляется регулировка порога шумоподав ления Регулятор имеет заводскую установку Как правило до полнительных регулировок шумоподавителя не требуется 10 Разъем для подключения адаптера питания 11 Фиксатор шнура адаптера питания 1 Выключатель питания POWER OFF 2 Индикатор питания Shure серия UT Руководство пользователя к
