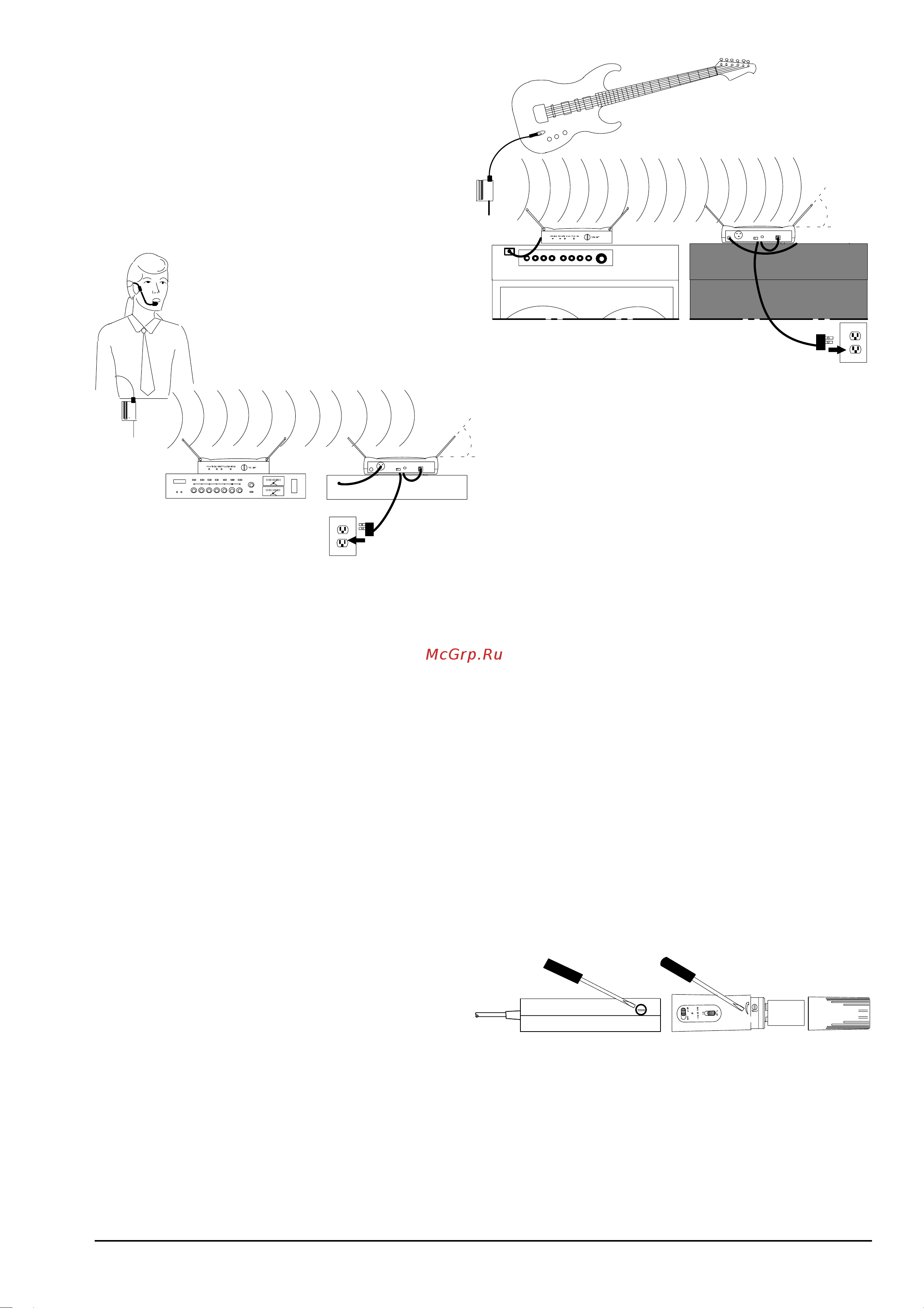

6 Говорите в микрофон Рис 9 Если радиосистема настроена правильно то Оба индикатора присутствия радиосигнала DIVERSITY А В на приемнике должны работать постоянно Индикатор пиковых сигналов AUDIO PEAK на приемнике должен вспыхивать только при прохождении пиковых сигналов Если индикаторы не вспыхивают или горят постоянно следует произвести регулировку чувствительности передатчика 6 По окончании мероприятия выключите звуковое оборудова ние затем отключите питание передатчика Эксплуатация радиосистемы 3 Присоедините электрогитару или бас гитару к передатчику с помощью специального адаптерного инструментального кабе ля WA302 Для озвучивания акустических инструментов к пере датчику подключается микрофон WM98 приобретается отдель но 4 Установите необходимый уровень выходного сигнала инст румента 5 Включите питание передатчика При этом должны включить ся индикатор питания передатчика и индикаторы присутствия радиосигнала СМЕРЗНУ А В на приемнике 6 Установите переключатель мьюта МиТЕ ОЬ на передатчике в положение Включено ОМ 1 Присоедините адаптер питания к приемнику Закрепите шнур питания в фиксаторе приемника и затем включите адап тер питания в сеть На приемнике должен загореться индика тор питания 2 Соедините выход приемника со входом микшера кабелем с разъемами ХБП или 1 4 ТБ При коммутации следует учиты вать что на разъеме ХЕВ приемника находится симметричный выходной сигнал а на разъеме 1 4 ТЗ несимметричный Ес ли используется выход на разъеме ХБР переключателем уров ня сигнала М1С Е1МЕ установите необходимый уровень выход ного сигнала 3 Ознакомьтесь с руководством по эксплуатации используе мой микрофонной гарнитуры Отрегулируйте микрофонную гарнитуру в соответствии с размерами головы При регулиров ке учитывайте что микрофон должен находиться на расстоянии 1 5 см от рта 4 Включите питание передатчика При этом должны включить ся индикатор питания передатчика и индикаторы присутствия радиосигнала DIVERSITY А В на приемнике 5 Установите переключатель мьюта MUTE ON на передатчике в положение Включено ON 6 Говорите в микрофон Рис 10 Если радиосистема настрое на правильно то Оба индикатора присутствия радиосигнала DIVERSITY А В на приемнике должны работать постоянно Индикатор пиковых сигналов AUDIO PEAK на приемнике должен вспыхивать только при прохождении пиковых сигналов Если индикаторы не вспыхивают или горят постоянно следует произвести регулировку чувствительности передатчика 6 По окончании мероприятия выключите звуковое оборудова ние затем отключите питание передатчика Эксплуатация радиосистемы Си1ТАР15Т иНР 1 Присоедините адаптер питания к приемнику Закрепите шнур питания в фиксаторе приемника и затем включите адап тер питания в сеть На приемнике должен загореться индика тор питания 2 Соедините выход приемника со входом гитарного усилителя стандартным гитарным кабелем с разъемами 1 4 ТЗ Shure серия UT Руководство пользователя 7 Играйте на инструменте Рис 11 Если радиосистема наст роена правильно то Оба индикатора присутствия радиосигнала DIVEBSITY А В на приемнике должны работать постоянно Индикатор пиковых сигналов AUDIO PEAK на приемнике должен вспыхивать только при прохождении пиковых сигналов Если индикаторы не вспыхивают или горят постоянно следует произвести регулировку чувствительности передатчика 6 По окончании мероприятия выключите звуковое оборудова ние затем отключите питание передатчика Регулировка чувствительности передатчика Регуляторы чувствительности портативного передатчика и ра диомикрофона установлены на заводе в положение соответст вующее наиболее распространенным вариантам работы Тем не менее в портативном передатчике и в радиомикрофоне предусмотрена возможность регулировки чувствительности для нестандартных ситуаций сильный голос вокалиста силь ный сигнал инструмента или наоборот Для регулировки чувст вительности радиомикрофона откройте крышку отсека бата реи в котором также находится потенциометр регулировки чувствительности передатчика С помощью отвертки установи те необходимый уровень чувствительности Рис 12 Портативный передатчик UT1 Радиомикрофон UT2 Рис 12 1 В случае сильного голоса вокалиста или сигнала электрому зыкального инструмента необходимо понизить чувствитель ность передающего устройства Для этого вращайте потенцио метр отверткой против часовой стрелки до тех пор пока инди катор пиковых сигналов на приемнике не начнет изредка вспы хивать Портативный передатчик имеет дополнительную возможность регулировки входного усиления двухпозиционным аттенюато ром 0 дБ и 20 дБ Поэтому если регулятор чувствительности передатчика установлен в крайнее против часовой стрелки по 5
