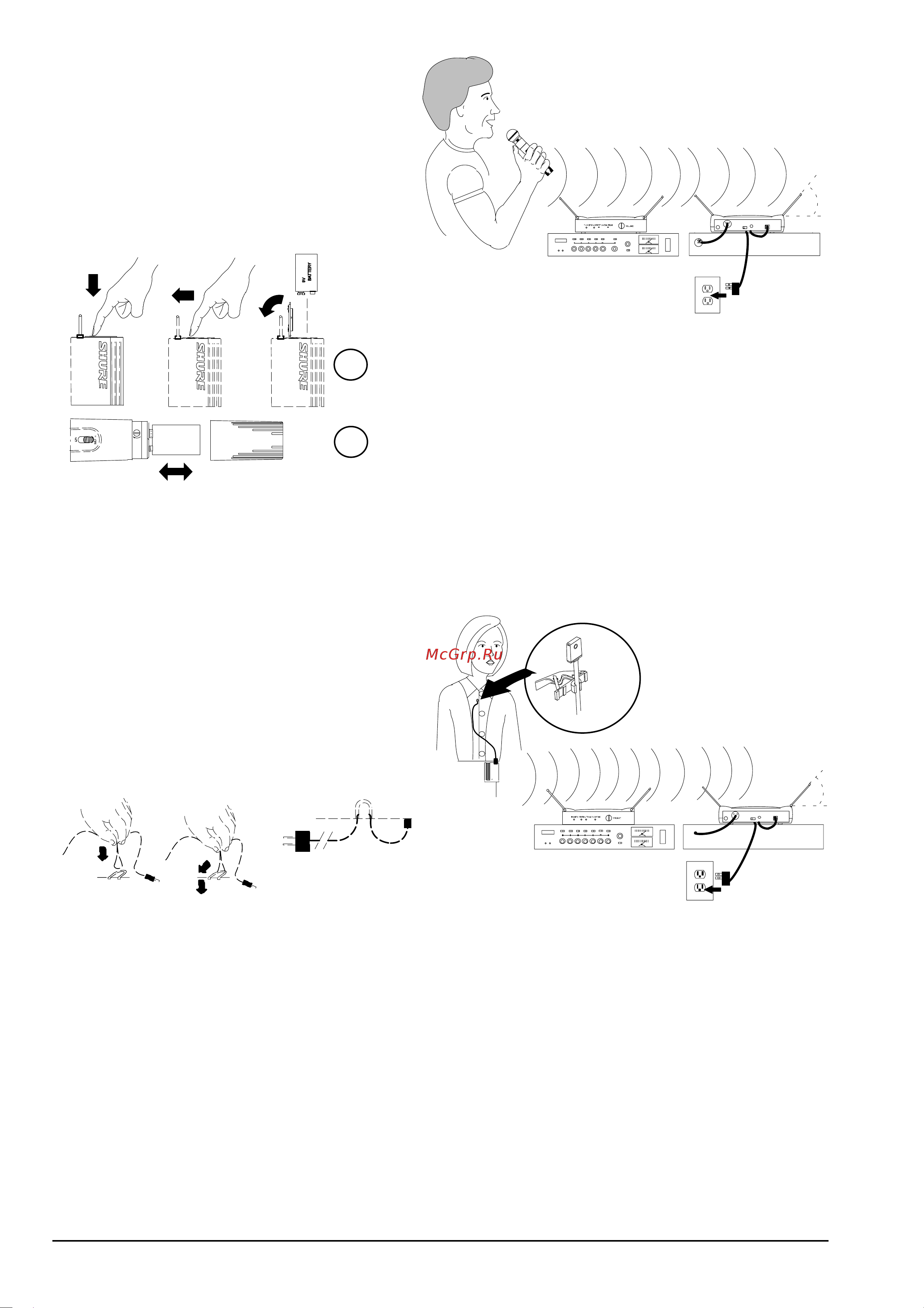

3 Индикатор недостаточной емкости батареи Светится красным цветом если емкости батареи осталось менее чем на час работы передатчика 4 Переключатель мьюта ОМ миТЕ 5 Регулятор чувствительности Оптимизирует чувстви тельность радиомикрофона С1Т2 в зависимости от громкости голоса вокалиста Регулировка производится с помощью вхо дящей в комплект небольшой отвертки 6 Батарея напряжением 9 В 7 Крышка отсека батареи 3 Включите питание радиомикрофона При этом должны вклю читься индикатор питания передатчика и индикаторы присутст вия радиосигнала DIVERSITY А В на приемнике 4 Установите переключатель мьюта MUTE ON на радиоми крофоне в положение Включено ON 5 Говорите или пойте в радиомикрофон Рис 8 Если радио система настроена правильно то Оба индикатора присутствия радиосигнала DIVERSITY А В на приемнике должны гореть постоянно 1 Установите переключатель питания в положение Выключе но OFF 2 Портативный передатчик Нажмите на сторону крышки отсе ка батареи с маркировкой OPEN затем выдвиньте и откройте крышку Рис 6А 3 Радиомикрофон Удерживая верхнюю часть радиомикрофо на открутите крышку отсека батареи Рис 6В Индикатор пиковых сигналов AUDIO PEAK на приемнике должен вспыхивать только при прохождении пиковых сигналов Если индикаторы не вспыхивают или горят постоянно следует произвести регулировку чувствительности радиомикрофона 6 По окончании мероприятия выключите звуковое оборудова ние и отключите питание радиомикрофона Эксплуатация радиосистемы PRESENTER UHF 4 Соблюдая полярность установите батарею питания 5 Закройте крышку отсека батареи Помните Загорание индикатора недостаточной емкости бата реи LOW ВАТ говорит о том что емкости батареи осталось менее чем на час работы передатчика В такой ситуации следу ет при первой возможности заменить батарею Внимание Рекомендуется применение щелочных батарей на пряжением 9 В или никель кадмиевых аккумуляторов напряже нием 8 4 В Установка шнура адаптера питания На нижней панели приемника найдите фиксатор для шнура От ступив от разъема питания примерно 15 см сделайте на шнуре питания небольшую петлю и заведите ее в фиксатор Эксплуатация радиосистемы ARTIST UHF 1 Присоедините адаптер питания к приемнику Закрепите шнур питания в фиксаторе приемника а затем включите адап тер питания в сеть На приемнике должен загореться индика тор питания 2 Соедините выход приемника со входом микшера кабелем с разъемами XLR или 1 4 TS При коммутации следует учиты вать что на разъеме XLR приемника находится симметричный выходной сигнал а на разъеме 1 4 TS несимметричный Ес ли используется выход на разъеме XLR переключателем уров ня сигнала MIC LINE установите необходимый уровень выход ного сигнала 1 Присоедините адаптер питания к приемнику Закрепите шнур питания в фиксаторе приемника и затем включите адап тер питания в сеть На приемнике должен загореться индика тор питания 2 Соедините выход приемника со входом микшера кабелем с разъемами XLR или 1 4 TS При коммутации следует учиты вать что на разъеме XLR приемника находится симметричный выходной сигнал а на разъеме 1 4 TS несимметричный Ес ли используется выход на разъеме XLR переключателем уров ня сигнала MIC LINE установите необходимый уровень выход ного сигнала 3 Присоедините миниатюрный микрофон Лавалье к удержи вающей клипсе и прикрепите ее к лацкану пиджака или к гал стуку Система может быть укомплектована микрофоном WL93 WL184nnnWL185 4 Включите питание передатчика При этом должны включить ся индикатор питания передатчика и индикаторы присутствия радиосигнала DIVERSITY А В на приемнике 5 Установите переключатель мьюта MUTE ON на передатчике в положение Включено ON 4 Shure серия UT Руководство пользователя
