ПОДКЛЮЧЕНИЕ (3U)

Приведенные ниже указания описывают наиболее распространенные способы включения усилителя в

аудиосистему.

Прежде чем приступить к каким-либо подсоединениям, выключите усилитель.

2. Усилители РА серии могут работать в одном из трех режимов (стереофонический, мостовой

монофонический и параллельный монофонический). На приведенных ниже рисунках приведены

способы распайки для нужных способов подключения акустической системы.

(Примечание: компания VOLTA не несет никакой ответственности за выход из строя акустических систем в

результате неправильной распайки, неправильного обращения с усилителем или подачи избыточной мощности).

НЕБАЛАНСНЫЙ БАЛАНСНЫЙ

РАЗЪЁМ 1/4’’ МОНО 1/4’’ СТЕРЕО

Наконечник = Наконечник =

Сигнал горячий

(+)

Заземление

(экран) Кольцо =

холод (-) холодный (-)

(Противофазный сигнал)

Горячий Оплетка = Оплетка =

(+) Заземление / Экран Заземление / Экран

Наконечник Наконечник

Кольцо

Оплетка Оплетка

Зажим Зажим

кабеля кабеля

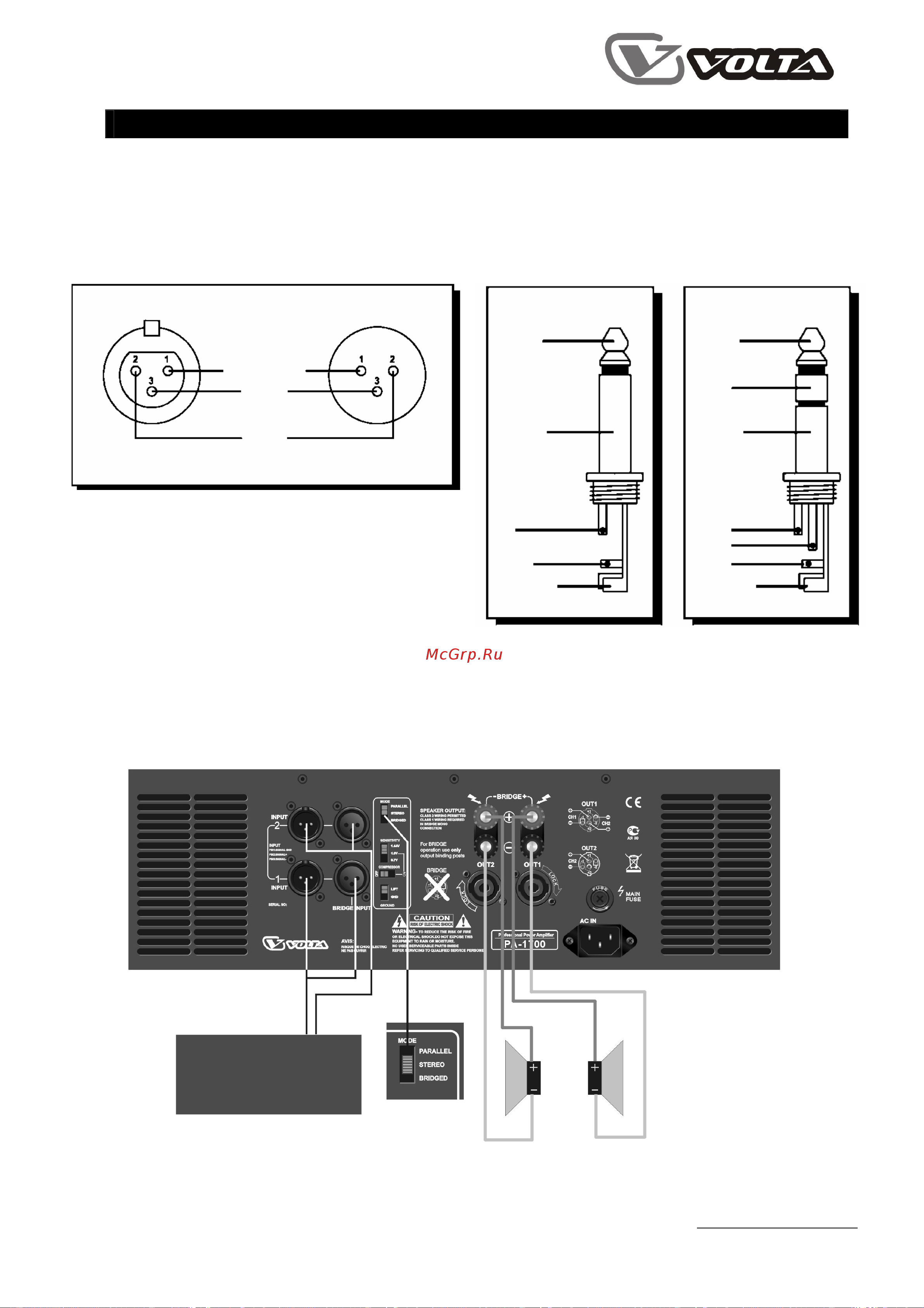

Стереофонический (двухканальный) режим

Чтобы установить усилитель в стереофонический режим, сначала выключите его, а затем установите

переключатель селектора режимов MODE (16) в среднее положение (STEREO) и надлежащим

образом подсоедините проводку к входам и выходам (как показано на схеме).

Примечание: Запрещается подсоединять акустические системы с сопротивлением нагрузки менее 4 Ом, так как

при этом усилитель может выйти из строя.

КАНАЛ 1 КАНАЛ 2

ВЫХОД 1 ВЫХОД 2

МИКШЕР

4 … 8 Ом
