ПОДКЛЮЧЕНИЕ (3U)

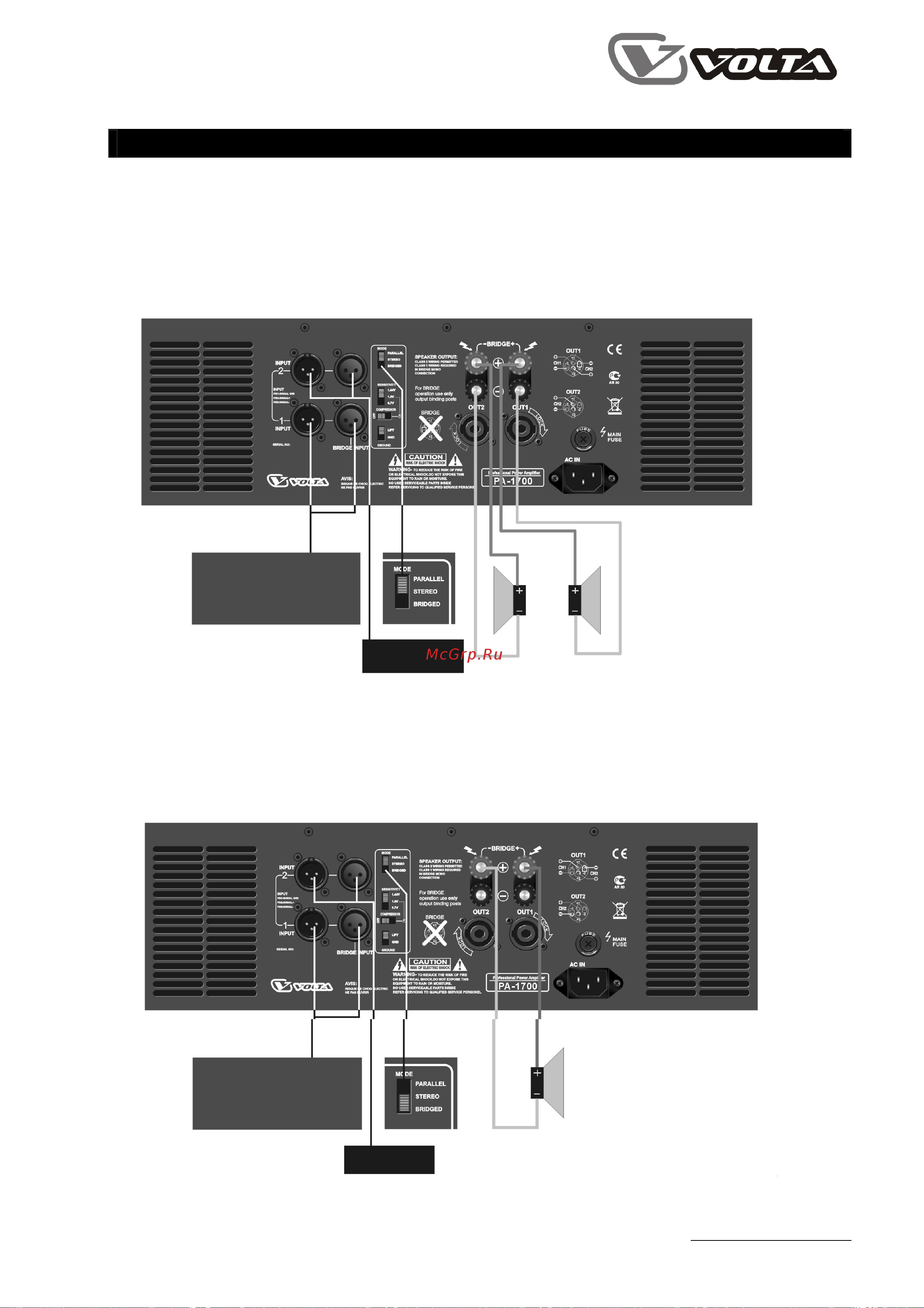

Параллельный (монофонический) режим

Чтобы установить усилитель в параллельный монофонический режим, сначала выключите его, а затем

установите переключатель селектора режимов MODE (16) в верхнее положение (PARALLEL (MONO) и

надлежащим образом подсоедините проводку ко входам и выходам (как показано на схеме). Сигнал на

каждый из входных разъемов будет подаваться сразу на оба канала. Можно подать входной сигнал на

любые другие усилители с помощью любого свободного входного разъема

Примечание 1: Запрещается подсоединять акустические системы с сопротивлением нагрузки менее 4 Ом, так

как при этом усилитель может выйти из строя.

Примечание 2: Запрещается пользоваться переключателем «PARALLEL (MONO)» при подаче на усилитель

двух отдельных сигналов.

КАНАЛ 1

ВЫХОД 1 ВЫХОД 1 ВЫХОД 2

МИКШЕР

ДО ДОЛНИТЕЛЬНЫЕ

УСИЛИТЕЛИ (ПОДКЛЮ-

ЧЕНИЕ ЦЕПОЧКОЙ)

Мостовой монофонический режим

Чтобы установить усилитель в параллельный монофонический режим, сначала выключите его, а затем

установите переключатель селектора режимов MODE (16) в нижнее положение (BRIDGED) и надлежащим

образом подсоедините проводку ко входам и выходам (как показано на схеме). Сигнал подается на вход

CH-1. Установите регулятор уровня канала «2» до упора на минимум (против часовой стрелки).

Примечание 1: Запрещается подсоединять акустические системы с сопротивлением нагрузки менее 4 Ом, так

как при этом усилитель может выйти из строя.

Примечание 2: В данном режиме вырабатывается значительная мощность. Убедитесь в том, проводка и

громкоговорители были способны выдержать ее.

КАНАЛ 1

ВЫХОД 1

ВЫХОД 1 ВЫХОД 2

МИКШЕР

НЕ

ИСПОЛЬЗОВАТЬ

4 … 8 Ом

4 … 16

Ом
