Не бойся быть услышанным!
Don't scared to be heard! WWW.VOLTA-AUDIO.RU

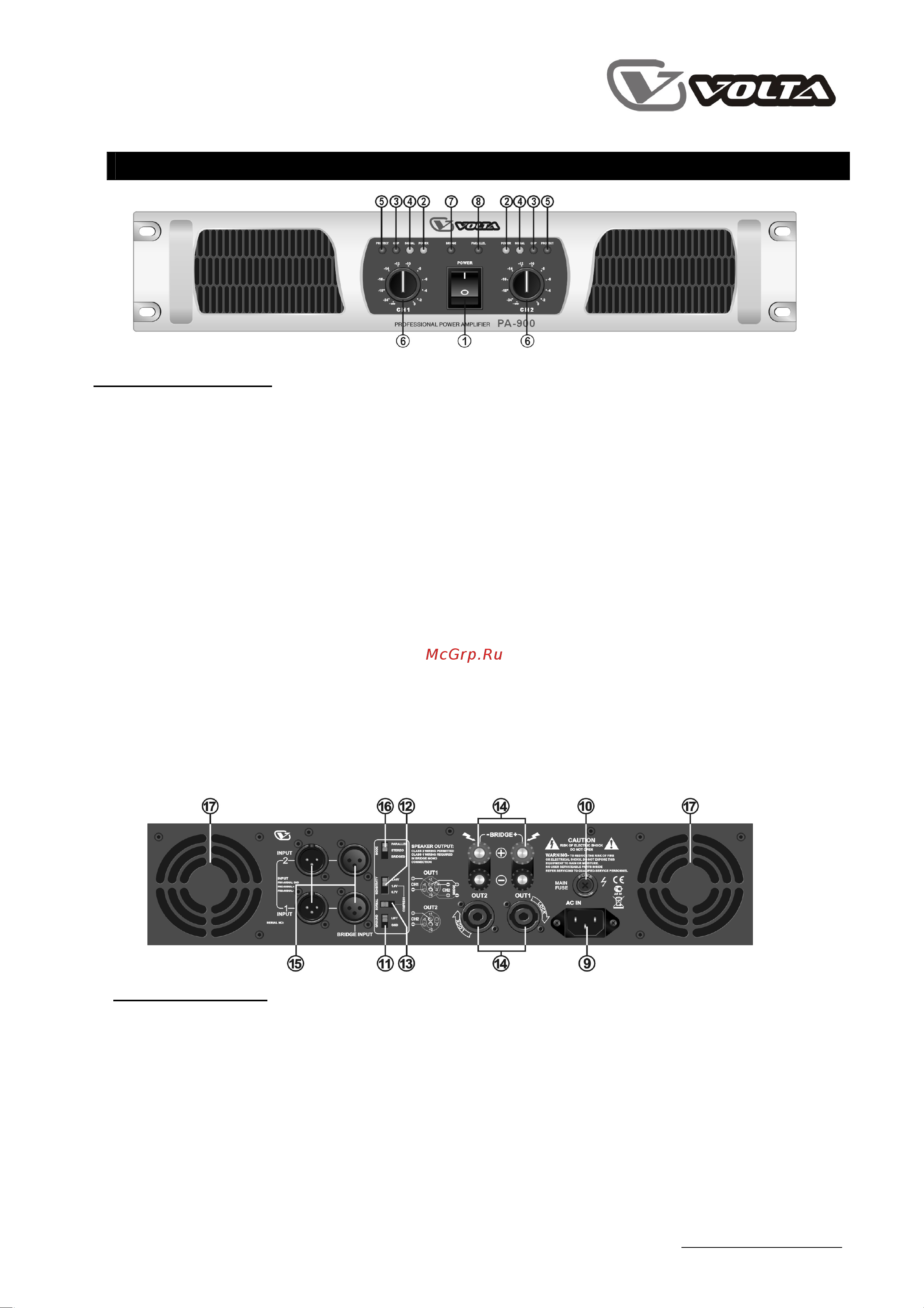

ОРГАНЫ УПРАВЛЕНИЯ (2U)
ПЕРЕДНЯЯ ПАНЕЛЬ
1. ВЫКЛЮЧАТЕЛЬ
Для включения или выключения усилителя нажмите
соответственно на верхнюю или нижнюю часть этой
кнопки. Прежде чем включить усилитель, проверьте все
подсоединения и установите регуляторы уровня в
положение минимума. Кратковременное отключение
звука при включении или выключении усилителя не
является признаком неисправности.
Внимание: Всегда включайте усилитель мощности в
последнюю очередь, после того, как включена вся
подсоединенная аппаратура. Всегда выключайте
усилитель мощности до выключения подсоединенной
аппаратуры.
2. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ВКЛЮЧЕНИЯ
Эти светодиоды зажигаются при включении усилителя.
3. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ПЕРЕГРУЗКИ
Эти светодиоды зажигаются при перегрузке на 3 дБ
какого-либо из выходных каскадов усилителя мощности.
Нерегулярное мигание светодиодов допустимо, однако
если они светятся постоянно, следует снизить уровень
регуляторами усилителя либо сократить уровень
выходного сигнала предшествующего компонента во
избежание заметных на слух искажений.
’
4. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ СИГНАЛА
Эти светодиоды зажигаются для подтверждения наличия
входного сигнала уровнем выше 100 мВ на данном канале
усилителя.
5. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ЗАЩИТЫ
Эти светодиоды зажигаются в случае короткого замыкания
в выходных цепях усилителя и при слишком низком
импедансе нагрузки, а также при внутренней
неисправности. В случае включения любого из этих
светодиодов, выключите аппарат и проверьте
правильность выходных подсоединений, а затем включите
усилитель вновь.
6. РЕГУЛЯТОРЫ УРОВНЯ
Они управляют уровнем сигнала, поступающим в каждый
из каналов. Реальное затухание напряжения в усилителе
указывается в дБ. Если индикаторы ограничения постоянно
светятся (что указывает на слишком сильный входной
сигнал), поверните эти регуляторы против часовой стрелки.
7. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ МОСТОВОГО
РЕЖИМА Эти светодиоды подсвечиваются при установке
переключателя MODE в положение «B» (мостовой режим).
8. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ПАРАЛЛЕЛЬНОГО
РЕЖИМА
Эти светодиоды подсвечиваются при установке
переключателя MODE в положение «PARALLEL».
ЗАДНЯЯ ПАНЕЛЬ
9. СОЕДИНИТЕЛЬ ЭЛЕКТРОПИТАНИЯ
Разъем сетевого шнура предназначен для
подсоединения усилителя мощности к электросети
переменного тока.
ВНИМАНИЕ: Пользуйтесь усилителем только с
подсоединением провода заземления
переменного тока к заземлению электросети.
10. ПРЕДОХРАНИТЕЛЬ
Держатели предохранителей номиналом 5 А - 15 A /
250 В. Если эти предохранители постоянно
перегорают, выключите аппарат и передайте в
сервисный центр для обследования.
11. ПЕРЕКЛЮЧАТЕЛЬ ЗАЗЕМЛЕНИЯ
Подъем выполняется для отсоединения шасси от
заземления в случае необходимости в подавлении
шума, вызванного паразитными контурами
заземления.
12. ПЕРЕКЛЮЧАТЕЛЬ СЕЛЕКТОРА
ЧУВСТВИТЕЛЬНОСТИ
В усилителях серии РА предусмотрено 3 уровня
чувствительности: 0,7 В, 1,0 В и 1,44 В.
13. ПЕРЕКЛЮЧАТЕЛЬ СЕЛЕКТОРА
КОМПРЕССОРА ЧУВСТВИТЕЛЬНОСТИ
В усилителях РА серии предусмотрены режимы OFF
или COMPRESSOR. Компрессор работает только
при выборе чувствительности 1 В.
- 5 -
