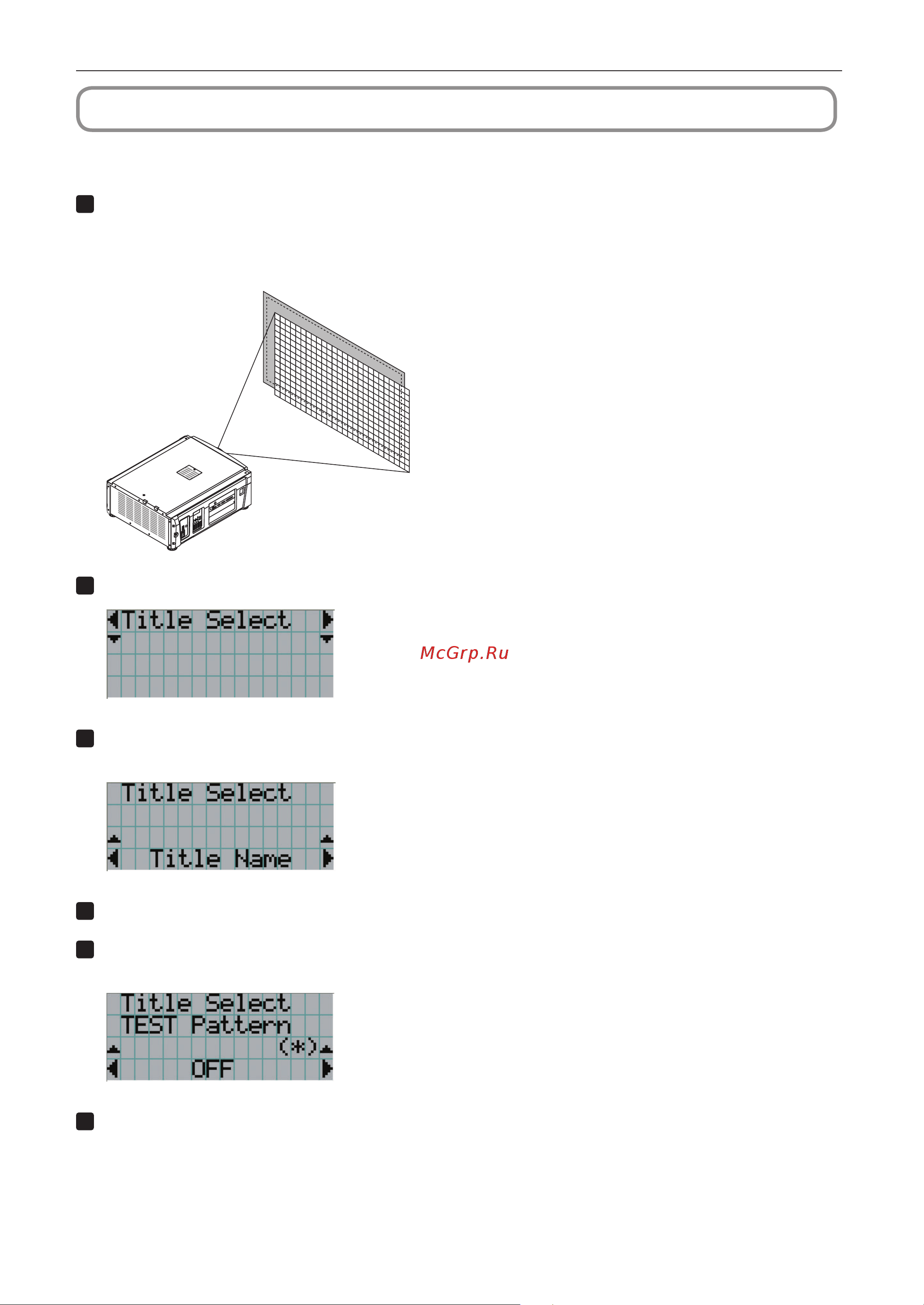

3. Проекция изображений (основные действия)
3-4.
Регулировка положения и размера проецируемого экрана
3-4-1. Отображение контрольного образца
1
Нажмите кнопку MENU или выберите контрольный образец, используя кнопки предварительной
установки (кнопки <1> – <8>).
Если контрольные образцы зарегистрированы для кнопок предварительной установки сигнала (кнопки <1> – <8>),
выберите контрольный образец согласно разделу «3-3. Выбор титра входного сигнала (см. стр.30)».
2
Кнопками LEFT/RIGHT отобразите «Title Select» на LCD-экране.
3
Нажмите кнопку DOWN.
Отобразится титр входного сигнала.
4
Кнопками LEFT/RIGHT отобразите «TEST Pattern» на LCD-экране.
5
Нажмите кнопку DOWN.
LCD-экран войдет в режим, в котором можно выбрать контрольный образец.
6
Нажмите кнопку LEFT/RIGHT.
Это действие отображает на LCD-экране название контрольного образца.
