Спектрон 101 Т Р Exd A [10/18] Процедура монтажа извещателя

5.1 РАСПОЛОЖЕНИЕ ИЗВЕЩАТЕЛЯ

При размещении извещателя должны быть приняты во внимание следующие факторы:

• Определение наиболее возможных источников возгораний.

• Уверенность, что для адекватной защиты контролируемой зоны используется достаточное

количество извещателей.

• Обеспечение лёгкого доступа к извещателю для проведения работ по периодическому обслужи-

ванию.

5.2 ПРОЦЕДУРА МОНТАЖА ИЗВЕЩАТЕЛЯ

Монтаж извещателя на объекте должен производиться в соответствии с утвержденным в установлен-

ном порядке проектом размещения системы, в составе которой он используются.

Перед монтажом извещателя необходимо произвести внешний осмотр, особенно обратить внимание

на:

• отсутствие повреждений корпуса и трубки чувствительного элемента;

• наличие средств уплотнения кабельных вводов и отсутствие их повреждений;

• наличие всех крепежных элементов (болтов, гаек, шайб) в соответствии с проектом размещения

извещателя на объекте;

• отсутствие повреждений клеммника;

• отсутствие повреждений заземляющих устройств.

Для установки и монтажа извещателя необходимо выполнить следующее:

• установить извещатель на рабочее место;

• при наличии крепежного устройства определить место установки и разметить место крепления,

рис. 2;

• закрепить крепежное устройство на рабочем месте;

• установить на крепежное устройство извещатель и зафиксировать гайкой, рис. 3;

• открутить 3 фиксирующих винта и осуществить электрический монтаж согласно п. 6.3;

• после монтажа по необходимости возобновить смазку ЦИАТИМ-221 ГОСТ 9433-80 и закрутить

3 винта.

5.3 ЭЛЕКТРИЧЕСКИЙ МОНТАЖ

Монтаж и эксплуатация изделия должна осуществляться в соответствии с требованиями руководства

по эксплуатации, главы 7.3 «Правил устройства электроустановок», ГОСТ 30852.10, ГОСТ 30852.14,

ГОСТ 30852.17, ГОСТ 30852.19.

Подсоединить заземляющий или нулевой защитный проводник к корпусу извещателя, используя

винт заземления, рис. 4.

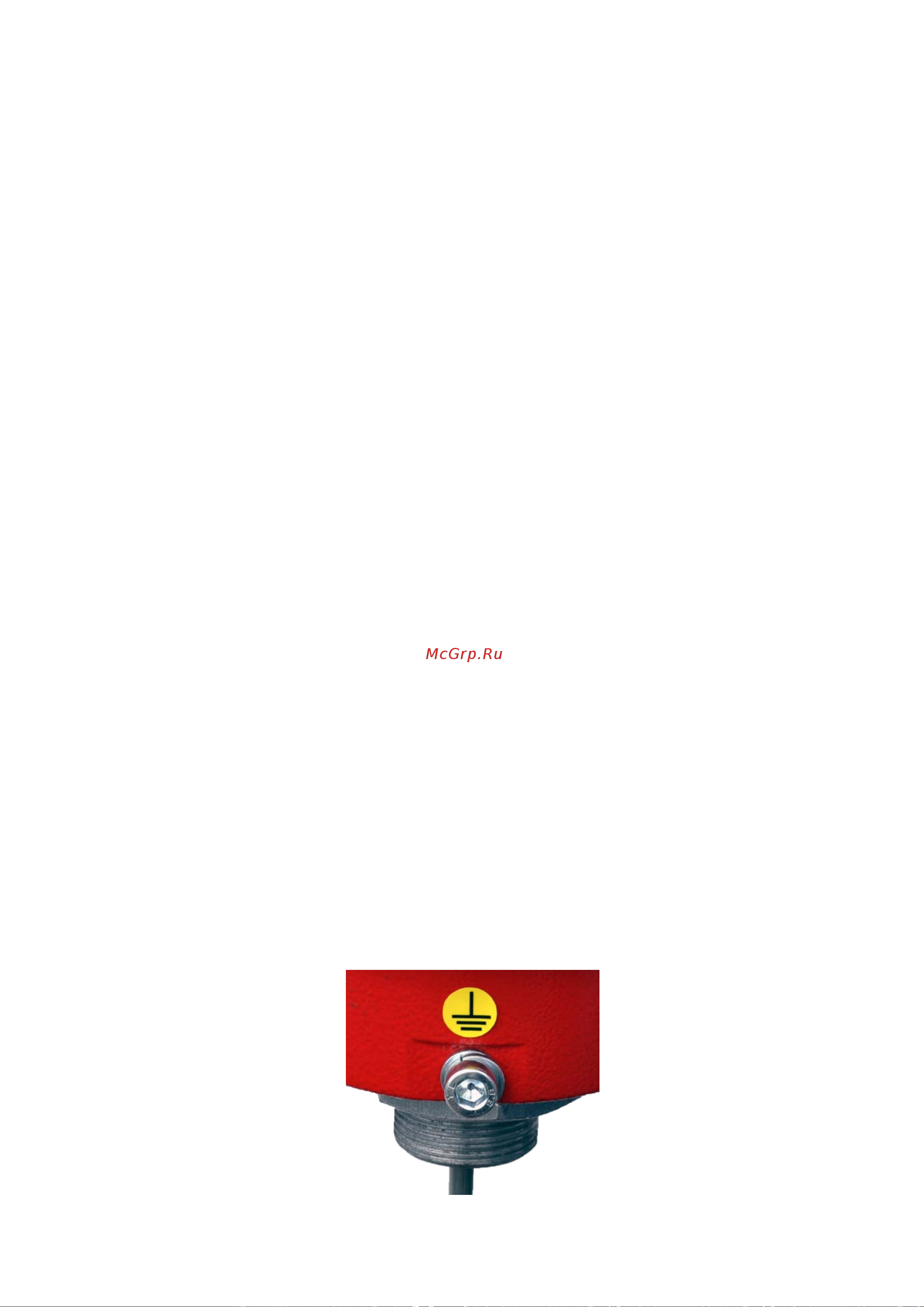

Рис. 4 – Место заземления на корпусе извещателя
