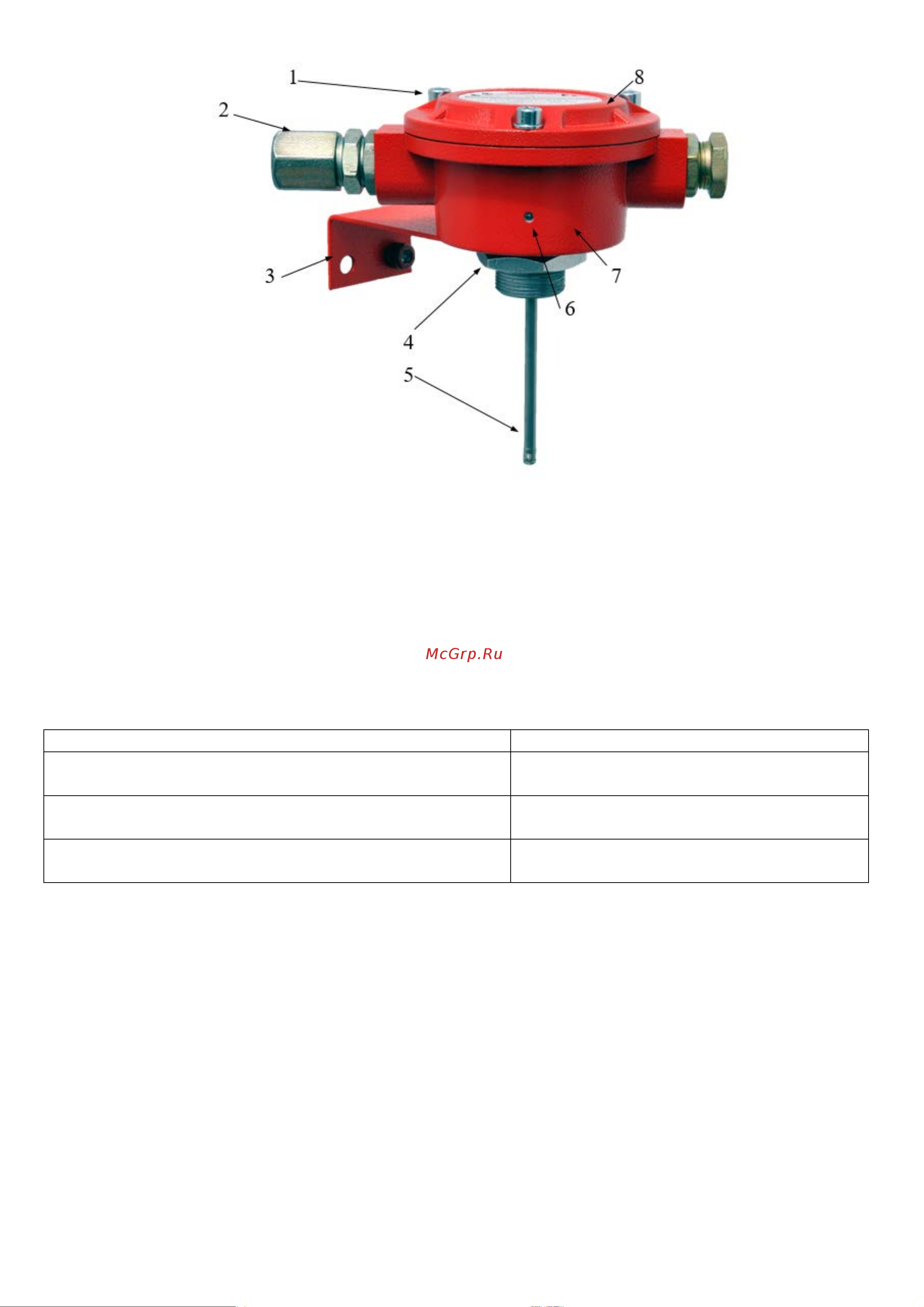

1 – винт М6 с шайбой; 2 – кабельный ввод; 3 – крепежное устройство (К-05); 4 – гайка М30х1,5; 5 –

чувствительный элемент; 6 – светодиодный индикатор; 7 – корпус извещателя; 8 – крышка извещателя.

Рисунок 3 – Извещатель с крепежным устройством

3.2 СВЕТОДИОДНЫЙ ИНДИКАТОР СОСТОЯНИЯ

Супер-яркий светодиод служит индикатором режимов работы извещателя – «ДЕЖУРНЫЙ», «ПО-

ЖАР», «НЕИСПРАВНОСТЬ». Соответствие текущих состояний извещателя режимам индикации

светодиода приведены в таблице 4.

Таблица 4 – Индикация извещателя

Состояние извещателя

Свечение светодиода

Напряжение питания включено, режим «ДЕЖУРНЫЙ»

(отсутствие неисправности или пожара)

Одинарные вспышки красного

цвета с периодом 7 сек.

Режим «НЕИСПРАВНОСТЬ»

Одинарные вспышки красного

цвета с периодом 1 сек.

Режим «ПОЖАР»

Постоянное горение красным

цветом

3.3 ВЫХОДНЫЕ СИГНАЛЫ

Двухпроводная линия шлейфа сигнализации.

При подключении извещателя в двухпроводную линию шлейфа сигнализации состояние «ПОЖАР»

характеризуется изменением тока потребления извещателя. Ток потребления извещателя в режиме

«ПОЖАР» может принимать различные значения в зависимости от установленного Rуст. см. пункт 5

настоящего РЭ. Светодиод в режиме «ПОЖАР» горит постоянно. Режим «НЕИСПРАВНОСТЬ»

выдаётся посредством размыкания шлейфа на время 0,5 сек. и соответствующей индикацией светодиода

извещателя.

Извещатель запитан отдельно от линии шлейфа сигнализации.

В случае если контроль линии ШС осуществляется отдельно от линии питания извещателя, при

отсутствии Rуст., будет активировано реле, входящее в состав извещателя, имеющее перекидной

«сухой» контакт. Режим «ПОЖАР» будет передан изменением состояния «сухих» контактов реле.

Светодиод в режиме «ПОЖАР» горит постоянно. При отсутствии сигнала «ПОЖАР» данное реле
