Русский
10
ВВЕДЕНИЕ

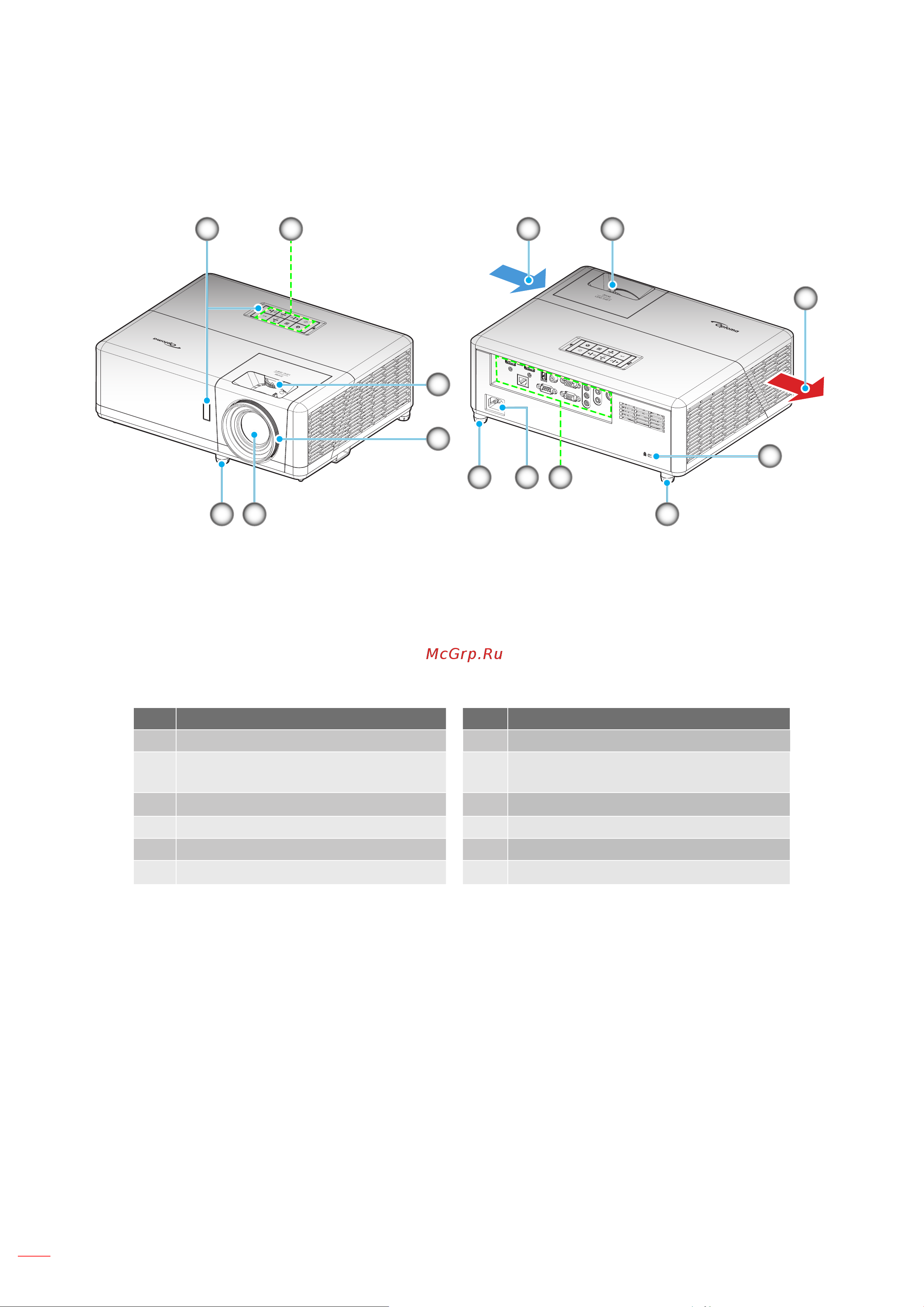

Общий вид устройства
2
1
3
5 6
9
9
9
12
1011
7
8
4
Примечание.
Запрещается блокировать впускное отверстие проектора и вытяжные вентиляционные
отверстия.
При работе с проектором в замкнутом пространстве предусматривайте зазор как минимум
30 см рядом с впускными и выпускными вентиляционными отверстиями.
№ Пункт № Пункт
1. ИК-приемники 7. Вентиляционное отверстие (выпуск)
2. Клавиатура 8.
Отверстие для установки замка
Kensington™
3. Набор сдвига объектива 9. Ножки для регулировки наклона
4. Регулятор фокусировки 10. Входные/выходные разъемы
5. Вентиляционное отверстие (впуск) 11. Сетевая розетка
6. Рычаг Масштаб 12. Объектив
