Optoma ZH507 [17/69] Подключение источников сигнала к проектору
![Optoma ZH507 [17/69] Подключение источников сигнала к проектору](/views2/1875436/page17/bg11.png)
Русский 17
УСТАНОВКА И НАСТРОЙКА

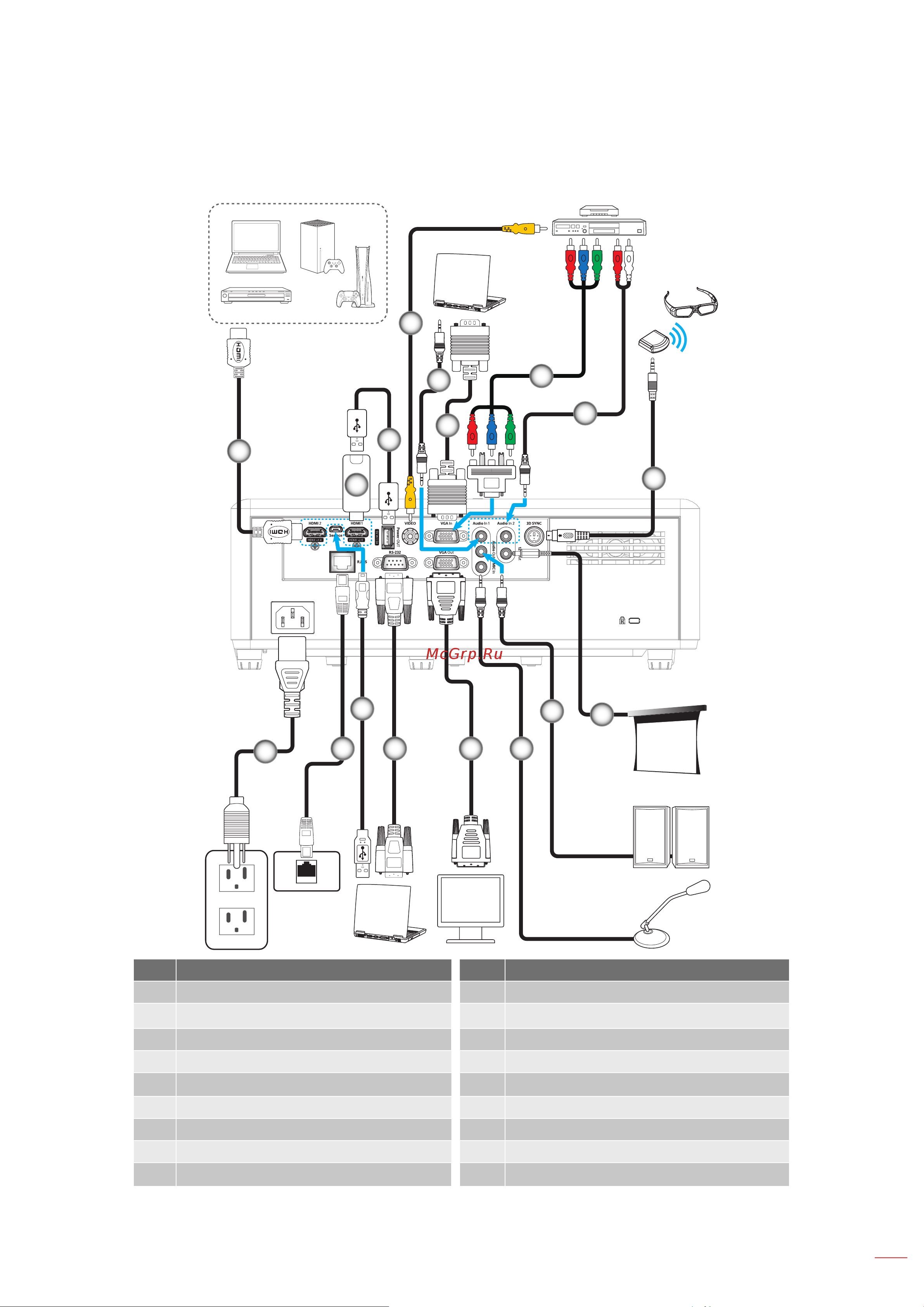

Подключение источников сигнала к проектору
1
2
3
4
5
6
7
8
10
11
121314
15
16
17
9
№ Пункт № Пункт
1. Кабель HDMI 10. Разъем постоянного тока 12 В
2. Адаптер HDMI 11. Кабель аудиовыхода
3. Кабель питания USB 12. Кабель микрофона
4. Видеокабель 13. Кабель VGA выход
5. Кабель для Аудиовход 14. Кабель RS232
6. Кабель входа VGA 15. Кабель USB
7. Кабель компонентного сигнала RCA 16. Кабель RJ-45
8. Кабель для Аудиовход 17. Шнур питания
9. Кабель передатчика 3D
Примечание. Для обеспечения оптимального качества изображения и устранения ошибок соединения
рекомендуется использовать высокоскоростные или сертифицированные кабели HDMI
класса "премиум" длиной до 5 метров.
