Русский 11
ВВЕДЕНИЕ

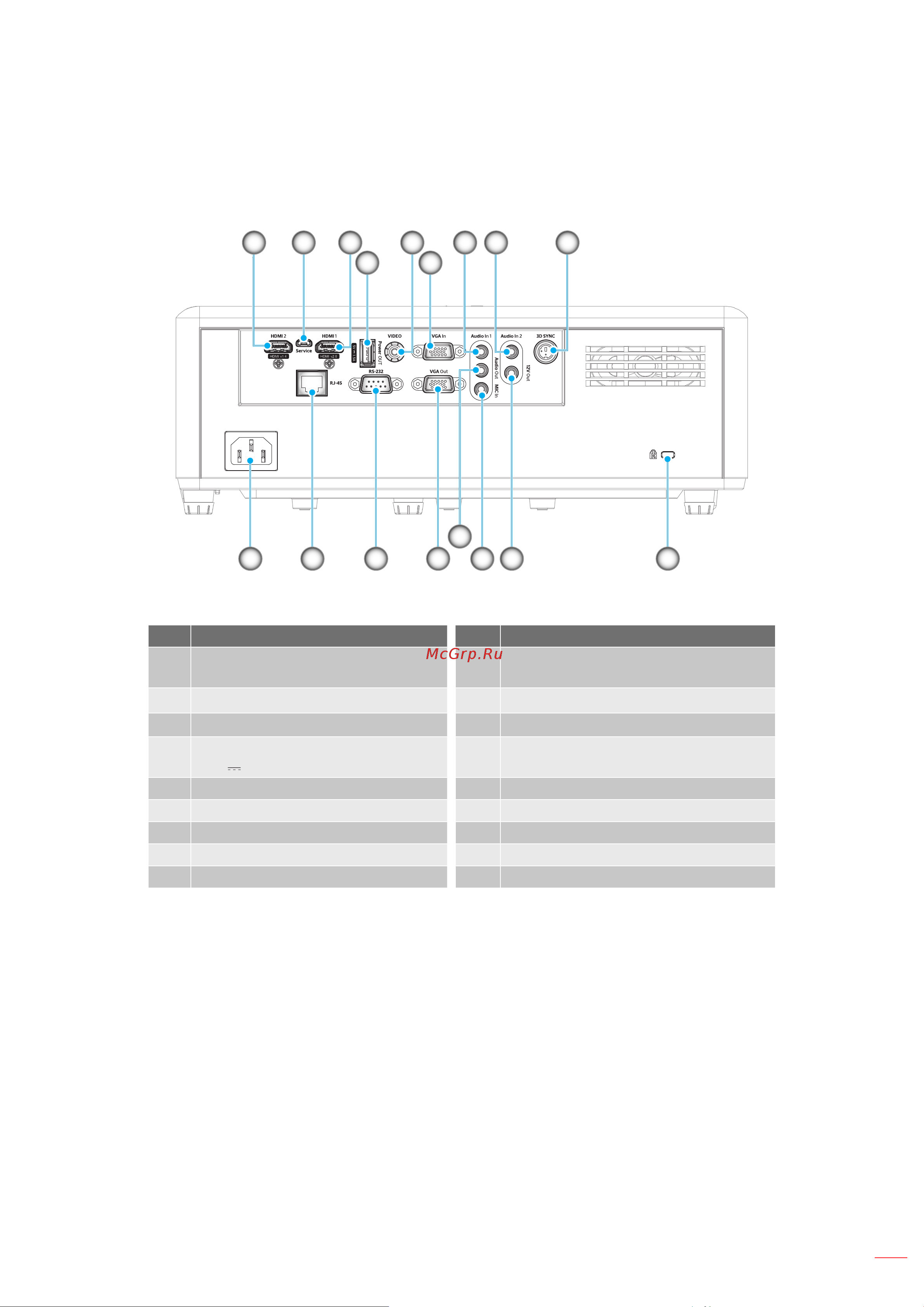

Соединения
10
6
1
11141617
13
92 3 5
4
7 8
1215
№ Пункт № Пункт
1. Разъем HDMI 2 10.
Отверстие для установки замка
Kensington
TM
2. Разъем Micro USB 11. Выходной разъем 12 В
3. Разъем HDMI 1 12. Входной разъем MIC In
4.
Выходной разъем питания USB
(5 В 1,5 А)
13. Аудиовыход
5. Видеоразъем 14. Выходной разъем VGA
6. Входной разъем VGA 15. Разъем RS-232
7. Разъем Аудиовход 1 16. Разъем RJ-45
8. Разъем Аудиовход 2 17. Сетевая розетка
9. Разъем 3D-синхронизации
