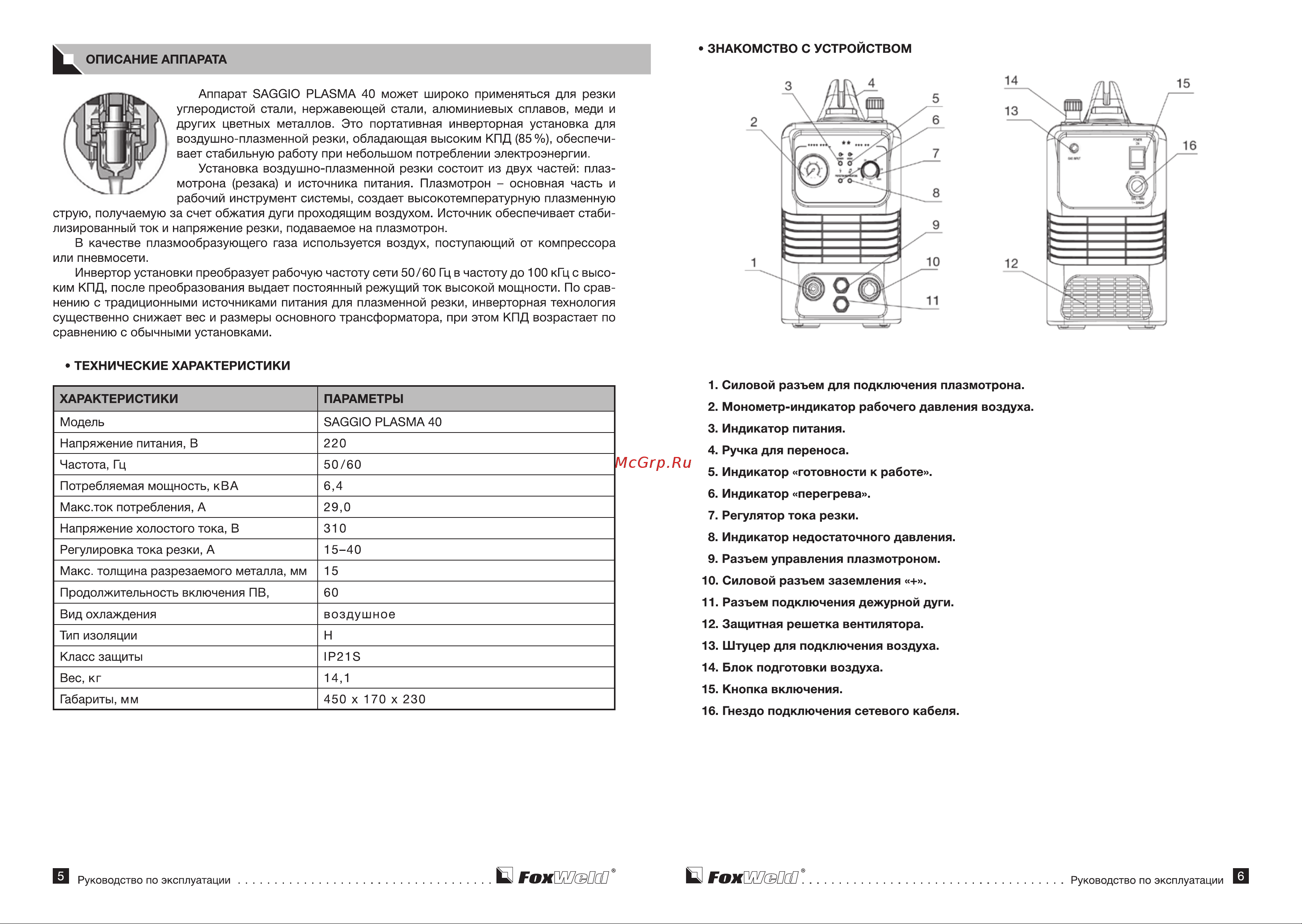

ЗНАКОМСТВО С УСТРОЙСТВОМ ОПИСАНИЕ АППАРАТА Аппарат SAGGIO PLASMA 40 может широко применяться для резки углеродистой стали нержавеющей стали алюминиевых сплавов меди и других цветных металлов Это портативная инверторная установка для воздушно плазменной резки обладающая высоким КПД 85 обеспечи вает стабильную работу при небольшом потреблении электроэнергии Установка воздушно плазменной резки состоит из двух частей плаз мотрона резака и источника питания Плазмотрон основная часть и рабочий инструмент системы создает высокотемпературную плазменную струю получаемую за счет обжатия дуги проходящим воздухом Источник обеспечивает стаби лизированный ток и напряжение резки подаваемое на плазмотрон В качестве плазмообразующего газа используется воздух поступающий от компрессора или пневмосети Инвертор установки преобразует рабочую частоту сети 50 60 Гц в частоту до 100 кГц с высо ким КПД после преобразования выдает постоянный режущий ток высокой мощности По срав нению с традиционными источниками питания для плазменной резки инверторная технология существенно снижает вес и размеры основного трансформатора при этом КПД возрастает по сравнению с обычными установками ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Силовой разъем для подключения плазмотрона ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ Модель SAGGIO PLASMA 40 Напряжение питания В 220 Частота Гц 50 60 Потребляемая мощность кВА 6 4 Макс ток потребления А 29 0 Напряжение холостого тока В 310 Регулировка тока резки А 15 40 Макс толщина разрезаемого металла мм 15 Продолжительность включения ПВ 60 Вид охлаждения воздушное Тип изоляции н Класс защиты IP21S Вес кг 14 1 Габариты мм 450 х 170 х 230 2 Монометр индикатор рабочего давления воздуха 3 Индикатор питания 4 Ручка для переноса 5 Индикатор готовности к работе 6 Индикатор перегрева 7 Регулятор тока резки 8 Индикатор недостаточного давления 9 Разъем управления плазмотроном 10 Силовой разъем заземления 11 Разъем подключения дежурной дуги 12 Защитная решетка вентилятора 13 Штуцер для подключения воздуха 14 Блок подготовки воздуха 15 Кнопка включения 16 Гнездо подключения сетевого кабеля В Руководство по эксплуатации Q ГохШзШ Q Руководство по эксплуатации
