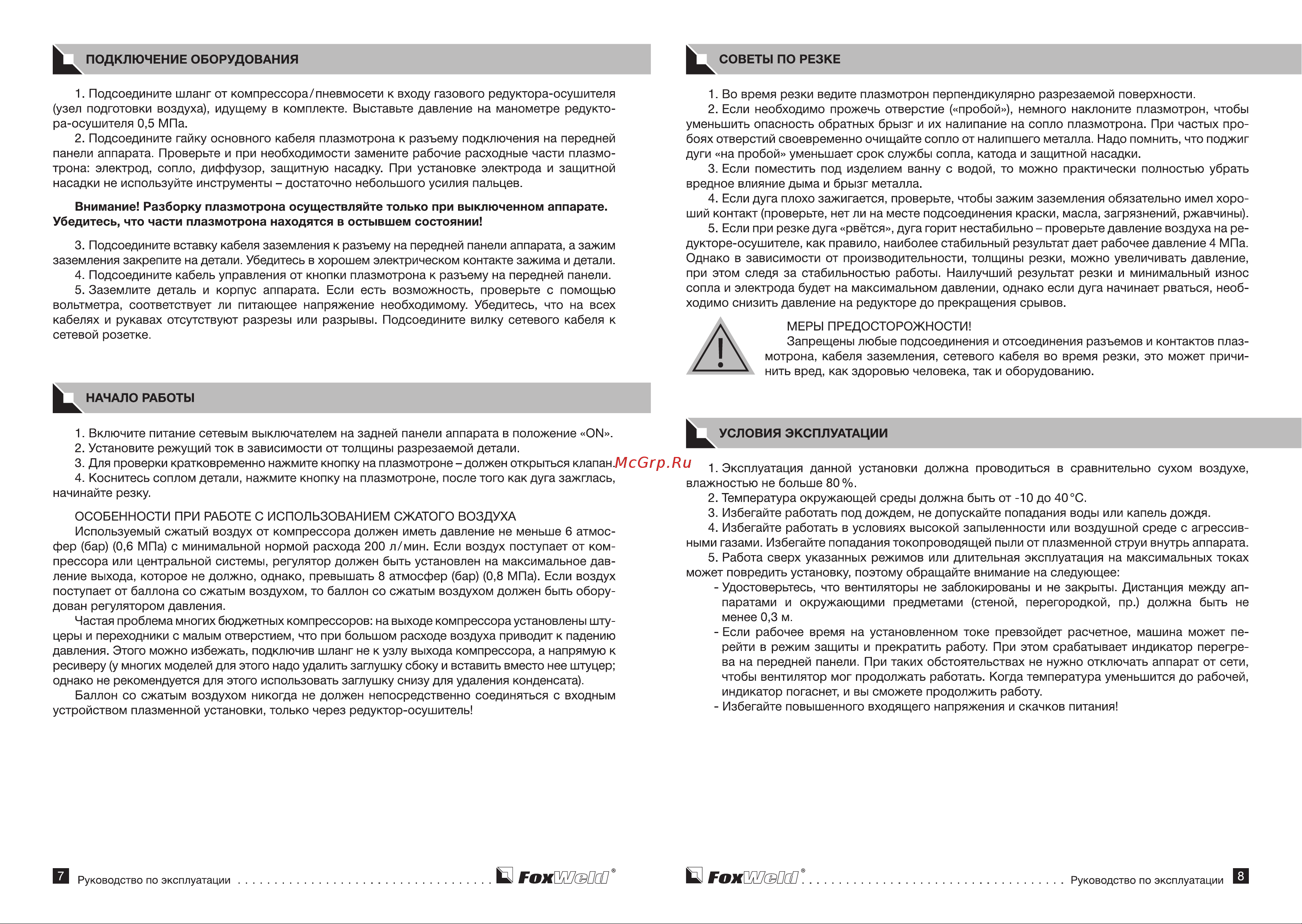

СОВЕТЫ ПО РЕЗКЕ ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ 1 Подсоедините шланг от компрессора пневмосети к входу газового редуктора осушителя узел подготовки воздуха идущему в комплекте Выставьте давление на манометре редукто ра осушителя 0 5 МПа 2 Подсоедините гайку основного кабеля плазмотрона к разъему подключения на передней панели аппарата Проверьте и при необходимости замените рабочие расходные части плазмо трона электрод сопло диффузор защитную насадку При установке электрода и защитной насадки не используйте инструменты достаточно небольшого усилия пальцев Внимание Разборку плазмотрона осуществляйте только при выключенном аппарате Убедитесь что части плазмотрона находятся в остывшем состоянии 3 Подсоедините вставку кабеля заземления к разъему на передней панели аппарата а зажим заземления закрепите на детали Убедитесь в хорошем электрическом контакте зажима и детали 4 Подсоедините кабель управления от кнопки плазмотрона к разъему на передней панели 5 Заземлите деталь и корпус аппарата Если есть возможность проверьте с помощью вольтметра соответствует ли питающее напряжение необходимому Убедитесь что на всех кабелях и рукавах отсутствуют разрезы или разрывы Подсоедините вилку сетевого кабеля к сетевой розетке 1 Во время резки ведите плазмотрон перпендикулярно разрезаемой поверхности 2 Если необходимо прожечь отверстие пробой немного наклоните плазмотрон чтобы уменьшить опасность обратных брызг и их налипание на сопло плазмотрона При частых про боях отверстий своевременно очищайте сопло от налипшего металла Надо помнить что поджиг дуги на пробой уменьшает срок службы сопла катода и защитной насадки 3 Если поместить под изделием ванну с водой то можно практически полностью убрать вредное влияние дыма и брызг металла 4 Если дуга плохо зажигается проверьте чтобы зажим заземления обязательно имел хоро ший контакт проверьте нет ли на месте подсоединения краски масла загрязнений ржавчины 5 Если при резке дуга рвётся дуга горит нестабильно проверьте давление воздуха на редукторе осушителе как правило наиболее стабильный результат дает рабочее давление 4 МПа Однако в зависимости от производительности толщины резки можно увеличивать давление при этом следя за стабильностью работы Наилучший результат резки и минимальный износ сопла и электрода будет на максимальном давлении однако если дуга начинает рваться необ ходимо снизить давление на редукторе до прекращения срывов МЕРЫ ПРЕДОСТОРОЖНОСТИ Запрещены любые подсоединения и отсоединения разъемов и контактов плаз мотрона кабеля заземления сетевого кабеля во время резки это может причи нить вред как здоровью человека так и оборудованию НАЧАЛО РАБОТЫ 1 Включите питание сетевым выключателем на задней панели аппарата в положение ON 2 Установите режущий ток в зависимости от толщины разрезаемой детали 3 Для проверки кратковременно нажмите кнопку на плазмотроне должен открыться клапан 4 Коснитесь соплом детали нажмите кнопку на плазмотроне после того как дуга зажглась начинайте резку УСЛОВИЯ ЭКСПЛУАТАЦИИ ОСОБЕННОСТИ ПРИ РАБОТЕ С ИСПОЛЬЗОВАНИЕМ СЖАТОГО ВОЗДУХА Используемый сжатый воздух от компрессора должен иметь давление не меньше 6 атмос фер бар 0 6 МПа с минимальной нормой расхода 200 л мин Если воздух поступает от ком прессора или центральной системы регулятор должен быть установлен на максимальное дав ление выхода которое не должно однако превышать 8 атмосфер бар 0 8 МПа Если воздух поступает от баллона со сжатым воздухом то баллон со сжатым воздухом должен быть обору дован регулятором давления Частая проблема многих бюджетных компрессоров на выходе компрессора установлены шту церы и переходники с малым отверстием что при большом расходе воздуха приводит к падению давления Этого можно избежать подключив шланг не к узлу выхода компрессора а напрямую к ресиверу у многих моделей для этого надо удалить заглушку сбоку и вставить вместо нее штуцер однако не рекомендуется для этого использовать заглушку снизу для удаления конденсата Баллон со сжатым воздухом никогда не должен непосредственно соединяться с входным устройством плазменной установки только через редуктор осушитель 1 Эксплуатация данной установки должна проводиться в сравнительно сухом воздухе влажностью не больше 80 2 Температура окружающей среды должна быть от 10 до 40 С 3 Избегайте работать под дождем не допускайте попадания воды или капель дождя 4 Избегайте работать в условиях высокой запыленности или воздушной среде с агрессив ными газами Избегайте попадания токопроводящей пыли от плазменной струи внутрь аппарата 5 Работа сверх указанных режимов или длительная эксплуатация на максимальных токах может повредить установку поэтому обращайте внимание на следующее Удостоверьтесь что вентиляторы не заблокированы и не закрыты Дистанция между ап паратами и окружающими предметами стеной перегородкой пр должна быть не менее 0 3 м Если рабочее время на установленном токе превзойдет расчетное машина может пе рейти в режим защиты и прекратить работу При этом срабатывает индикатор перегре ва на передней панели При таких обстоятельствах не нужно отключать аппарат от сети чтобы вентилятор мог продолжать работать Когда температура уменьшится до рабочей индикатор погаснет и вы сможете продолжить работу Избегайте повышенного входящего напряжения и скачков питания н Q гохшиш Руководство по эксплуатации Q ГохШзШ Руководство по эксплуатации
