Bedienungsanleitung

ROTATIONSLASER

Bedienungsanleitung

ROTATIONSLASERDE DE

CONDTROL Green RotoLaser CONDTROL Green RotoLaser

Y-Achse

1. Positionieren Sie das Gerät auf einem Stativ 0.5 m von einer Wand

und 10 m von der anderen Wand entfernt, so dass die Y-Achse des

Geräts auf die Wand gerichtet ist.

2. Schalten Sie das Gerät ein und lassen Sie es sich selbst nivellieren.

Markieren Sie an beiden Wänden die Laserstrahlposition als die

Punkte Y1 und Y2.

Magnetische Zieltafel

Die Magnetische Zieltafel

ermöglicht Arbeiten an Layouts

von Deckensystemen oder

Rahmenstrukturen (z.B. für

Gipskarton). Der integrierte Magnet

ermöglicht die Befestigung der Tafel

an einer Deckenschiene oder einem

Profil. Die Tafel verfügt über das

lineare Layout an der Vorderseite, das

eine Abweichung von der nominalen

Ebene bestimmt und Prüfpunkte bei

Lasernivellierung verschieben lässt.

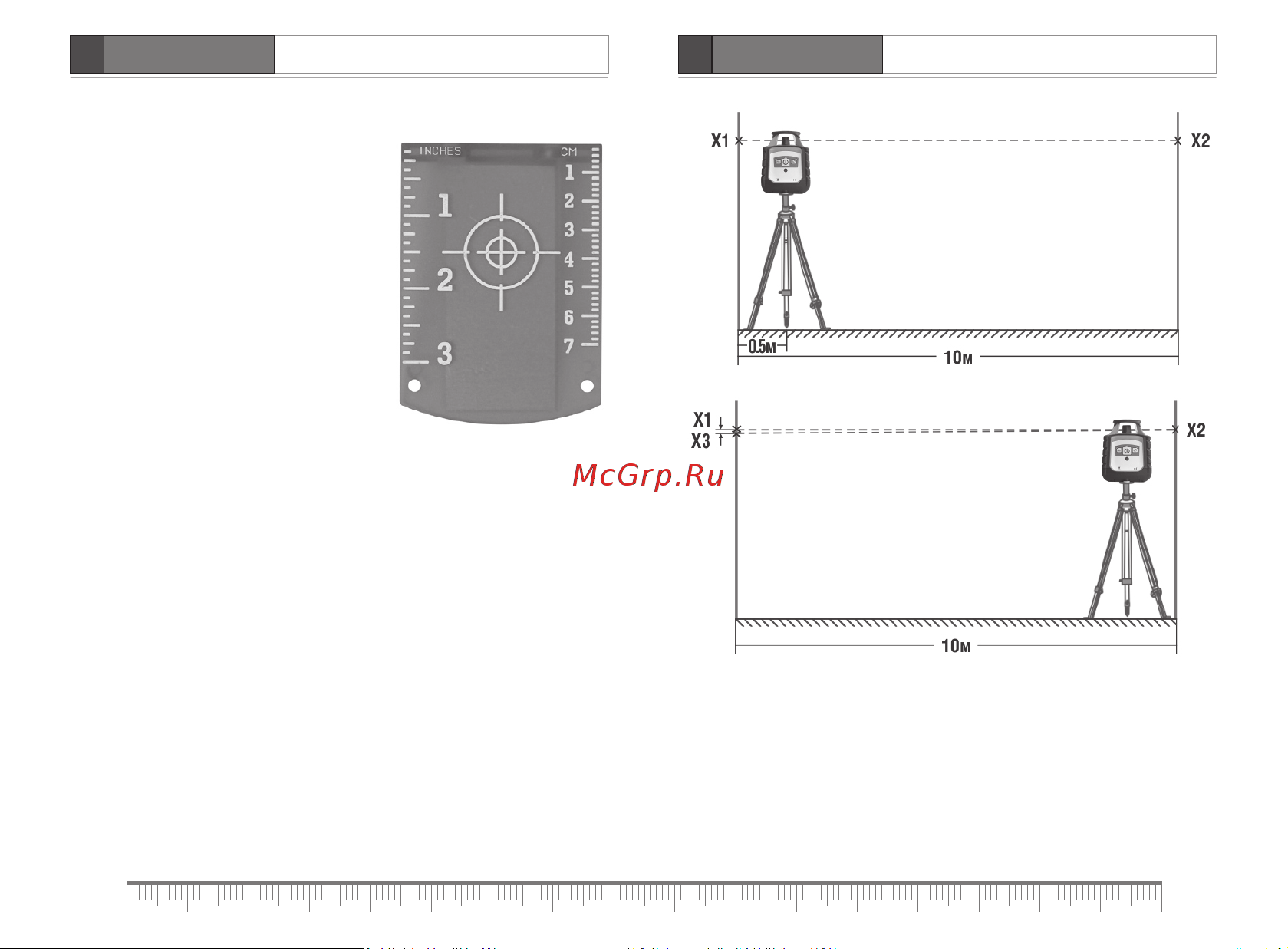

GENAUIGKEITSÜBERPRÜFUNG

X-Achse

1. Positionieren Sie das Gerät auf einem Stativ 0.5 m von einer Wand

und 10 m von der anderen Wand entfernt, so dass die X-Achse des

Geräts auf die Wand gerichtet ist.

2. Schalten Sie das Gerät ein und lassen Sie es sich selbst nivellieren.

Markieren Sie an beiden Wänden die Laserstrahlposition als die

Punkte X1 und X2.

3. Schalten Sie das Gerät aus. Stellen Sie das Gerät an die

gegenüberliegende Wand, ohne die Position des Gehäuses zu

ändern.

4. Schalten Sie das Gerät ein. Richten Sie den Laser so, dass die

Laserlinie auf der gleichen Ebene mit dem Punkt X2 ist.

5. Markieren Sie den Punkt X3.

6. Messen Sie den Abstand zwischen X1 und X3. Ist der Abstand

größer als 3 mm, muss das Gerät zu einem autorisierten

Servicezentrum geschickt werden.
