12

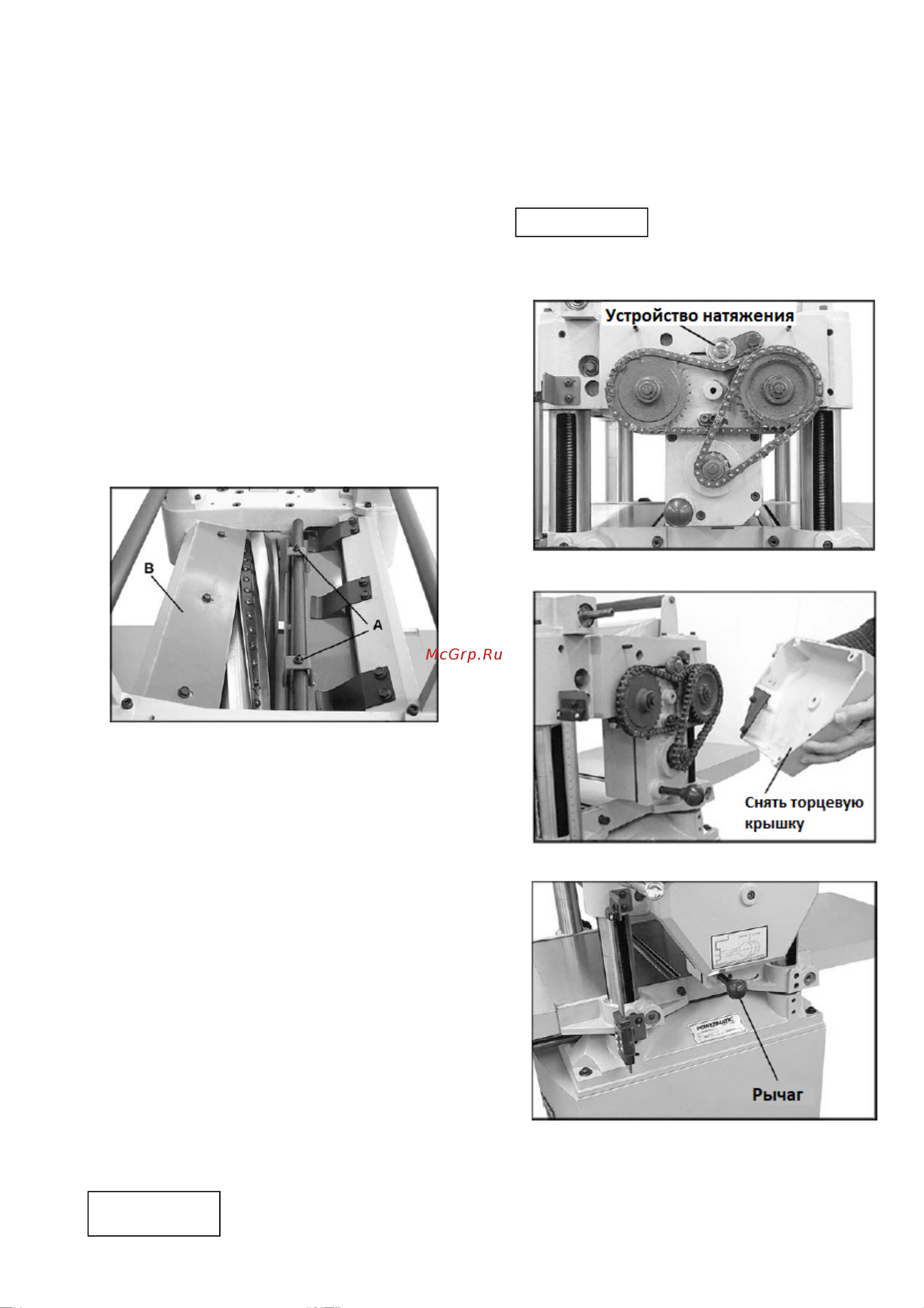

Рис. 27
Регулировка высоты ролика подачи
Для проверки расположения ролика подачи следуйте
процедуре, приведенной для проверки ролика разгрузки.
Используйте щуп толщиной 0,81 мм, располагая его
сверху мерного блока. Если необходима регулировка
ролика, выполните ее при помощи стопорной гайки и
винта с каждой стороны ролика подачи.
Регулировка высоты стружколомателя
Стружколоматель ломает крупную стружку до того, как
заготовка достигает строгального вала. Воспользуйтесь
мерным блоком для проверки высоты расположения
стружколомателя, следуя вышеописанной процедуре.
Если необходима регулировка, выполните следующие
шаги:
1. Снимите верхнюю крышку.
2. Ослабьте контргайки (А, см. Рис. 28) с двух
сторон стружколомателя и прокрутите
установочные винты, чтобы поднять или
опустить стружколоматель. Установочные
винты следует прокручивать на одинаковое
количество оборотов.
3. Когда стружколоматель коснется мерного
блока, затяните обе контргайки (А, см. Рис. 28).
Рис. 28
Щиток для стружки
Щиток (В, см. Рис. 28) предотвращает попадание
стружки на ролик разгрузки. Щиток следует установить
на расстоянии приблизительно равном 1,6-3 мм от
лезвия ножа. Удостоверьтесь, что передний край щитка
скошен и повторяет форму строгального вала.
Регулировка скорости подачи
Станок оборудован зубчатым роликом подачи (рябуха) и
цельным стальным роликом разгрузки. Ролики
вращаются для движения заготовки и автоматически
замедляются при увеличении нагрузки на
электродвигатель для наиболее эффективного
строгания в любых условиях. Ролики приводятся в
действие цепью и звездочками (см. Рис. 29), которые
приводятся в движение от строгального вала через
коробку скоростей. Приводную цепь не нужно
натягивать, так как специальное устройство (см. Рис. 29)
постоянно поддерживает ее надлежащее натяжение.
Чтобы обеспечить доступ к цепи и звездочкам,
выполните следующие шаги:
1. Снимите со станка маховик.
2. Выкрутите из центра крышки винт с внутренним
шестигранником и снимите левую торцевую
крышку треугольной формы. См. Рис. 30.
3. Снимите со станка крышку.
Перед работой на станке всегда устанавливайте на
место крышку, закрывающую цепь и звездочки.
Коробка скоростей может обеспечить две скорости
подачи. Они настраиваются при вытягивании или
нажатии на рычаг переключения скоростей (см. Рис. 31)
во время работы станка. Табличка с указанием
положений рычага располагается непосредственно над
ним. Также она изображена на Рис. 32.
Не пытайтесь изменить
скорость подачи во время
обработки заготовки. Это может привести к
повреждению коробки скоростей.
Рис. 29
Рис. 30
Рис. 31
ОСТОРОЖНО
!
Внимание!
ОПАСНОСТЬ!
